シーケンサ MELSEC-Lシリーズ 特長 ネットワーク

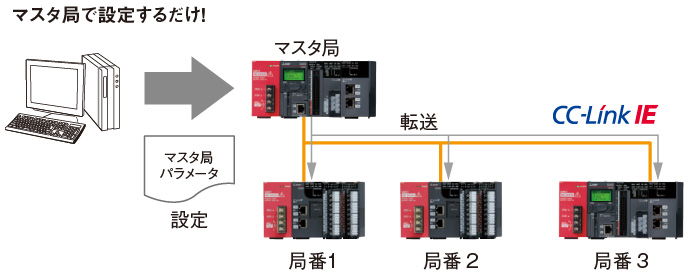

GX Works2を使って、ネットワークのパラメータをマスタ局1台に設定するだけで、全てのデバイス局との接続が簡単にできます。
また、システム変更時もパラメータを変更するだけで簡単に変更できます。

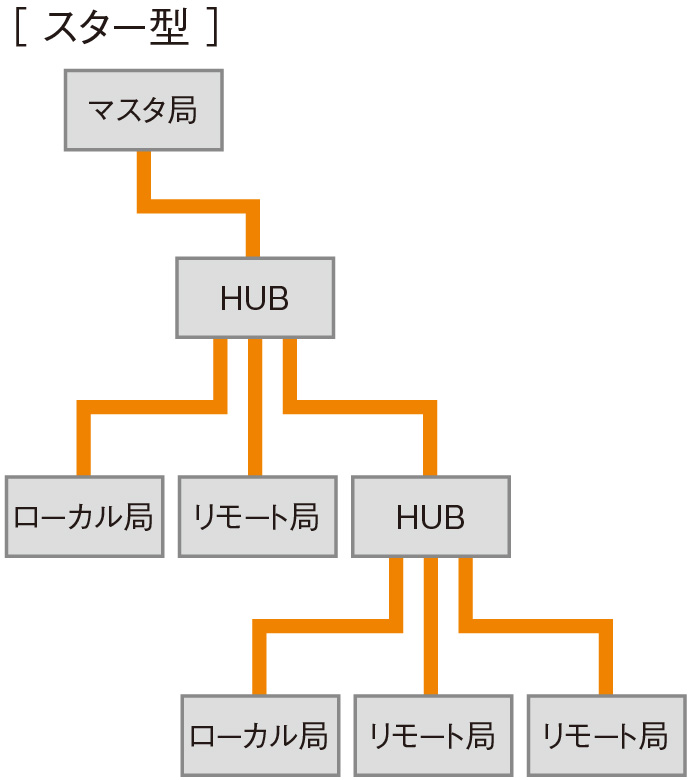

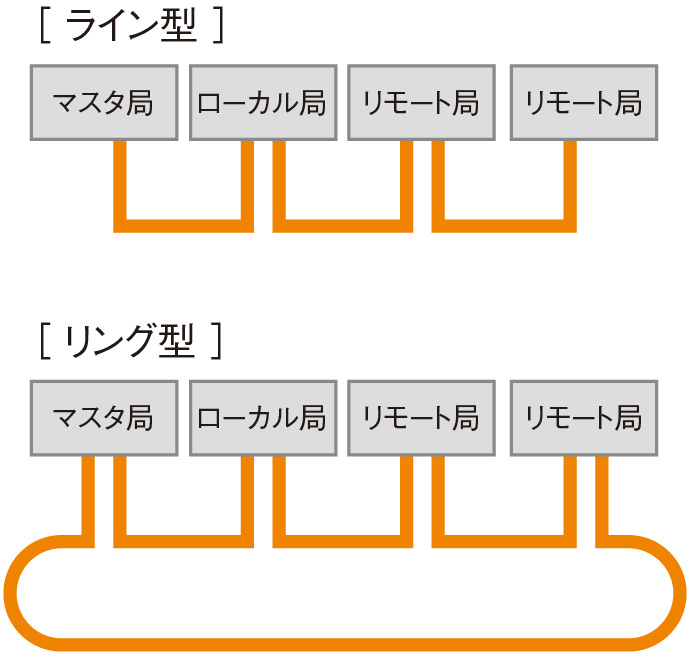

スター型、ライン型、スター・ライン混在型、リング型のネットワークを構築可能で、自由にフィールド機器を設置できます。HUBを使用する場合^*1も、空きポートにケーブルをつなぐだけで簡単にネットワーク構築が可能で、設備の追加時やリレイアウト時の対応が容易になります。

• *1.HUBを使用できるのは、スター型、ライン型、スター・ライン混在型のネットワークのみで、リング型には使用できません。

■ネットワーク配線例

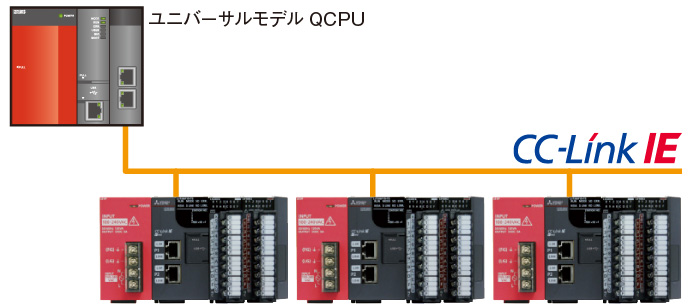

CC-Link IEフィールドネットワークヘッドユニットは、Lシリーズの各種I/Oユニット、インテリジェント機能ユニットが装着できます。
CC-Link IEフィールドネットワークのリモート局として、I/Oユニットやインテリジェント機能ユニットなどの柔軟な構成と、装置の省配線化、省スペース化ができます。

リモート局内でエラーが発生した場合、エラー履歴をCC-Link IEフィールドネットワークヘッドユニットのラッチエリアへ保存後、瞬時にネットワークを介してマスタ局に通知します。
システムの電源が落ちても、ラッチエリアにエラー履歴が残るため、トラブル箇所が容易に特定でき、ダウンタイムを最小限に抑えます。

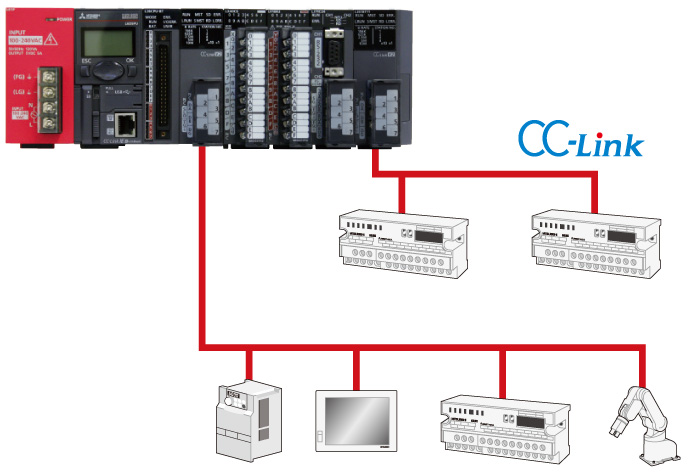

オープンネットワークCC-Linkの豊富な機器を使って制御に合わせたシステムを構築できます。
CC-Link Ver.2.0に対応しているため、大容量のデータ通信が要求される分野でも活用できます。

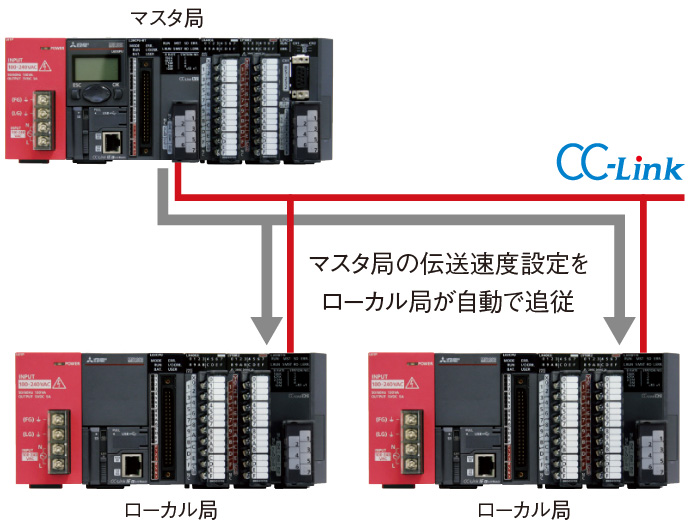

［伝送速度自動追従機能］
ローカル局として使用する場合、伝送速度設定をマスタ局に合わせて自動で追従するため、ローカル局側で設定をする必要がありません。
動作中の伝送速度は、ユニット前面のLEDで確認できます。

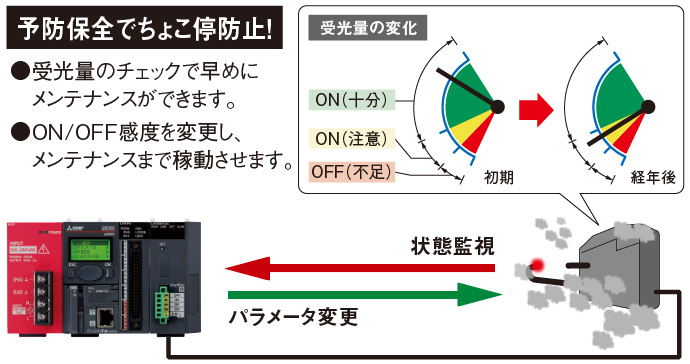

センサ情報を監視、保存したり、パラメータを変更することが可能です。
この機能により、ちょこ停を未然に防ぐ「予防保全」が実現できます。

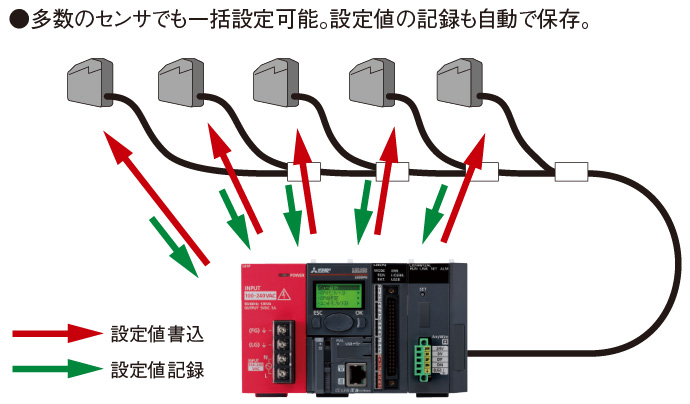

多数のセンサを検知レベルで調整を行ったり、設定値を記録する作業には膨大な工数が必要です。AnyWireASLINKは、パソコンまたはGOT（HMI）から一括で検知レベルを設定したり、設定値の保存が可能です。センサシステムにおけるトレーサビリティーを実現します。

iQ Sensor Solution（iQSS）の詳細はこちら

AnyWireASLINKの詳細はこちら

専用フラットケーブル、汎用VCTFケーブル、汎用単線ケーブルなど多様なケーブルに対応しています。独自の伝送方式により分岐制限がほとんどなく、トロリーレールや伝送用スリップリングにも対応し、工場内の中～小規模省配線に適したシステムを構築できます。
リモートI/O、アナログ、温度・湿度ターミナル、ポカよけターミナルなど多種多様な機器に対応しています。

• *2.株式会社エニイワイヤ製製品名

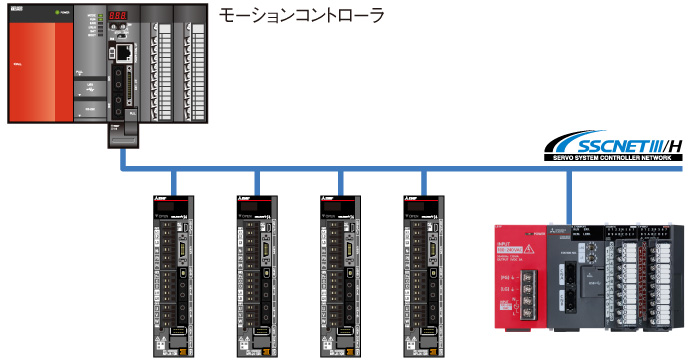

SSCNETⅢ/Hヘッドユニットは、MELSEC-Lシリーズの入出力ユニットおよびインテリジェント機能ユニットを、SSCNETⅢ/Hに接続するためのユニットです。
モーションコントローラのリモート局として、I/Oユニットやインテリジェント機能ユニットなどの柔軟な構成と、装置の省配線化、省スペース化ができます。
また、サイクリック伝送により、SSCNETⅢ/Hヘッドユニットに装着したユニットを、モーションコントローラの入出力のように使用できます。

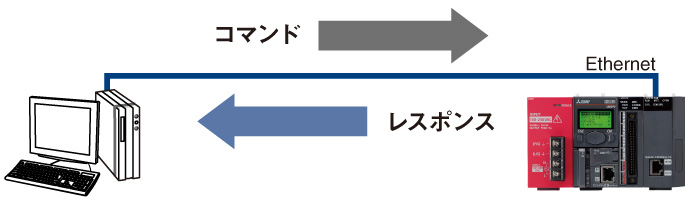

［ 通信プロトコル支援機能 ］

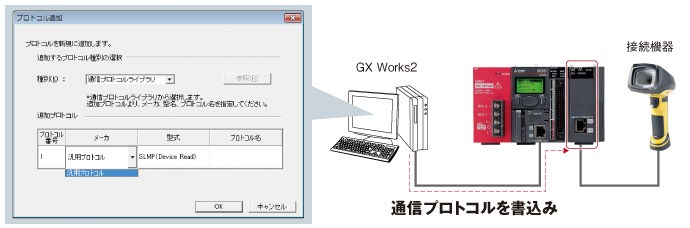

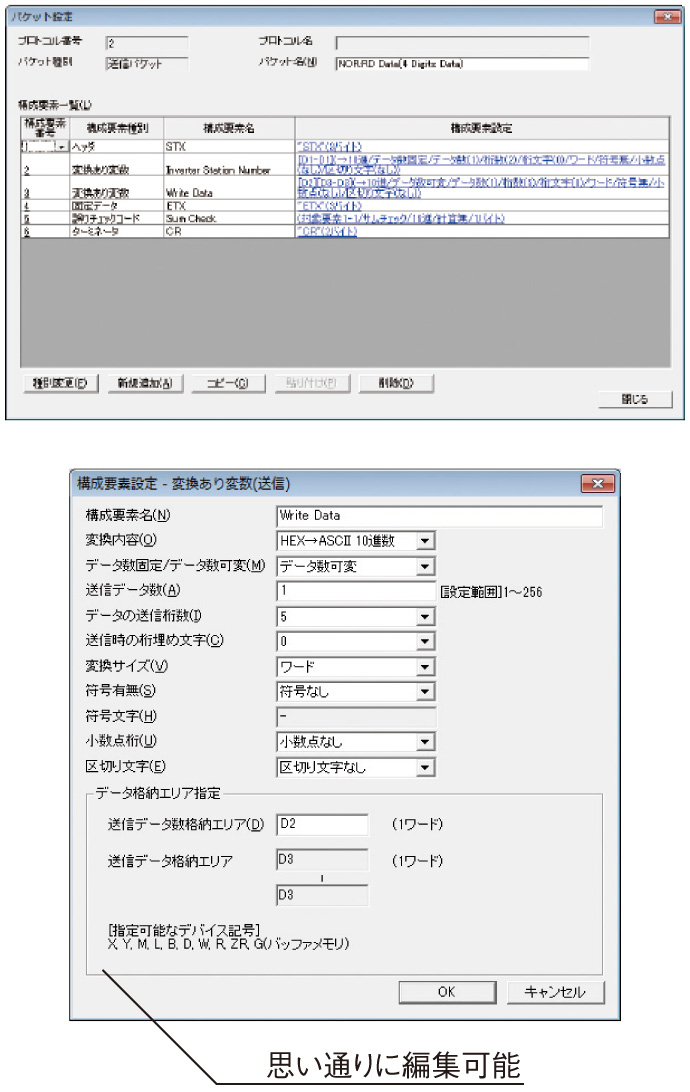

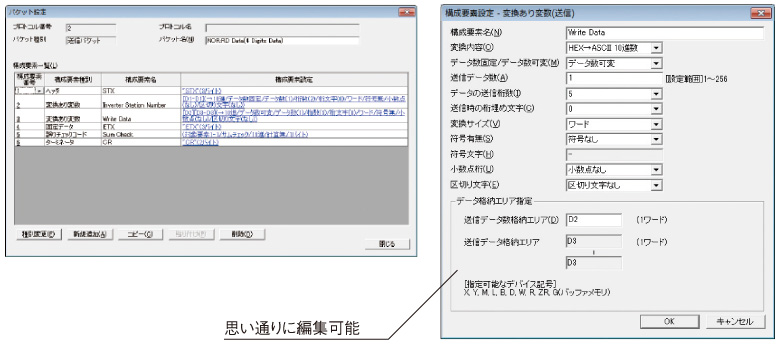

GX Works2の通信プロトコル支援機能で、相手機器との通信に必要なプロトコルの設定が簡単に行えます。

GX Works2の通信プロトコル支援機能で、相手機器との通信に必要なプロトコルの設定が簡単に行えます。

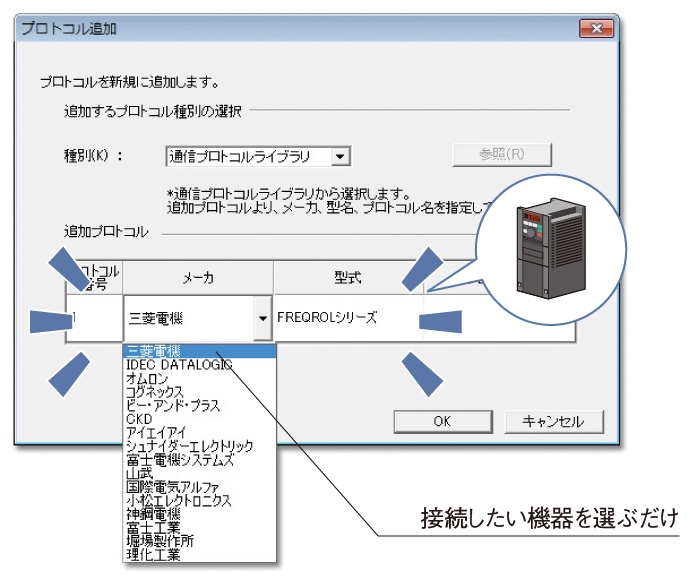

また、通信プロトコルライブラリから通信したい機器を選択するだけですぐに接続できます。
