マニュアルモータスタータ

安全・品質

配線用遮断器、電磁接触器、サーマルリレーの組合せと同様に、マニュアルモータスタータ+電磁接触器の組合せで二次災害を防ぎます。

• 短絡電流定格(SCCR)のUL認証取得
• UL60947-4-1AとType E
• UL60947-4-1AとType F

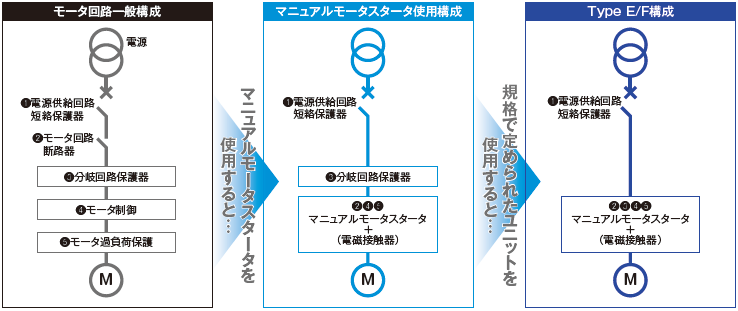

短絡電流定格(SCCR)のUL認証取得

NEC(National Electric Code)430項では、電動機保護回路の基本構成を下図のように義務づけています。 UL規格では複数のモータ回路構成が定められておりますが、その回路構成にマニュアルモータスタータを用いたType EとType Fがあります。 三菱マニュアルモータスタータは単体で断路、モータ制御、過負荷制御、特定オプションとの組合せにおいて、Type E、さらに電磁接触器を組合せた場合にType Fとして使用が可能です。
マニュアルモータスタータを使用し、ULの定められたモータ回路構成に対応することで、NEC基本回路構成に対して適用機器を減らせ、かつSCCRの値を向上させることが可能です。

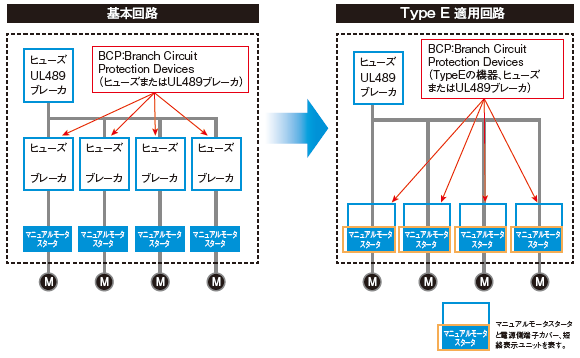

UL60947-4-1AとType E

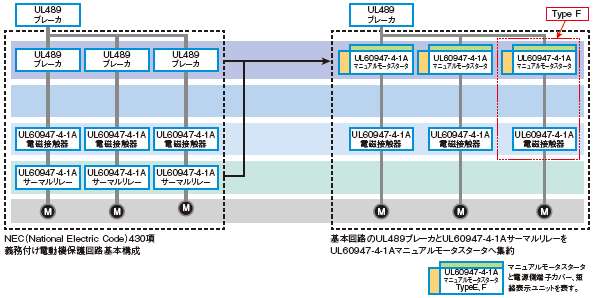

UL60947-4-1AとType F
