霧ヶ峰の施工性

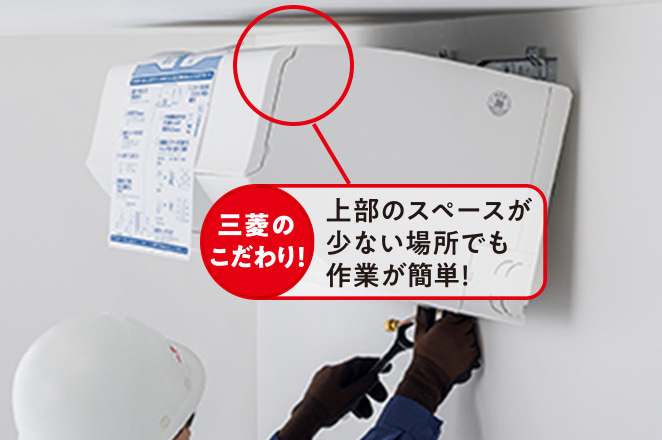

梱包材の一部を左配管時の室内機持ち上げ部品として利用できます。
発砲スチロールからスペーサーを切り離し、写真のように据付け板に張り付けることで据付け作業がしやすくなります。

対象シリーズ：
Z・JXV・BXV・AXV・GV・HXV・NXV・KXVシリーズ

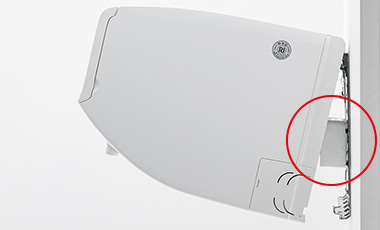

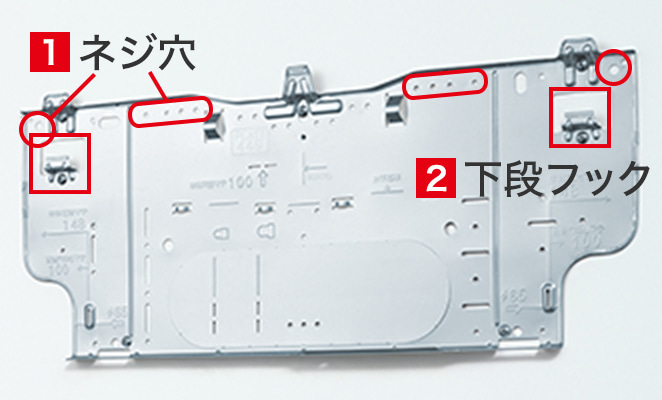

＊付属スペーサーは規定位置に挿入し、室内機を持ち上げすぎないようにご注意ください。
下段フックが破損・変形するおそれがあります。

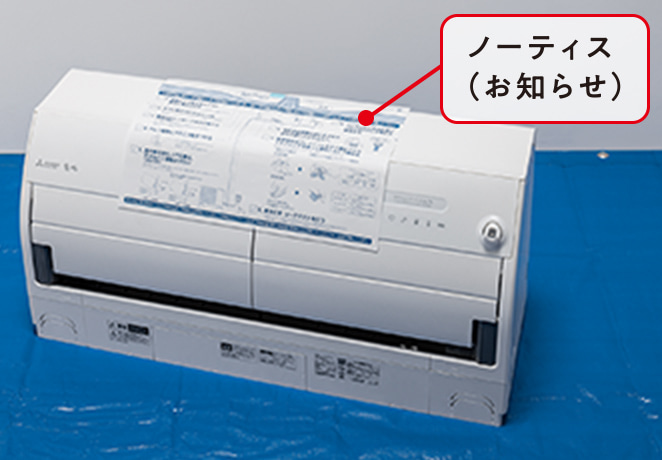

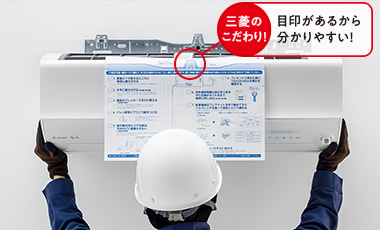

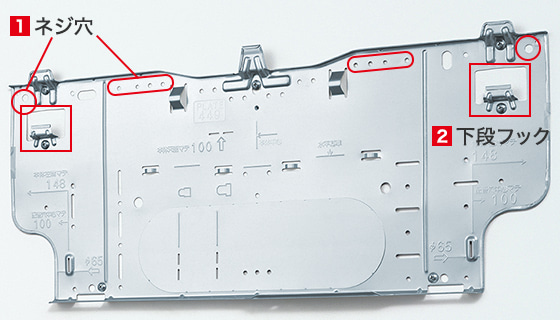

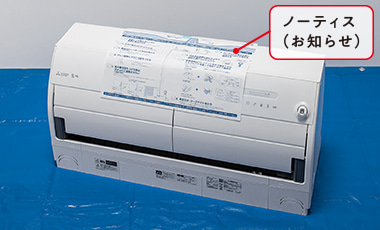

ノーティス(お知らせ)に、中央フック位置の目印を記載。

対象シリーズ：FZ・Z・JXV・VXV・HXVシリーズ

配管の洗浄なしで既設配管の再利用が可能。廃材の排出を削減します。

霧ヶ峰でも、配管洗浄・配管取替工事が必要な場合

1. 圧縮機モーターの焼き付きによる故障のとき

圧縮機の軸受けの焼き付きや、モーター巻き線の焼損を起こした場合、鉄粉が配管内に混入しているため、そのまま使用すると新しいエアコンの冷媒回路中に詰まるおそれがあります。

〈判別方法〉

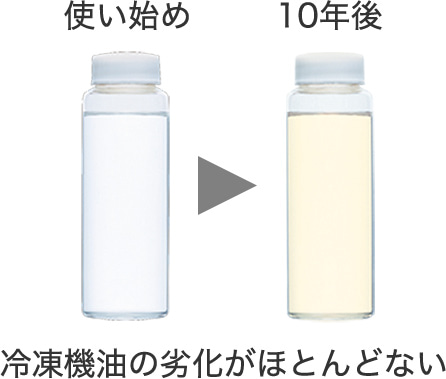

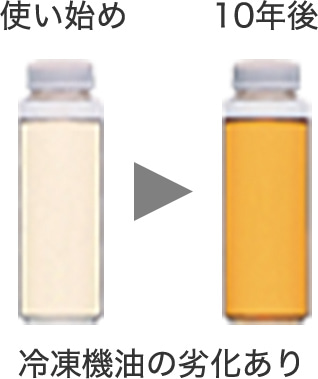

配管に残った油を白い布やティッシュで受けた際、灰色系になっているときは
モーター焼き付きのおそれがあります（単なる油の劣化は黄色や茶色系になります）。

＊モーター焼き付きでない場合でも、油が極端に汚れているときは洗浄か取替えが必要です。

2.配管の肉厚が0.8mm未満のとき

R22に対し、R32は動作圧力が高いため、配管の肉厚が薄いと亀裂が入り冷媒漏れの原因となります。
エアコン取外しの際には必ずポンプダウンを行い、冷媒・冷凍機油の回収を行ってください。

＊φ15.88の場合、配管肉厚が1.0mm未満であれば、取替えが必要です。
＊配管肉厚が0.8mm以上の場合でも、フレアはR32に対応した寸法となるよう加工し直してください。

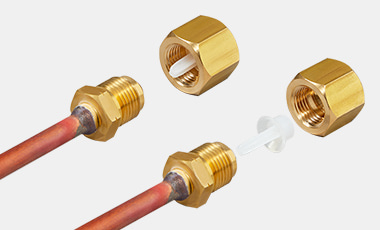

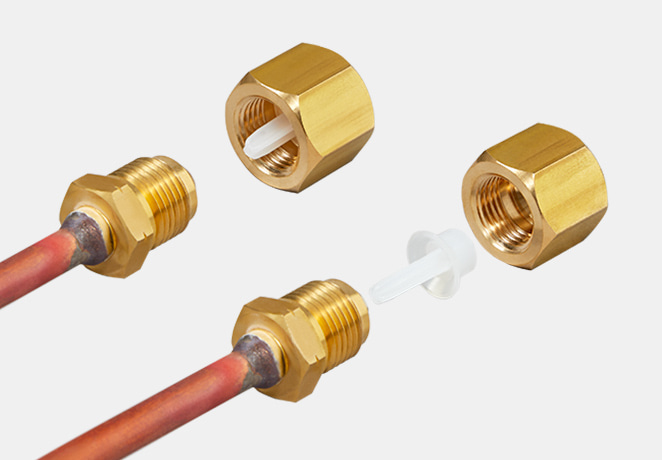

またφ12.7やφ15.88の配管を再利用する場合は、フレアナットもR32に対応したものに取り替えてください。

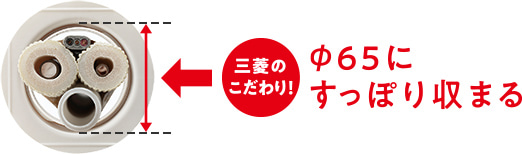

霧ヶ峰なら、入替えの際にも配管径が大きくなることがほとんどないので、新たに壁面に穴を開けなおす必要もありません。さらに、Φ65にもすっぽり収まるので、簡単に配管を接続することができます。

このページの説明は、2024年度モデルを中心にしたものです（写真・イラストはすべてイメージです）。

室内機

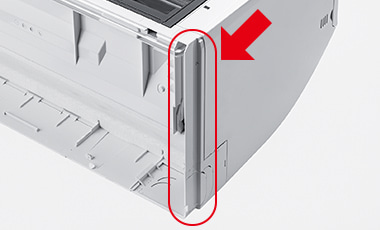

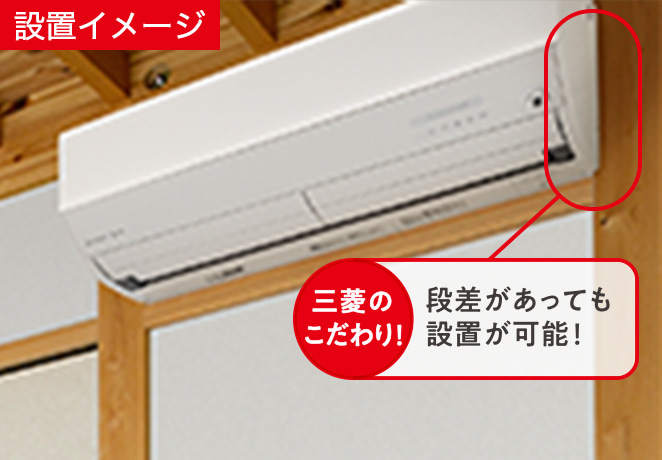

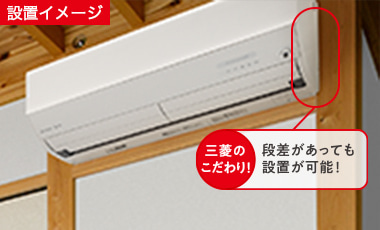

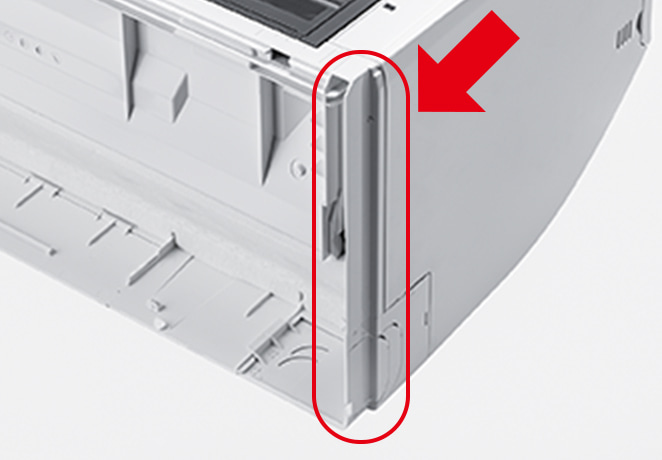

室内機背面に設けた段差で、柱間790mmの三尺間にも設置が可能です。

＊対応できる柱の段差高さは、機種により異なります。

対象シリーズ：
Z・JXV・BXV・AXV・GV・HXV・NXV・KXVシリーズ

1

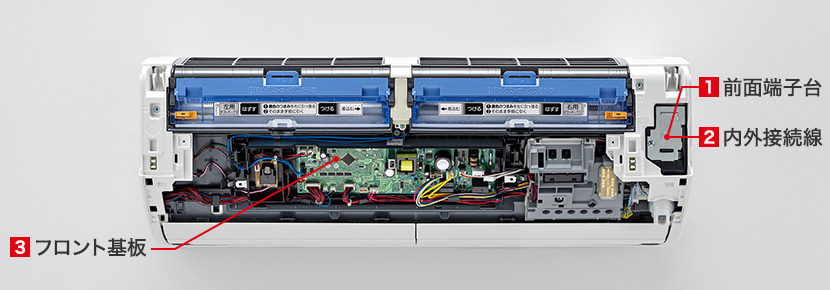

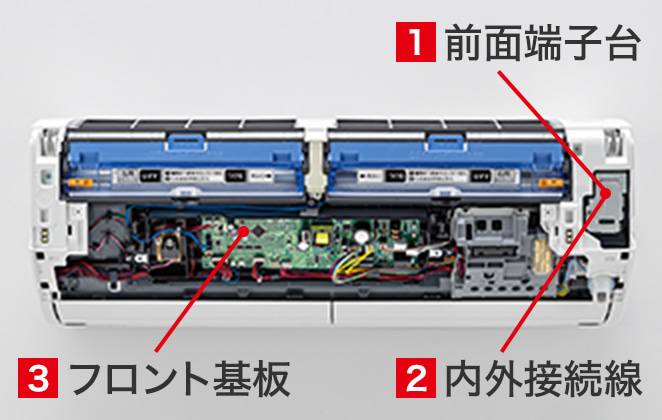

正面から接続できる接続端子台。挿入口が広いので、接続が簡単です。また、ドライバーで簡単に取り外せます。

対象シリーズ：
Z・FL・JXV・BXV・AXV・GV・HXV・NXV・KXVシリーズ
- 2

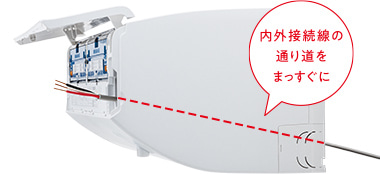

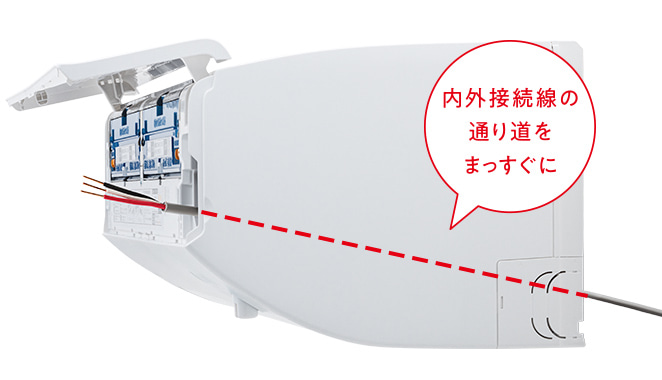

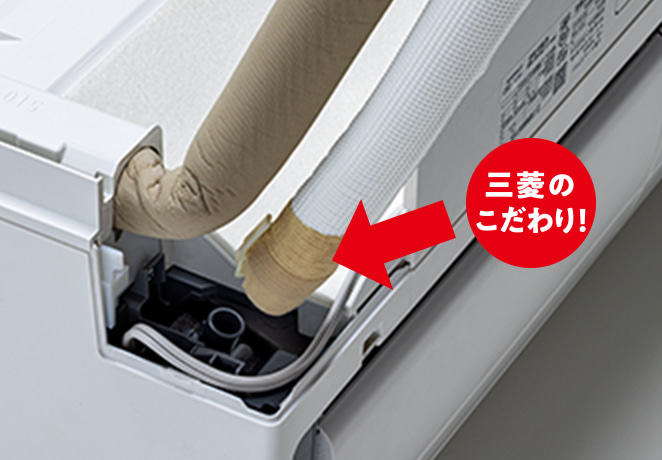

  内外接続線を背面からまっすぐに通せるなどの取付のしやすい構造です。

  対象シリーズ：Z・JXV・HXVシリーズ
- 3
  前向きに基板を配置しているので、システムコントローラーなどの取付作業が簡単です。

  対象シリーズ：Z・JXV・HXVシリーズ
