2017年3月1日
半導体No.1702

電源システムの低消費電力化・小型化に貢献

パワー半導体「SiC-SBD」発売のお知らせ

印刷用ページへ
 三菱電機株式会社は、エアコンや太陽光発電などの電源システムの低消費電力化・小型化に貢献するパワー半導体の新製品として、SiC※1 を用いた「SiC-SBD※2」を3 月1 日から順次発売します。
  • ※1Silicon Carbide:炭化ケイ素
  • ※2Schottky Barrier Diode:半導体と金属の接合部に生じるショットキー障壁を利用したダイオード

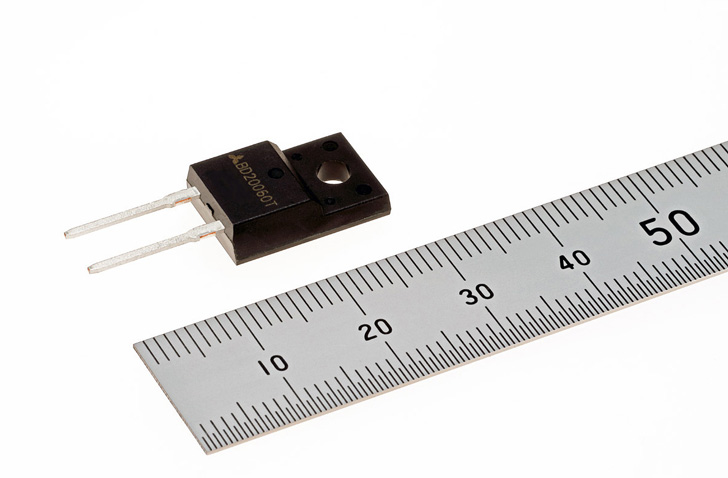

SiC-SBD「BD20060T」

SiC-SBD「BD20060T」

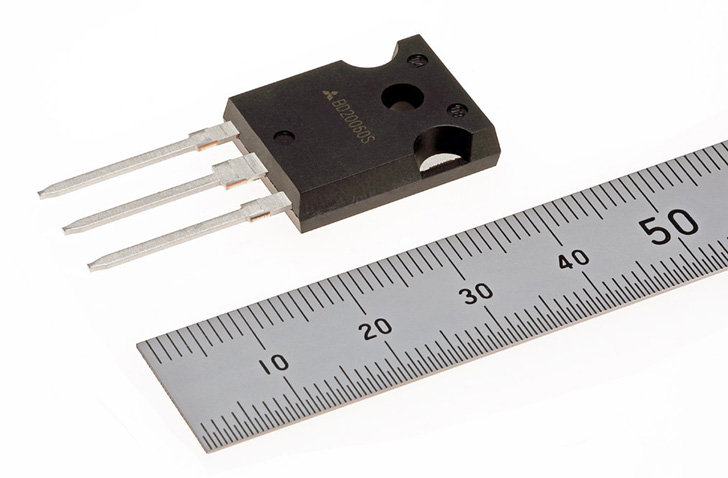

SiC-SBD「BD20060S」

SiC-SBD「BD20060S」

新製品の特長

  1. SiC の採用で、低消費電力化・小型化に貢献
    • SiC を用いることでスイッチング損失が大幅に削減し、電力損失を約21%低減※3
    • 高速スイッチングが可能となり、リアクトルなど周辺部品の小型化に貢献
    • ※3PFC 回路を内蔵した当社製パワー半導体モジュール「DIPPFCTM」に搭載のSi(シリコン)ダイオ ードとの比較
  2. JBS 構造の採用により、高信頼性に寄与
    • pn 接合とショットキー接合を組み合わせたJBS※4 構造を採用
    • JBS 構造により高サージ耐量を実現することで、高信頼性に寄与
    • ※4Junction Barrier Schottky

発売の概要

製品名 形名 パッケージ 概要 サンプル価格
(税抜き)
発売日
SiC-SBD BD20060T TO-220 20A / 600V 1,000円 3月1日
BD20060S TO-247 9月1日
(サンプル提供開始日:
3月1日)
お問い合わせ先
三菱電機株式会社 半導体・デバイス第一事業部 パワーデバイス営業部

TEL: (03)3218-3239 FAX: (03)3218-2723
