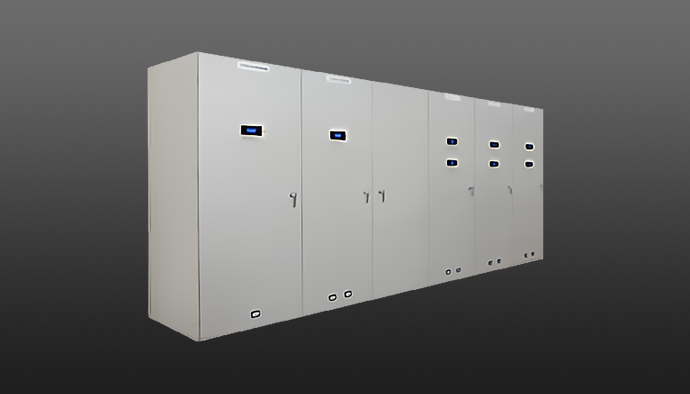

三菱3.6/7.2kV薄型高圧スイッチギヤ
"FF"
前面操作、前面メンテナンスを実現。 電気室の縮小化及び既設設備の更新に最適です。
盤奥行き
-
盤奥行きは900mm・1000mm※。前面操作・前面保守により、1/2の省スペースを実現（当社MS形スイッチギヤの保守スペースを含む設置面積比）
（盤幅は700mm～2000mm）
- 定格短時間耐電流20kAの場合
シンプル
- 高信頼性のディジタル形マルチリレーの採用で盤面がシンプルになります。
盤高さ
- 盤高さは1900mm（エレベータ搬出入を考慮）と2300mmの2タイプから選択できます。
点検作業の省力化
-
受配電総合監視制御システムMELSAS-Sとの組合せにより、MP形マルチリレーの自動点検システムの構築が可能です。
自動試験内容：保護連動試験、操作連動試験
準拠規格・定格事項
JEM1425 CW形
仕様書はフリックで左右にスクロール出来ます
| 定格電圧 | 3.6kV/7.2kV |
|---|---|
| 定格電流 | 400A，630A，1250A |
| 定格短時間耐電流 | 8kA，12.5kA，20kA，25kA |
| 定格周波数 | 50/60Hz |
| 使用条件 | 屋内・屋外・標準使用状態 |
