宇宙航空研究開発機構(JAXA)が開発した小型月着陸実証機「SLIM」。三菱電機は従来よりも高い精度で月面に着陸させる技術の実証を目的とした、このSLIMのシステム設計を担いました。

地球を周回する人工衛星で実績を積み重ねてきた三菱電機にとっても、深宇宙※2に飛び出す小型軽量の探査機開発には未知の部分が多かったのが事実。その開発に挑戦した先端技術総合研究所の2人のメンバーにフォーカスしました。

  • ※12024年1月20日時点。
  • ※2深宇宙:ここでは、月高度(約38万km)よりも遠い宇宙空間を指している。ちなみに通常の静止衛星の軌道は高度3万~4万キロメートル程度。

「降りたい場所に降りる」初の月面着陸はミッションを上回る成功に

これまでの月探査のように数kmから数十kmといった広い範囲ではなく、目標地点から100m以内というきわめて高い精度で、しかも可能な限り軽く小さな探査機を着陸させることが、SLIMのプロジェクトに課されたミッションでした。これらを目的としたのは、降りたい場所への着陸によって効率的な探査が可能となり、かつ探査機自体の小型軽量化で観測装置へのリソース配分拡大や低コスト化、高頻度化を実現できるため、将来のより高度な月惑星探査の礎となるからです。

SLIMは2024年1月20日、世界で初めて月へのピンポイント着陸を果たしました。当初の計画であった、斜面にいったん接地したのち意図的に倒れ込むという2段階方式の着陸はメインエンジン落下が原因でうまくいかず、想定とは異なる機体姿勢での着陸となったものの、その精度は目標地点から55mと、当初の目標をはるかに上回る結果となりました。

先端技術総合研究所 メカトロニクス技術部 主席研究員 北村 憲司さんの写真

先端技術総合研究所
メカトロニクス技術部
主席研究員
北村 憲司

100%の成功を目指して
関係者と協力しながら改良を進めました

先端技術総合研究所 メカトロニクス技術部 主席研究員 北村 憲司さんの写真

先端技術総合研究所
メカトロニクス技術部
主席研究員
北村 憲司

SLIMに携わるきっかけは、2015年にSLIMの軌道設計に関する提案を行ったことです。三菱電機としてはシステム設計全体の受注後、鎌倉製作所を中心として開発を進めていましたが、その中で私はSLIMを月へと導く軌道計画ソフトウエアの設計開発を担当しました。

軌道設計で特に難しかったのは、エンジン(スラスター)を噴射した際に機体自らが受ける影響の検討でした。宇宙空間は地上のような空気抵抗がないため外的要因の影響は少なく、機体の動きも方程式をもとに予測しやすいのですが、エンジンは毎回の噴射ごとに出力結果が微妙に変わりうる、いわゆる“ナマもの”です。

SLIMはエンジン類がすべて機体の同じ側に取り付けられているため、方向を変えるには機体をいったん回転してからエンジンを噴射します。その姿勢変更の際にも推薬を用いるので、SLIMの軌道に微小な影響が生じます。最初は微小でも、時間がたつとその誤差は大きく拡大してしまいますから、そのまま放ってはおけません。そこで2本のメインエンジンと12本の補助スラスターとのさまざまな噴射パターンをシミュレーションで評価し、誤差が発生しても目標とする軌道に必ず復帰できるように軌道計画ソフトウエアの設計に反映してゆきました。

先端技術総合研究所 メカトロニクス技術部 グループマネージャー 清水 誠一さんの写真

先端技術総合研究所
メカトロニクス技術部
グループマネージャー
清水 誠一

先端技術総合研究所 メカトロニクス技術部 グループマネージャー 清水 誠一さんの写真

先端技術総合研究所
メカトロニクス技術部
グループマネージャー
清水 誠一

私がプロジェクトに参加したのは2020年のことです。担当はSLIMに搭載する航法誘導制御系のシステム設計と検証で、このシステムはSLIMが100m以内の誤差で着陸するために重要な仕組みとなります。着陸をシミュレーションすると条件によって100mに収まらないケースがあり、着任して最初の依頼はその改善に関する検討でした。

本来、着陸時に高度を測定するセンサーなどの機器を複数台搭載すれば精度を上げられます。しかしSLIMにはピンポイント着陸に加えて小型・軽量化のミッションがあったため、着陸というワンチャンスのイベントに向けて1台の機器でどこまで信頼性の高い設計ができるか、またその機器が故障した際に補完する仕掛けをいかにして組み込めるか、この2点が開発における難題でした。GPSが使えない深宇宙で、カメラを用いて正確な位置特定と着陸を自律的に行う画像照合航法※3を含めた航法誘導制御系全体の改良を、鎌倉製作所やJAXA側の開発担当者、研究者と協力しながら、100%の着陸成功を目指し進めていきました。

  • ※3画像照合航法:地形相対航法(Terrain Relative Navigation:TRN)とも呼ぶ。探査機に搭載されたカメラなどのセンサーで取得した天体表面の地形データと、あらかじめ搭載されているマップとを照らし合わせて位置を推定する航法。
SLIM軌道の画像

失敗できない
ワンチャンスイベント
胃がキリキリする瞬間を味わいました

北村私が担当した部分にも、失敗できないイベントがいくつかありました。月のすぐ近くを通過し、月の重力を用いて加速と軌道変更を行う「月 スイング バイ(Moon Swing by)」がその一つです。燃料を節約し、機体を軽量化するためにも重要なイベントなのですが、これに失敗するとSLIMはあらぬ方向へ飛んでしまい、月にたどり着けません。

SLIM軌道の画像

SLIM打ち上げ後も相模原のJAXA宇宙科学研究所に詰めて、エンジン噴射の結果を受けた軌道計算や、万が一失敗した場合の次善の策の検討に取り組んでいました。ですから実際のワンチャンスイベントの場面は、本当に胃がキリキリする瞬間でした。

SLIM模型の写真

清水月に到達するまでの軌道については北村さんに任せ、安心して見ていました。私の胃がキリキリするのはそれからで、月への着陸時です。その瞬間に向け、目標地点に安定して着陸するため大きな岩石の位置など月の細かな地理を確認し、最新の軌道や質量の情報を加え、さまざまな誤差も加味した1000ケースのシミュレーションと検証を繰り返しました。

例えば、着陸直前の逆噴射で月の砂が舞い上がり、正確な高度が測れなくなる可能性を想定して、最後の最後まで検証を続けていました。いい意味でも…諦めが悪かったですね。

SLIM模型の写真

着陸のときは相模原に出向いて見守りました。実は着陸の瞬間に送られてきたデータでは2段階着陸ができたかどうかが不明だったのです。数時間後にようやく「メインエンジンにはトラブルがあったもののどうやら成功したようだ」ということが分かりました。そのときは感動というよりも安堵の気持ちが大きく、ホッと胸をなでおろしたことを覚えています。やり遂げたという実感が湧いてきたのは、さまざまな事象が判明した後からですね。

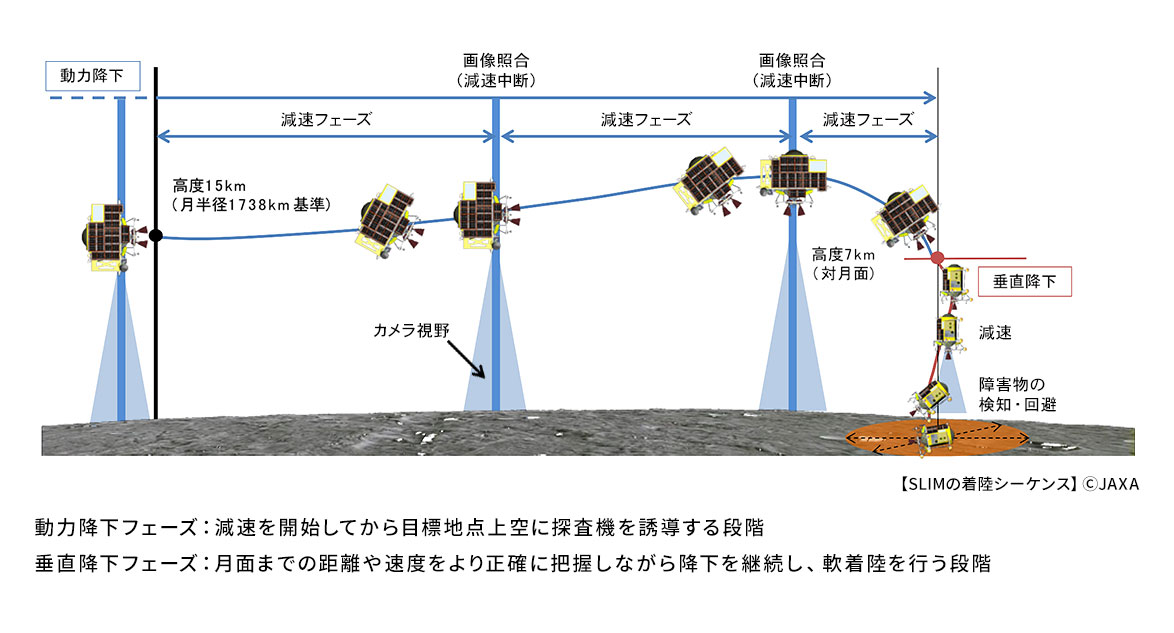

SLIMの着陸シーケンスの画像
