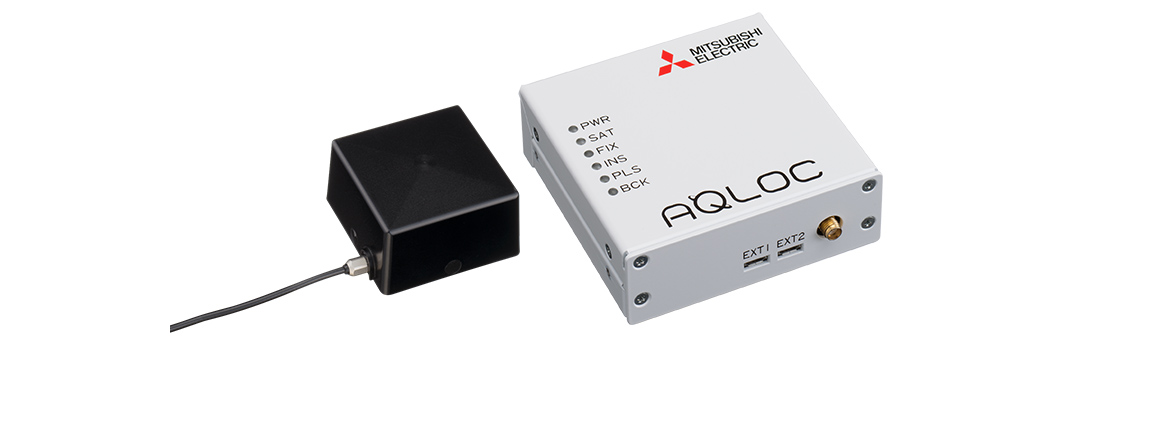

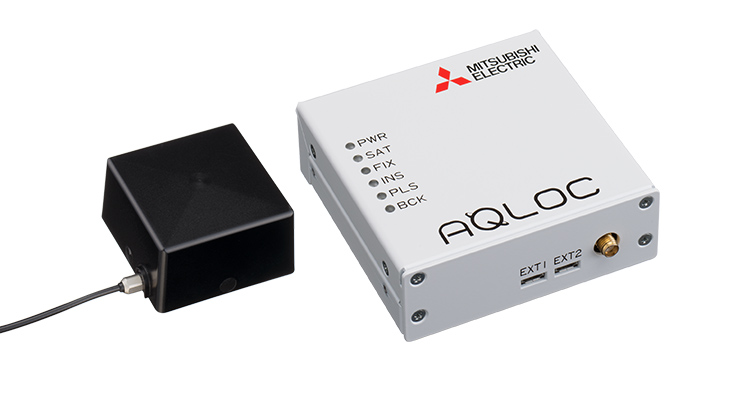

高精度測位端末AQLOC

宇宙システム総合サイトメニュー

製品仕様

項目AQLOC-Light	内容
対応衛星信号	QZSS^※1（L1C/A、L2C、L6）、GPS（L1C/A、L2C）、Galileo（E1、E5b）
対応測位補強サービス	・衛星配信：CLAS ・地上配信：ネットワーク型RTK（RTCM 3.2）^※2
測位方式^※3	・PPP-RTKもしくはPPP-RTK-INS複合^※4（CLAS使用時）・RTKもしくはRTK-INS複合^※4（ネットワーク型RTK使用時）
測位精度^※5	・CLAS使用時（移動体モード）水平位置精度：12cm（typ.）（95％）垂直位置精度：24cm（typ.）（95％）・ネットワーク型RTK使用時水平位置精度：3cm（typ.）（95％）垂直位置精度：6cm（typ.）（95％）
出力データ	GA、RMC、GSV、GSA（NMEA 0183 準拠）
出力信号	PPSパルス^※6
入出力インタフェース	・RS-232C×2 ・Ethernet×1
内蔵センサ	IMU^※7
対応外部信号^※8	車速パルス信号、バック信号
外観寸法	受信機：90（W）×90（D）×30（H）mm アンテナ：59（W）×59（D）×33（H）mm、ケーブル長：3m
重量	受信機：280g アンテナ：150g（ケーブル含む）
消費電力	8W
電源	DC12V

QZSS：Quasi-Zenith Satellite System 準天頂衛星システム
ネットワーク型RTKを利用する場合は、地上ネットワークとI/F機器（携帯端末）とその情報をAQLOCに送る機器（PC等）が必要になります。
使用状況にあわせて、測位ソフトウェアによる設定にて切替えが可能。
INS複合：Inertial Navigation System複合
準天頂衛星等からの測位信号とIMU^※7などの慣性センサのデータを複合し、位置・姿勢推定を行う方式。
オープンスカイ環境(当社評価フィールド)下での計測結果に基づく値(FIX時)。電離層・対流圏の変化、測位衛星配置、マルチパス、電波干渉等の環境条件や外的要因により、記載の精度に達しない場合があります。
衛星の可視条件が良好な場合での出力を前提とします。
IMU：Inertial Measurement Unit 慣性計測装置
INS対応インタフェースです。
