CNC数値制御装置 C70シリーズ
![](/fa/products/assets/img/img_mv-1_sm.jpg)
![三菱の先進テクノロジーを集結。iQ Platform対応型CNC C70 Series](/fa/products/cnt/cnc/pmerit/cnc/c70/img/main_img_c70.jpg)
ビルディングブロックタイプ
- 三菱シーケンサMELSEC Qシリーズの豊富なネットワークモジュールが使えます。
- iQ Platformにはモーションコントローラやロボットも対応し、システム拡張が可能。
![ビルディングブロックタイプ](/fa/products/cnt/cnc/pmerit/cnc/c70/img/building_01.gif)
CNC CPU-シーケンサCPU間の超高速通信
CNC CPU-シーケンサCPU間のデータ転送専用高速バスを新規開発しました。CPU間高速共有メモリを高速一定周期(0.88ms)で転送しますので、各CPUの高速性を十分に活用できます。
![CNC CPU-シーケンサCPU間の超高速通信](/fa/products/cnt/cnc/pmerit/cnc/c70/img/cpu_01.gif)
Qシーケンサ

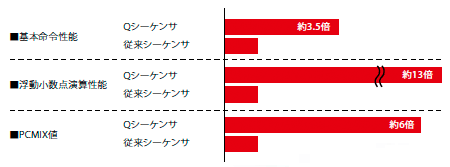

基本命令性能当社従来比3.5倍をはじめ、シーケンス処理を大幅に高速化。スキャンタイム短縮によるタクトタイムの短縮化がはかれます。
![Qシーケンサ](/fa/products/cnt/cnc/pmerit/cnc/c70/img/plcq_01.gif)
多軸多系統制御
1台のCNC CPUモジュールで最大7系統16軸の制御が可能です。iQ Platformには最大2台のCNC CPUモジュールが搭載できます。
![多軸多系統制御](/fa/products/cnt/cnc/pmerit/cnc/c70/img/multiple_01.gif)
安全監視機能
安全信号照合、速度監視、非常停止二重化に対応。欧州安全規格EN ISO 13849-1 PL dに 対応しました。
![安全監視機能](/fa/products/cnt/cnc/pmerit/cnc/c70/img/safety_01.gif)

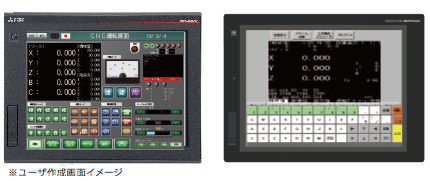

表示器GOT
- 表示器画面作成ソフトウェア(GT Works3)で、簡単にカスタム画面を開発いただけます。従来の機械操作盤の代わりに、タッチパネル表示器から機械操作が可能です。
- SVGAモデル、XGAモデルでは、各種CNCデータの設定、加工プログラムの編集などができるNCモニタを標準搭載しました。
![表示器GOT](/fa/products/cnt/cnc/pmerit/cnc/c70/img/got_01.gif)
システム構成図
![システム構成図](/fa/products/cnt/cnc/pmerit/cnc/c70/img/lineup_01.png)
