シーケンサ MELSEC-Aシリーズ リニューアル

A0J2リニューアルツール

対応シリーズ：

既設の配線はそのままで、A0J2(H)システムをQシリーズへ置換え可能！

A0J2リニューアルツール

A0J2(H)シリーズをQシリーズへ置き換えるためのツールです。既設ユニットの配線端子台をそのまま装着できるインタフェースユニットと既設取付け穴を活用するためのベースアダプタなどで構成されます。
複数の取付け方法があり、設置スペースに合わせた取付けができます。

インタフェースユニット

Qシリーズの入出力ユニットと組み合わせるためのインタフェースユニットです。
DC出力からリレー出力の変換機能やAC入力からDC入力の変換機能を持つインタフェースユニットとQシリーズコネクタタイプのDC入力/出力ユニットと組み合わせられます。
インタフェースユニットからQシリーズ入出力ユニットまでの配線は専用接続ケーブルで接続します。

構造 （例）2段積み、積上げタイプ

以下部材にて構成されています。

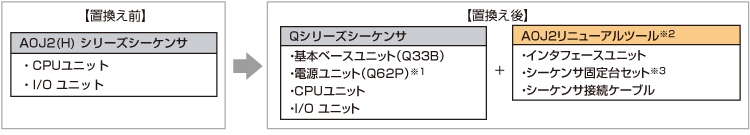

基本構成

1. ※1インタフェースユニットは、一部機種を除きDC24V電源が必要です。Q62P を選択されない場合は、別途外部電源をご用意ください。
2. ※2A0J2リニューアルツールは、使用するインタフェースユニットに対して以下の表に示す機種に対応しています。
3. ※3シーケンサ固定台セットは、「ベースアダプタ」、「取付台」、「取付板」、「端子台」、「電源用ケーブル」の構成です。

インタフェースユニット対応機種一覧

1. 1.Qシリーズに置換えの場合は、入出力混合ユニット「QX41Y41P（前半：入力32点、後半：出力32点）」を選定することで、プログラムを変更せず、置換えできます。
2. 2.A0J2リニューアルツールは、MELSECNET/MINIコンパクトタイプ入出力ユニット（AJ35PTF-□（28AR、56DRなど））をCC-Linkに置換える時にも使用できます。
3. 3.シーケンサ接続ケーブルなど、記載以外の製品につきましては「三菱電機システムサービス株式会社」にお問い合わせ、ご相談ください。
