シーケンサ MELSEC-Lシリーズ特長 CPU

ベースサイズの制約を受けない構造

Lシリーズはベース不要。取付けスペースはベースサイズに制約を受けることなく、必要最小スペースで設置できます。
さらにユニット追加時にも、ベースのスロット数による制約を受けず、増設ベース追加などのシステムコストを抑制できます。

制御盤内の取付けスペース削減

ユニットの前面にシリアルNo.を印字しました。
稼動中のシステムでもユニットを取り外すことなく、シリアルNo.を確認できます。

GX Works2でもシリアルNo.を確認できます。

分岐／増設ユニットを使用することにより、増設3ブロックで最大40ユニット^*1装着できます。
装置やラインの規模に合わせて、システムを拡張できます。

CPUユニット^*2	増設ブロック数	装着可能ユニット数^*3
L02SCPU（-P） L02CPU（-P）	最大2ブロック	基本ブロック：10ユニット増設ブロック：11ユニット
L06CPU（-P） L26CPU（-P） L26CPU-（P）BT	最大3ブロック	基本ブロック：10ユニット増設ブロック：11ユニット

*1.L06CPU（-P）、L26CPU（-P）、L26CPU-（P）BTの場合です。
*2.シリアルNo.の上5桁が“13072”以降のCPUユニットが対象です。
*3.入出力ユニット、インテリジェント機能ユニット、ネットワークユニットおよび分岐ユニットの合計です。
電源ユニット、CPUユニット、表示ユニット、増設ユニット、RS-232アダプタ、RS-422/485アダプタおよびENDカバーは含みません。

装着可能ユニット数の上限に達したブロックに分岐ユニットを追加する場合、分岐ユニットを追加するブロックの1ユニットを、増設するブロックに移設してください。

■ L26CPU-BTの最大システム構成例

分岐ユニットの装着位置を組み替えることで、縦長／横長のシステムにかかわらず、最小限での配線が可能です。また、増設ケーブルは0.6m、1.0m、3.0mを用意していますので、システム構成に合わせて選択^*5できます。増設ケーブルはワンタッチ方式なので簡単に脱着できます。

■ 縦長システムの構成例

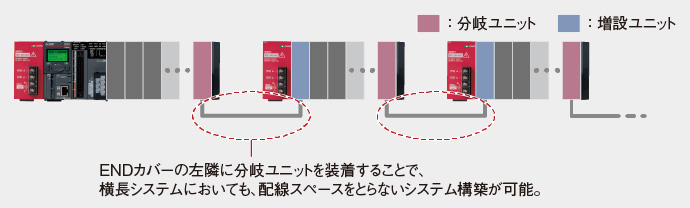

■ 横長システムの構成例

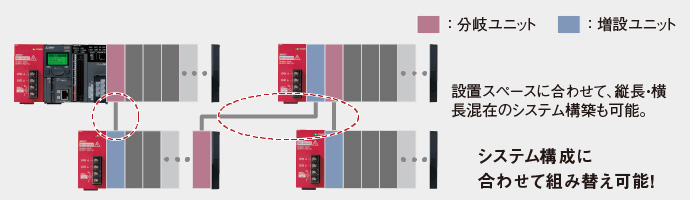

■ 縦横混在システムの構成例

■ 分岐／増設ユニット使用時の装着位置について
