シーケンサ MELSEC-Qシリーズ 特長 CPU

データロギング機能 Ethernetポート内蔵CPU

データロギング機能

Q03UDV, Q04UDV, Q06UDV, Q13UDV, Q26UDV

使いやすさ

プログラムレスで簡単にロギング

専用設定ツールのウィザードによる簡単な設定を行うだけで、収集したデータをCSV形式でSDメモリカードに保存できます。
保存されたCSVファイルを活用し、「日報」「帳票作成」「レポート」など用途に合わせた様々な資料を作成でき、立上げ時のデータ解析やトレーサビリティーに効果を発揮します。

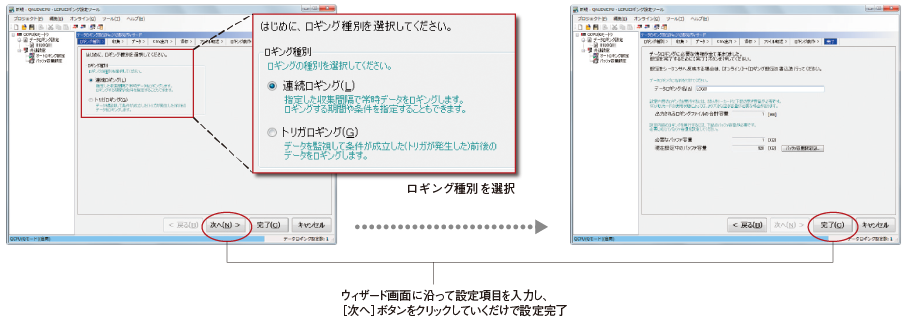

■ ウィザード画面による設定

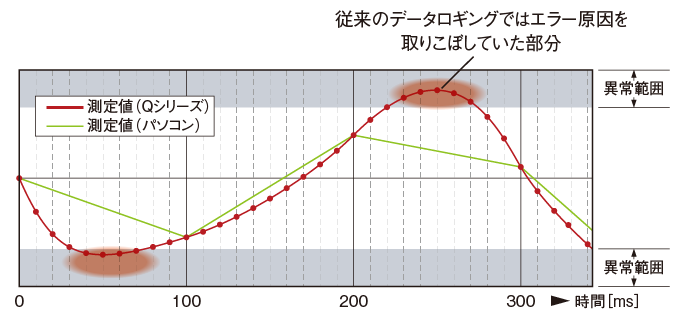

制御データの変化を漏らさずロギング

シーケンススキャンごと、またはミリ秒単位間隔でデータを収集し、指定した制御データの変化を漏らさずロギングできます。
トラブル発生時の原因をすぐに特定でき、高精度な動作解析が行えます。

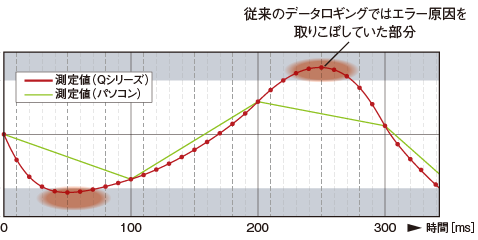

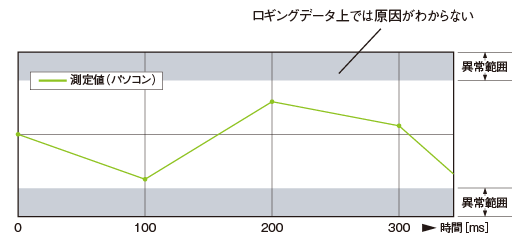

■ パソコン・外部接続機器による一般的なデータ収集（100ms）

■ QシリーズCPUによるデータ収集（シーケンススキャン同期：最速1ms）

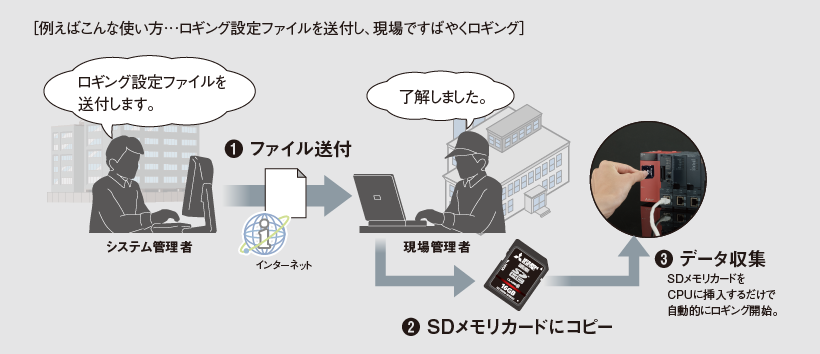

SDメモリカードを挿入するだけで自動ロギング

ロギング設定ファイルを格納したSDメモリカードをCPUに挿入するだけで、自動的にロギングが開始されます。
遠隔地でデータ収集が必要になった場合でも、ロギング設定ファイルをメールで受け取り、SDメモリカードにコピーすれば、すぐにロギングを開始できます。（特許 第5279534号）

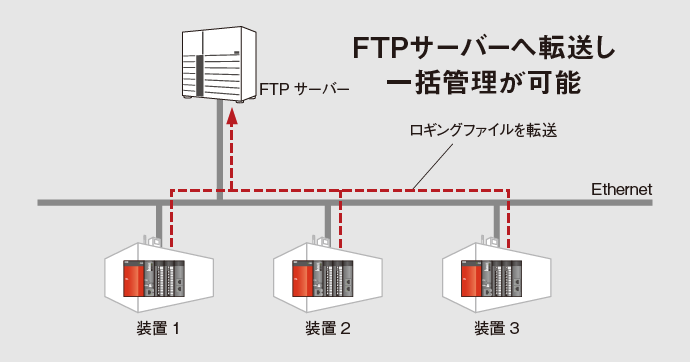

ロギングファイルを自動的にFTPサーバーへ転送

ロギング設定ツールで簡単な設定を行うだけで、SDメモリカードに保存されたデータロギングファイルを、FTPサーバーへ転送できます。
複数のロギングファイルをサーバーで一括管理できるため、管理・保守作業を軽減します。

データロギングファイル転送機能

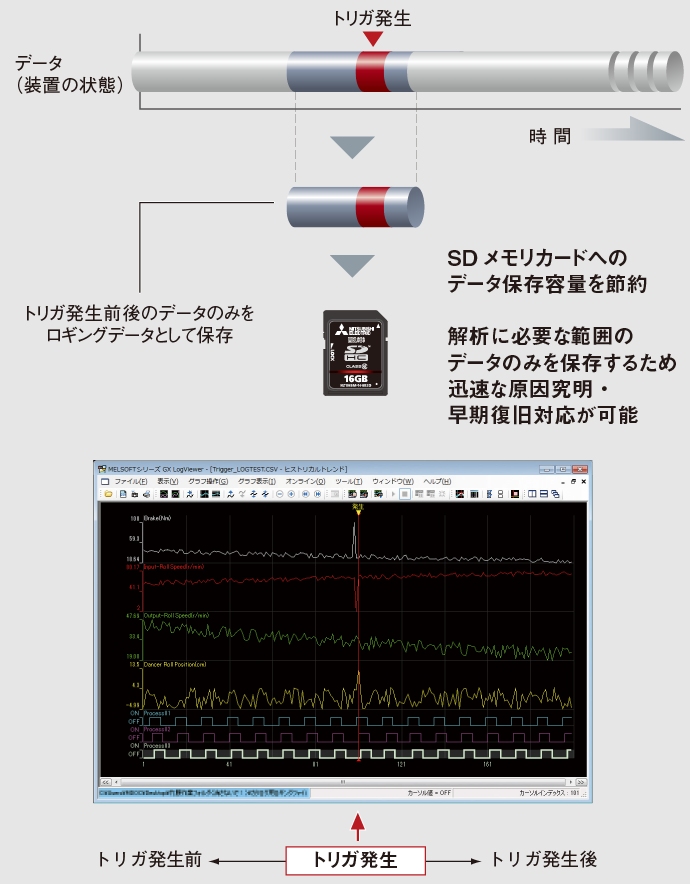

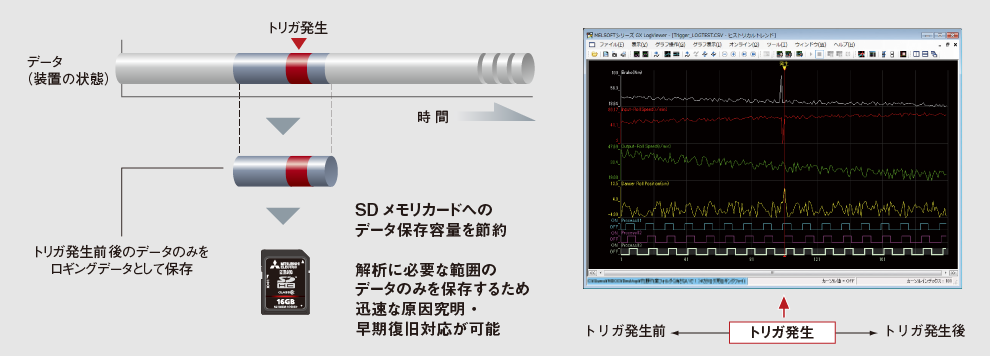

トラブル発生時でもすばやく対応

設定したトリガ発生前後のデータのみを絞り込んで抽出できるため、迅速な原因究明・早期復旧作業に活用できます。

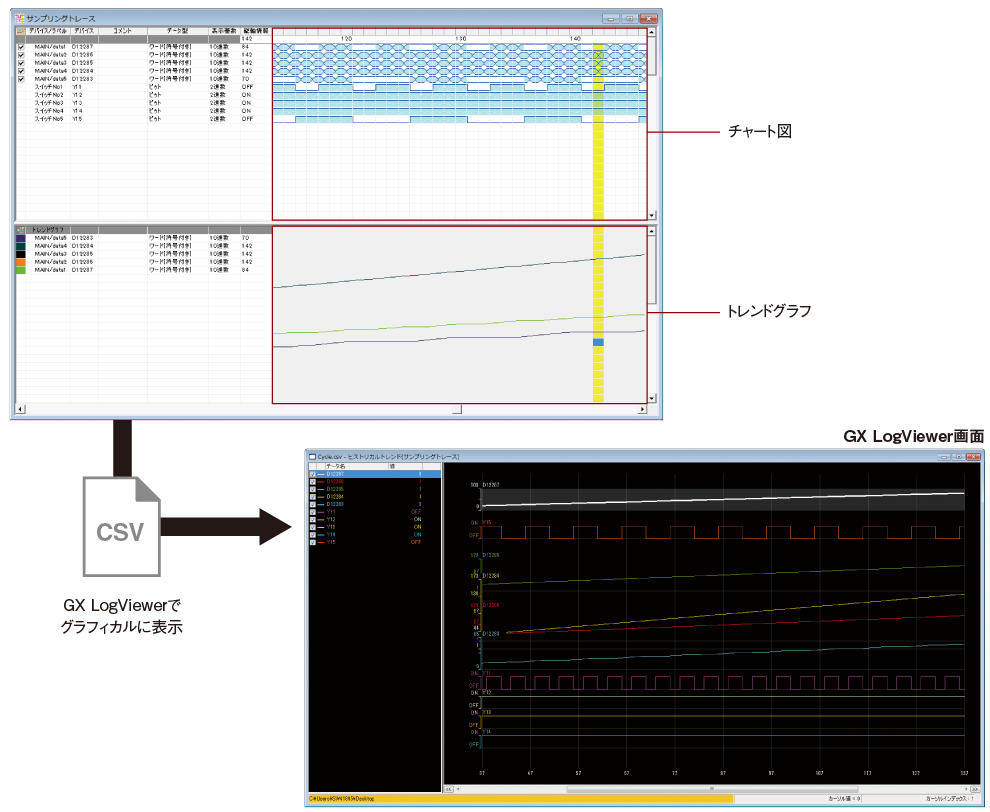

「ロギング設定ツール」「GX LogViewer」無償ダウンロード

ロギング設定ツール*1および、GX LogViewer*2はこちらから無償でダウンロード*3できます。

  • *1.ロギング設定ツールは、GX Works2に同梱しています。
  • *2.GX LogViewerの詳細は、こちらをご参照ください。
  • *3.FAメンバーズ会員登録（登録無料）が必要です。
