シーケンサ MELSEC iQ-Rシリーズ 特長 温度入力/温度調節
特長
2種類の温度センサ（熱電対、測温抵抗体）に対応
- 熱電対、測温抵抗体2種類の温度センサに対応し、多彩な用途で使用できます
| 項 目 | R60TD8-G | R60RD8-G | R60TCTRT2TT2-TS / R60TCTRT2TT2 / R60TCTRT2TT2BW |
|---|---|---|---|
| 使用可能熱電対 | B、R、S、K、E、J、T、N | — | B、R、S、K、E、J、T、N、U、L、PLⅡ、W5Re/W26Re |
| 使用可能測温抵抗体 | — | Pt100、JPt100、Ni100、Pt50 | Pt100、JPt100 |
| 項 目 | R60TCRT4-TS | R60TCRT4 | R60TCRT4BW | R60TRD4-G |
|---|---|---|---|---|
| 使用可能熱電対 | — | — | — | B、R、S、N、K、E、J、T |
| 使用可能測温抵抗体 | Pt100、JPt100 | Pt100、JPt100、Pt1000、Ni100、Pt50 | ||
外乱の影響を抑制し、不具合製品の発生率を削減<sup>温度調節</sup>
- 不具合製品の発生率削減
- 生産性・品質アップ

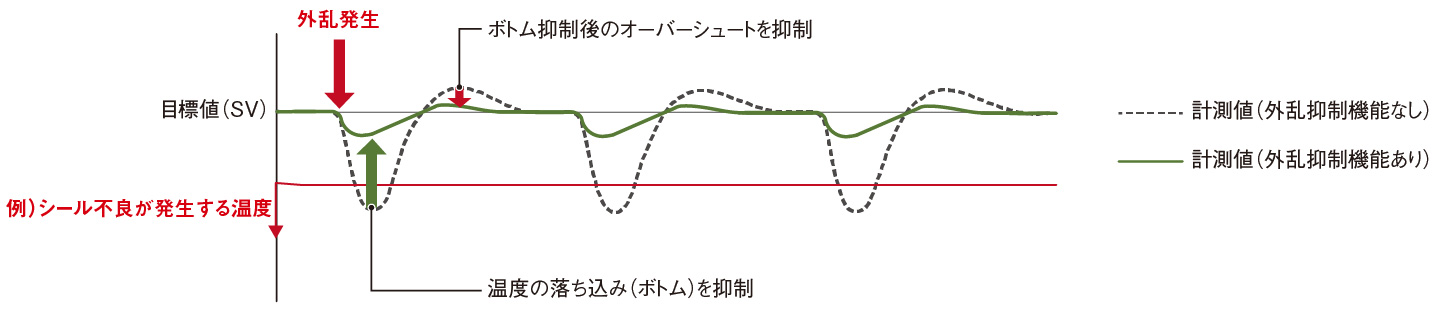

- 外乱抑制機能により外乱で生じる温度変動を素早く減衰できるため、規定温度内で製品加工ができ、不具合製品の発生率を削減できます

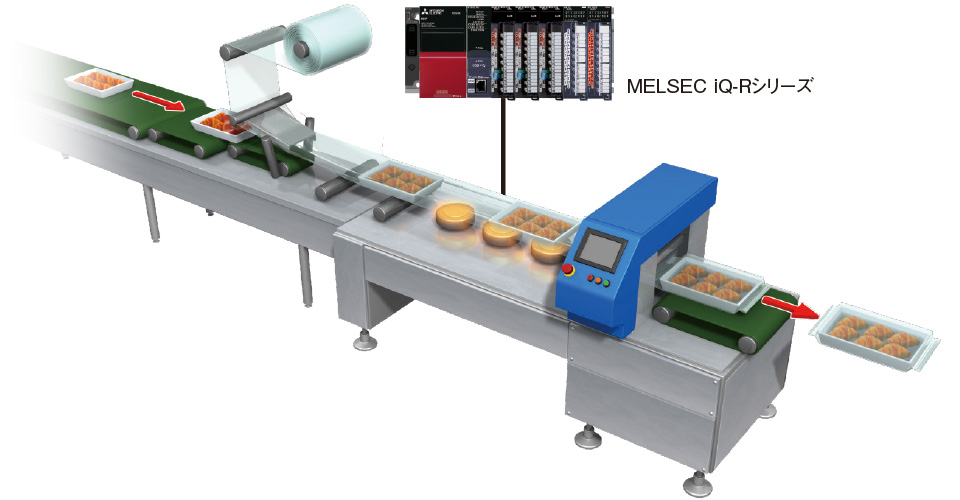

- 製品包装機や射出成型機、半導体製造装置のウェハ加熱用プレートなど、定期的に外乱が発生する装置に効果的です
外乱抑制機能

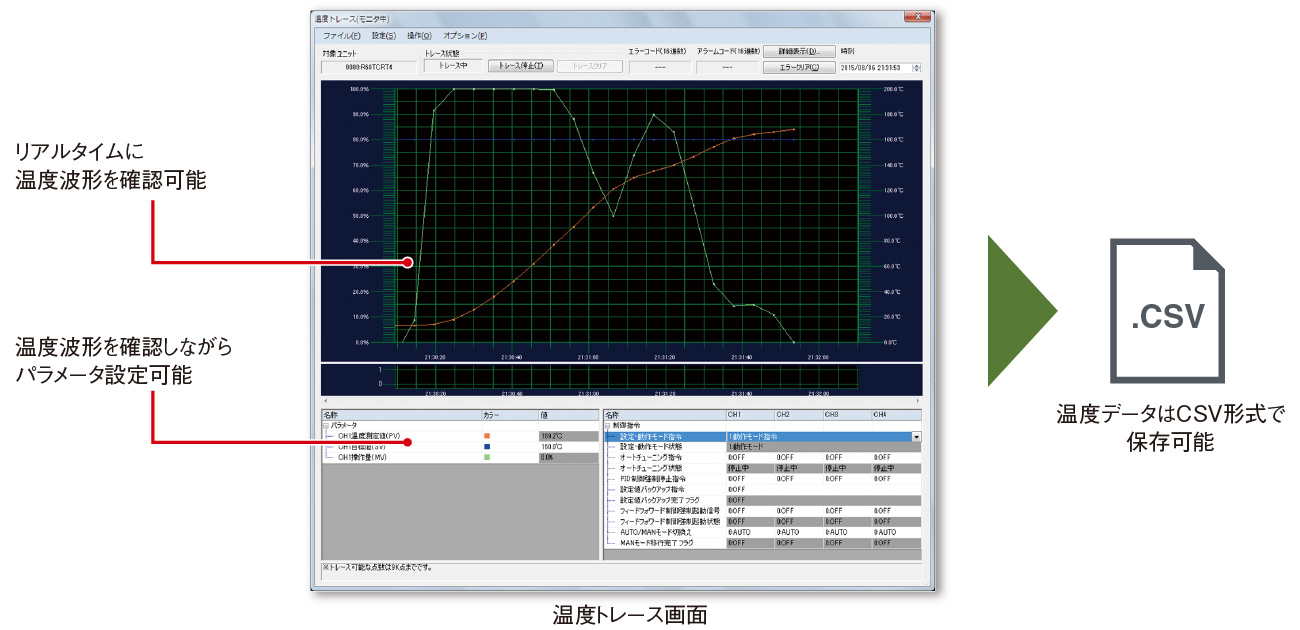

リアルタイムに温度波形をモニタできる温度トレース<sup>温度調節</sup>
- リアルタイム温度トレース
- データのCSV出力
- エンジニアリングソフトウェアGX Works3でリアルタイムに温度をトレースできるため、温度波形を確認しながらパラメータの調整ができます
- トレースした温度はCSVファイルとしてエクスポートでき、様々な用途で使用できます
ユニット間で連携して温度制御<sup>温度調節</sup>
ユニット間同時昇温機能
- 均一な温度制御
- 省エネ効果

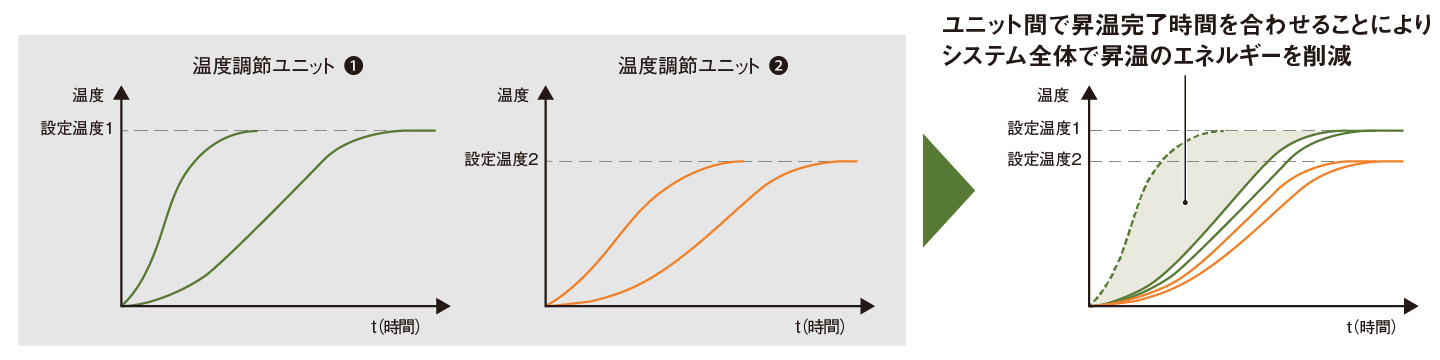

- 複数ループの到達時間を揃えることで、均一な温度制御を行います

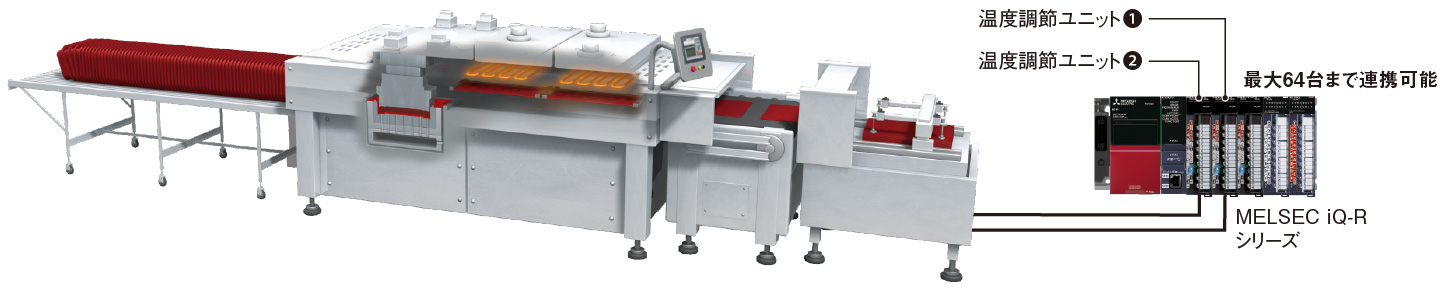

- 昇温到達時間は、最大64台のユニットを16グループまで分割して設定できます。そのため昇温到達時間を揃えられ、昇温時に発生する無駄なエネルギーをシステム全体で削減できます

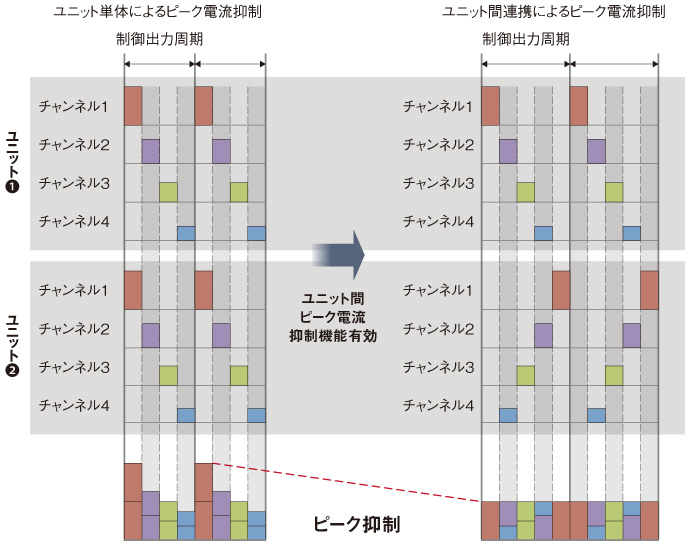

ユニット間ピーク電流抑制で、省エネに貢献
- ピーク電流抑制
- 電源容量削減
- 省エネ効果
- トランジスタ出力のタイミングをずらすことで、ピーク電流を抑制します
- ヒータ容量の大きいチャンネルと小さいチャンネルを同グループに設定することで設備の電源容量を削減でき、省エネ効果が得られます
