        ・運転モード切替はインバータの始動指令や周波数指令を入力する場所を指定することです。
        ・基本的に以下の運転モードがあります。
    外部運転モード 制御回路端子を使用し、外部に設けたボリュームやスイッチなどで始動指令や周波数指令を入力
    PU 運転モード 操作パネル、パラメータユニット、PU コネクタによるRS-485 通信を使用して始動指令や周波数指令を入力
    ネットワーク運転モード(NET 運転モード) RS-485 端子や通信オプションを使用して始動指令や周波数指令を入力

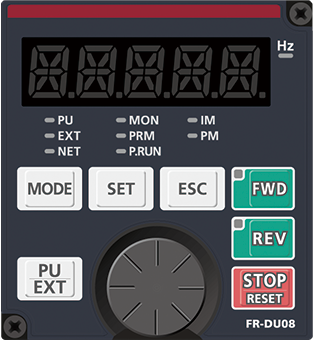

    操作部
         各モードを切り替えます。

    操 作
        1 電源投入時画面
            モニタ表示になります。
        2 運転モードの変更
             を押してPU運転モードにします。[PU]表示が点灯します。
  • Point

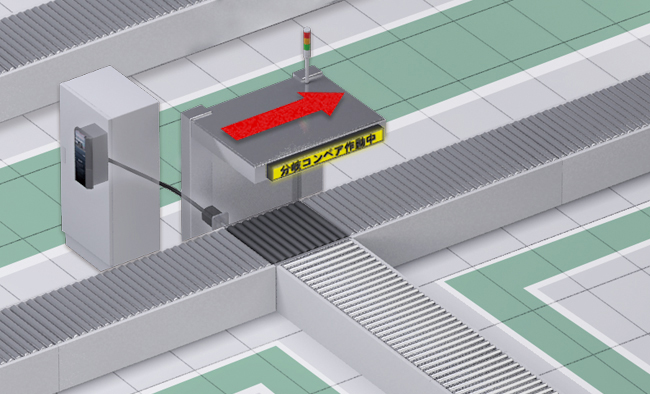

        始動指令を入力します。

    操作部
         正転始動します。正転運転中はLEDが点灯します。

         逆転始動します。逆転運転中はLEDが点灯します。

         運転指令を停止します。

    操 作
        1 電源投入時画面
            モニタ表示になります。
        2 運転モードの変更
             を押してPU運転モードにします。[PU]表示が点灯します。
        3 始動→加速→定速
             または  を押して運転します。表示部の周波数値がPr.7 加速時間 に従って大きくなり、設定値を表示します。
        4 減速→停止
             を押すと停止します。表示部の周波数値がPr.8 減速時間 に従って小さくなり“0.00”(0.00Hz)を表示し、モータは運転を停止します。
  • Point

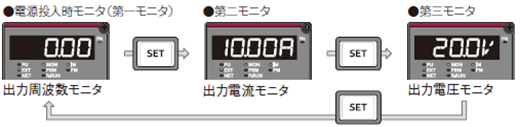

        モニタする項目を出力周波数、出力電流、出力電圧に切り替えます。

    操作部
         運転中に押すとモニタ内容が変わります。

    操 作
        1 運転中  にて出力周波数モニタにしてください。[Hz]表示が点灯します。
        2 運転中・停止中、運転モードに関わらず  で、出力電流モニタになります。[A]を表示します。
        3  で、出力電圧モニタになります。[V]を表示します。

  • Point
        周波数指令を入力します。
        (定速時の出力周波数を設定します。)
        パラメータで設定されている上限周波数から下限周波数の間で設定します。

    操作部
         周波数設定を変更します。

         周波数値を決定します。

    操 作
        1 電源投入時画面
            モニタ表示になります。
        2 運転モードの変更
             を押してPU運転モードにします。[PU]表示が点灯します。
        3 周波数の設定
             を回して設定したい周波数を表示させます。
            数値が点滅している間に  を押して周波数を設定します。
  • Point
        インバータの各種機能(パラメータ)を設定します。

        パラメータ一覧 (アプリケーション用)
    Pr. 名称 内容
    Pr.1 上限周波数 出力周波数の上限を設定します。
    Pr.2 下限周波数 出力周波数の下限を設定します。
    Pr.7 加速時間 モータ加速時間を設定します。(ゆっくり加減速したいときは長く、速く加減速したいときは短く設定してください。)
    Pr.8 減速時間 モータ減速時間を設定します。(ゆっくり加減速したいときは長く、速く加減速したいときは短く設定してください。)

    操作部
         設定モードを選択します。

         パラメータの選択、および設定値を変更します。

         設定を確定します。


    操 作
        1 電源投入時画面
            モニタ表示になります。
        2 運転モードの変更
             を押してPU運転モードにします。[PU]表示が点灯します。
        3 パラメータ設定モード
             を押してパラメータ設定モードにします。
        4 パラメータ選択
             を回してパラメータ選択を行います。 を押して現在設定されている値を読み出します。
        5 設定値変更
             を回して設定値を変更します。 を押して設定します。
