インバータ FREQROL-B シリーズ 特長

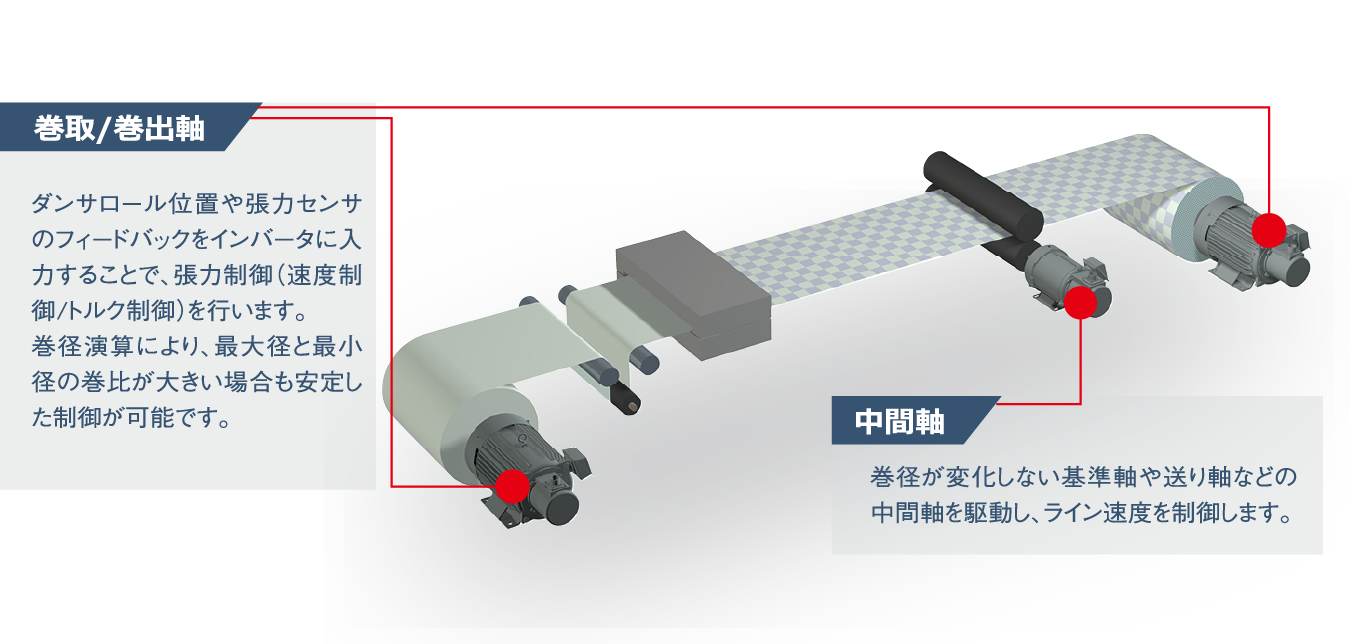

巻取/巻出に最適な機能を搭載したRoll to Roll専用品(FR-B4)

紙やフィルム、糸などの長尺材に印刷やスリット、コーティング、撚糸などさまざまな加工を行います。
安定した張力制御により、高い生産性を実現できます。

システムを簡素化
インバータ単体で安定した巻取/巻出制御を実現します。

適用範囲の拡大
伸線機や印刷機の巻取/巻出用途など、幅広いシステムに適用できます。

立上げ、調整が簡単
用途に応じた機械の調整がパラメータで行えます。

巻径演算

巻径演算機能選択
張力制御の性能を向上するために巻径演算方式を選択できます。

  • 実ライン速度演算方式
    ライン速度と主速度(実回転速度)から巻径を計算します。
  • 厚み演算方式
    材料の厚さを積算することで巻径を計算します。
    D=初期径±2×d×N×Z

ダンサフィードバック速度制御、張力センサフィードバック速度制御

張力PIゲインチューニング
PID制御の張力PIゲインを自動で調整するため、調整の時間を大きく短縮できます。誰でも簡単に装置の立上げが出来ます。

張力センサレストルク制御、張力センサフィードバックトルク制御

メカロス補償機能
ダンサロールや巻出/巻取軸における摩擦などの機械的損失(メカロス)分をトルク指令に加えることで、材料にかかる張力を一定に保ちます。

慣性補償機能
加減速時、巻出側と巻取側で変動する張力を調整することで、材料にかかる張力を一定に保ちます。

テーパ機能
ワークの張力を調整することで、巻径が太くなった場合の巻きジワや変形などを防止できます。
