インバータ FREQROL-XC シリーズ その他の特長

ネットワークにも対応

RS-485通信に標準対応し、オプションのFR-A8NCでCC-Linkにも対応可能です。

  • 力行、回生に関わらず電力のモニタが可能なため、省エネ効果の確認ができます。
  • 各種アラームや各相個別の電圧モニタが可能なため、障害解析が容易にできます。

大きな制動力

電源回生機能により、ブレーキユニットが不要になり、大きな制動能力が得られます(100%*1トルク連続、最大150%トルク60sの回生が可能)。

  • *1高調波抑制制御モード:適用インバータ容量
    共通母線モード:適用インバータ容量
    回生専用モード2:回生可能容量

制御回路を簡単配線

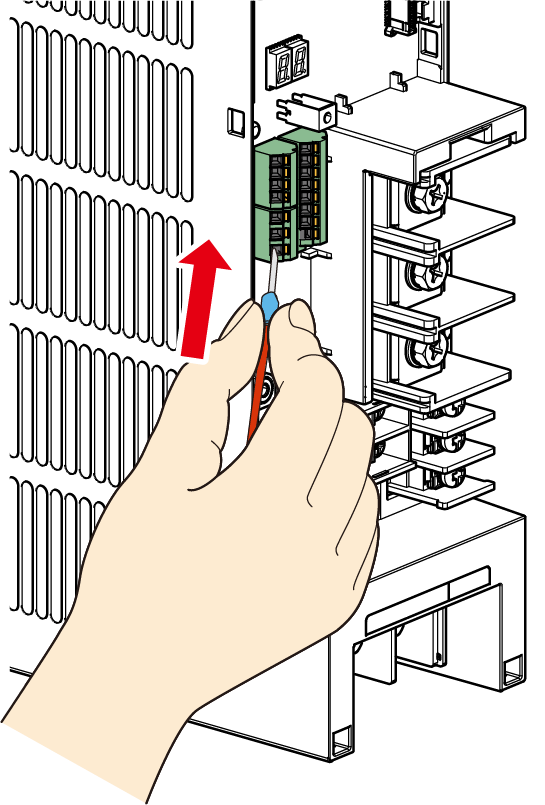

スプリングクランプ端子(制御回路端子)

スプリングクランプ端子*2により、高い信頼性と簡単配線を実現します。

  • *2主回路端子はねじ端子です。
  • 簡単配線
    専用棒端子で端末処理した電線を差し込むだけで配線完了です。マイナスドライバーを使用すれば、棒端子がなくても配線できます。
  • 高い信頼性
    内部の端子接触部がバネ構造になっています。そのため、多機能回生コンバータ輸送中や走行台車など、振動による配線のゆるみ接触不良を回避できます。
  • メンテナンス不要
    ネジの増し締めが不要です。

長寿命部品と寿命診断機能

長寿命部品

  • 冷却ファンは、設計寿命10年*3で長寿命です。
  • コンデンサは、設計寿命10年*3 *4のものを採用し、長寿命化を実現しました。
  • 寿命部品の寿命目安です。
部品名 寿命目安 JEMAの目安*5
冷却ファン 10年 2〜3年
主回路平滑用コンデンサ 10年 5年
プリント基板上平滑コンデンサ 10年 5年

寿命診断機能

  • 寿命部品(制御回路コンデンサ、冷却ファン)と突入電流抑制回路の劣化度合いをモニタできます。
  • 自己診断により、部品寿命の警報を出力*6できるため、トラブルを未然に防ぐことができます。
  • *3周囲温度:年間平均40℃(腐食性ガス、引火性ガス、オイルミスト・じんあいのないこと)設計寿命は計算値ですので、保証値ではありません。
  • *4入力電流:多機能電源回生コンバータ定格の80%
  • *5JEMA(社団法人日本電機工業会)「汎用インバータ定期点検のおすすめ」より抜粋
  • *6制御回路コンデンサ、突入電流抑制回路、冷却ファンのいずれか1つが出力レベルに到達すると警報を出力します。

悪雰囲気での使用にも対応

耐環境性向上を目的に、基板コーティング(IEC60721-3-3:1994 3C2/3S2)や、導体メッキを施した製品を準備しております(多機能回生コンバータ形名に“-60”、“-06”が付きます)。

グローバルに対応

  • UL、cUL、EC指令(CEマーク)、韓国電波法(KCマーク)に対応しています。またEAC認証を取得しています。
  • 欧州特定有害物質使用制限(RoHS)指令に対応した、人や環境に配慮した多機能回生コンバータです。

収納盤内に設置可能 オプション

30K以下はオプションの盤内取付けアタッチメント(FR-XCCP)を使用することで、収納盤内に設置が可能です(37K、55Kは標準で盤内設置可能)。

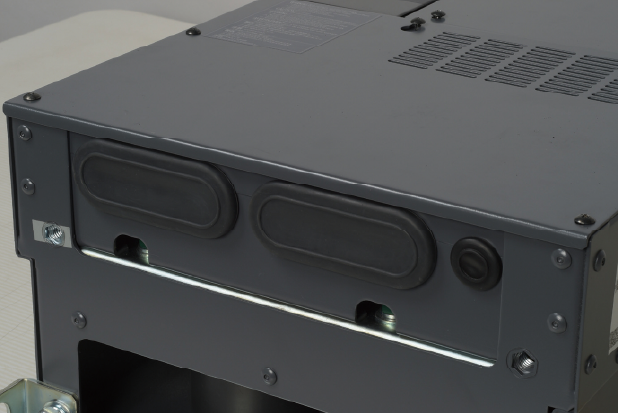

保護構造IP20対応 オプション

オプションのIP20対応アタッチメント(FR-XCCU)を使用することで、37K、55Kの保護構造をIP20に対応させることができます。
