テンションコントローラ フィードバック式テンションコントローラ LE-30CTN 仕様
![](/fa/products/assets/img/img_mv-1_sm.jpg)
主な仕様
シリーズ | |
形名 | |
電源 | 入力 |
出力 | |
接点信号 | 入力 |
出力 | |
アナログ信号 | 入力 |
出力 | |
質量 | |
取付方法 | |
主要機能 | |
使用周囲温度 | |
使用周囲湿度 | |
耐振動 | |
耐衝撃 | |
電源ノイズ耐量 | |
耐電圧 | |
絶縁抵抗 | |
接地 | |
使用雰囲気 |
フィードバック式テンションコントローラ |
AC100~240V(-15~+10%) 50/60Hz 消費電力400VA(DC24V 3A時) 電源ヒューズ 250V 8A x 2内蔵 突入電流 30A 300ms |
DC5V LX-TD/LX7-F形張力検出器が2台まで接続可能。 外部ボリューム用サービス電源 ……… DC5V 50mA以下 |
接点入力コモン端子 DC8V4.5mA/1点内部給電 運転/停止 ……… ON=自動運転、OFF=停止 DC8V4.5mA/1点内部給電 下記機能に割付けが可能 ・出力記憶、出力ゲイン1、出力ゲイン2、出力ON-OFF、手動出力1、手動出力2 パラメータにより機能を割付けて使用する。 |
ゼロテンション検出出力 設定値0~1999N(199.9 x 10N) AC250V 0.5AまたはDC30V 0.5A |
張力検出器入力。GR=緑、WH=白のリード線を接続します。 片側1台のみの使用時は使用しない方のGR-WH間を短絡しておく必要があります。 圧縮/引張荷重は自動判別します。 アナログ入力コモン端子 下記機能から選択・張力設定信号、巻径信号、外部張力信号、テーパ率設定信号、手動設定信号1、手動設定信号2 DC0~5Vの電圧信号または10kΩのボリューム パラメータにより機能を割付けて使用する。 |
アナログ出力コモン端子 制御用出力 DC0~5V パワーアンプ、ACサーボアンプ用 負荷抵抗1kΩ以上 張力モニタ/張力設定モニタ用出力 DC0~5V DIPスイッチにより機能を設定 負荷抵抗1kΩ以上 DC24V系パウダクラッチ/ブレーキ用 DC0~24V 3A以下 |
約3.5kg |
床面、壁面、パネル取付 |
表示方式:ドットマトリックスタイプLCD 張力表示:1~2000N(ディジタル+バーグラフ)、出力%表示 定数設定:回転式パルサーによる数値設定 画面切替:項目番号設定およびファンクションキーによる画面切替 制御機能: ストップタイマ、ストップゲイン、出力補正、テーパ制御、弱励磁機能、固定出力設定、張力検出器の極性の自動判定、オートゼロ/スパン調整、メモリーカセットによる設定値の記憶/設定、メニュー登録/読出し機能 |
0~+40℃ |
35~85%RH(結露しないこと) |
10~55Hz 0.5mm(最大4.9m/s2) ……… 3軸方向各2時間 |
98m/s2 3軸方向各3回 |
ノイズ電圧1000Vp-p ノイズ幅1μs 周波数30~100Hzのノイズシミュレータによる |
AC1500V 1分間 ……… 全端子一括とアース端子間で測定 |
DC500V絶縁抵抗計により5MΩ以上 ……… 全端子一括とアース端子間で測定 |
D種接地(強電系との共通接地は不可) |
腐食性ガス、可燃性ガス、導電性ダスト等がなく、ほこりがひどくないこと |

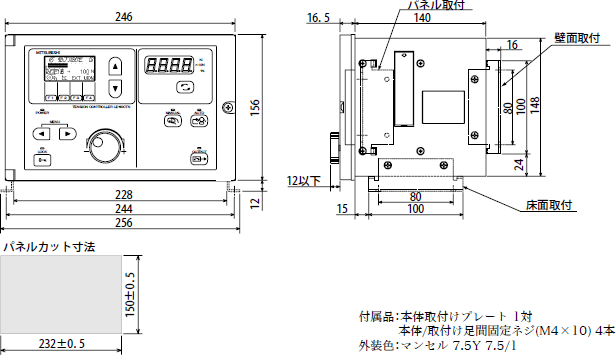

●外形寸法図
