テンションコントローラ テンションメータ LM-10WA-CCL 仕様
機能仕様
シリーズ | |
形名 | |
設定操作 | |
張力信号 | 入力チャンネル数 (最大4チャンネル) |
対応センサ | |
センサ用電源 | |
警報出力 | |
張力表示 | 内蔵表示器 |
アナログ出力 | |
その他 | |
デジタル入力信号 | |
デジタル出力信号 | |
GOT通信インタフェース | |
CC-Link通信 | 局種 |
インタフェース | 占有局数 |
CC-Linkバージョン | |
オプション | 張力検出器入力アダプタ |
RS-485通信 | |
USB接続 | |
外部メモリ | |
電源 | |
消費電力 |
テンションメータ |
内蔵の設定表示器のボタン操作でパラメータ設定が可能 |
メインユニット:1チャンネルの張力検出器入力アダプタを標準装備 (検出器接続は「右/左2台」、または「1台」の自動判別) オプション:最大3チャンネルの張力検出器入力アダプタを増設可能 |
LX7-F/LX-TD形張力検出器、歪ゲージ(2mV/V) |
DC5V 20mA を内蔵 |
張力下限検出、張力上限検出 |
内蔵表示器にて7セグメント表示(ボタン操作による、1~4チャンネル切替え表示) |
アナログ電圧出力、アナログ電流出力(出力レンジ切替可) |
・GOT表示器による表示 ・CC-Link接続によるマスタ局からの読出し ・FXシーケンサとの簡易PC間リンク接続による親局からの読み出し |
2点(RDY入力、アラームリセット入力) |
4点(「RDY出力、過大入力、左右モニタアンバランス、ch間データ偏差大、入力アダプタバスアラーム、入力アダプタメモリアラーム」から出力機能を選択) |
RS-422ポート:1チャンネル 三菱GOT1000シリーズ:GT1020-□□L□、またはGT1030-□□L□に対応 三菱GOT2000シリーズ:GT2103-□□□L□、またはGT2104-P□□L□に対応 |
リモートデバイス局 |
張力検出器アダプタ1台あたり、1局を占有 |
Ver.1.10/Ver.2.00 |
LM-10WA-TAD形張力検出器入力アダプタを最大3台増設可能 (メインユニット付属の張力検出器入力アダプタとの合計で最大4チャンネル) |
FXシリーズシーケンサとの簡易PC間リンク接続用として、LM-10WA-485形RS-485通信インタフェースが装着可能 |
MX Sheetとの接続用として、LM-10WA-USB形USB通信インタフェースが装着可能。 MX Sheetを使用してExcel®から張力値の読出しや設定の書込みが行えます。 [USB ケーブル] ・MR-J3USBCBL3M(3m) ・GT09-C30USB-5P(3m)三菱電機システムサービス(株)製 |
バックアップ用、設定コピー用として、LD-8EEPROM形メモリカセットを装着可能 |
DC24V -15% +20%、瞬停許容時間5ms |
20W、突入電流20A,2msec |
メインユニット入出力仕様
接点入力 | レディ入力(RDY-DIC) |
アラームリセット入力(ALR-DIC) | |
接点出力 | デジタル出力1~3(DO1~DO3-DOC) (出力機能は接点出力設定による) |
アナログ出力 | アナログ電圧出力1~4(VO1~VO4-VOC) |
アナログ電流出力1~4(CO2~CO4-COC) |
DC24V、ON電流:約5mA |
DC24V、ON電流:約5mA |
オープンコレクタ出力、0.1A(抵抗負荷)、DC30V以下 |
電圧出力切替え可(0~5V、0~10V、1~5V)、負荷抵抗1kΩ以上 |
電流出力切替え可(0~20mA、4~20mA)、負荷抵抗500Ω以下 |
張力検出器入力アダプタ仕様
対応センサ | |
接続台数・設定 | |
センサ用電源 | センサ用電源(RED-BLK) |
張力センサ入力 | 左側入力(GRL-WHL) |
右側入力(GRR-WHR) | |
接点出力 | 張力下限検出デジタル出力(TLL-TLC) |
張力上限検出デジタル出力(TUL-TLC) |
LX7-F/LX-TD形張力検出器、歪ゲージ(2mV/V) |
「右/左2台」、または「1台」の自動判別 |
DC5V 20mA LX7-F/LX-TD形張力検出器2台まで接続可能 |
入力レンジ切替え可能 [LX7-F/LX-TD形張力検出器、および歪ゲージ(20mV/フルスケール)] |
入力レンジ切替え可能 [LX7-F/LX-TD形張力検出器、および歪ゲージ(20mV/フルスケール)] |
オープンコレクタ出力、0.1A(抵抗負荷)、DC30V以下 |
オープンコレクタ出力、0.1A(抵抗負荷)、DC30V以下 |

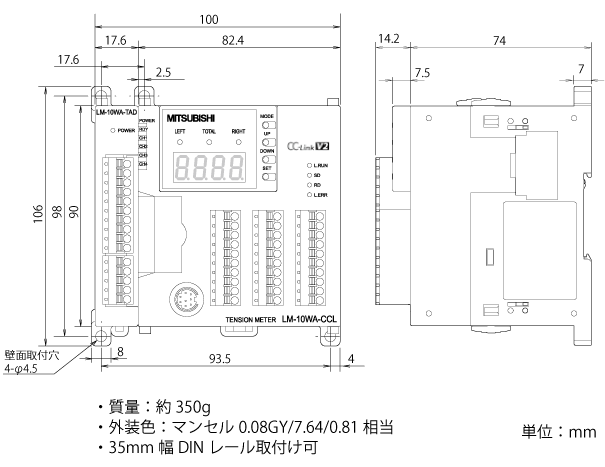

●外形寸法図
