MELSEC-FFX3U-32DP 仕様
性能仕様
対応シーケンサ | ||
質量 | ||
伝送種類 | ||
ユニットタイプ | ||
最大伝送データ | ||
基本ユニットへの接続可能台数 | ||
伝送速度(bps)と伝送距離 | 9.6k、19.2k、45.45k、93.75k | |
187.5k | ||
500k | ||
1.5M | ||
3M、6M、12M | ||
PROFIBUSユニットID | ||
コネクタ | PROFIBUS-DPネットワーク | |
グローバルコントロール | ||
終端抵抗 | ||
LED表示 | DIA | LED色:赤 |
RUN | LED色:緑 | |
TOKEN | LED色:緑 | |
FROM/TO | LED色:緑 | |
POWER | LED色:緑 | |
電源仕様 | ||
内部電源 |
[FX3G][FX3GC][FX3U][FX3UC] FX3GC/FX3UCシーケンサとの接続時は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。ただし、FX3UC-32MT-LT(-2)には接続できません。 [FX5U][FX5UC] FX5U/FX5UC CPUユニットとの接続時は、FX5-CNV-BUSまたはFX5-CNV-BUSCが必要です。 |
約0.2kg |
バスネットワーク |
PROFIBUS-DPスレーブ局 |
サイクリックデータ:144バイト Acyclicデータ:140バイト |
8台 |
1,200m/セグメント |
1,000m/セグメント |
400m/セグメント |
200m/セグメント |
100m/セグメント |
F332h |

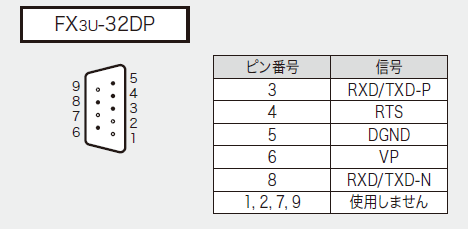

PROFIBUS インタフェースコネクタ (D-SUB 9ピンコネクタ) |
SYNC, UNSYNC, FREEZE, UNFREEZEモードに対応 |
内蔵していません。 |
消灯:通常動作中 その他:エラー発生中 |
点灯:サイクリックデータ交信中 点滅:マスタ局がクリアモードまたは32DPがフェールセーフステータス |
点灯:マスタ局と接続中 |
点灯:200ms以内の間隔でFROM/TO命令によりアクセス中 |
点灯:シーケンサから電源供給中 |
基本ユニット内蔵電源からDC24V 145mAを給電 |
一般仕様
周囲温度 | ||
相対湿度 | ||
耐振動 | DINレール取付時 | 周波数:10~57Hz |
周波数:57~150Hz | ||
直接取付時 | 周波数:10~57Hz | |
周波数:57~150Hz | ||
耐衝撃 | ||
耐ノイズ | ||
耐電圧 | AC500V 1分間 | |
絶縁抵抗 | DC500V絶縁抵抗計にて5MΩ以上 | |
接地 | ||
使用雰囲気 | ||
使用高度 |
0~55℃・・・・・動作時 -25~75℃・・・・・保存時 |
5~95%RH(結露しないこと)‥‥‥動作時 |
片振幅:0.035mm X,Y,Z各方向10回(合計各80分) |
加速度:4.9m/s2 X,Y,Z各方向10回(合計各80分) |
片振幅:0.075mm X,Y,Z各方向10回(合計各80分) |
加速度:9.8m/s2 X,Y,Z各方向10回(合計各80分) |
147m/s2、作用時間11ms、正弦半波パルスにてX,Y,Z各方向3回 |
ノイズ電圧1,000Vp-p,ノイズ幅1μs,立上り1ns,周期30~100Hz のノイズシミュレータによる |
通信コネクタのフレームとシーケンサ本体の接地端子間 |
通信コネクタのフレームとシーケンサ本体の接地端子間 |
D種接地(接地抵抗:100Ω以下) (強電系との共通接地は不可) 接地は、専用接地または共用接地してください。 |
腐食性,可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと |
2,000m以下 大気圧以上に加圧した環境の下では使用できません。故障する可能性があります |
