テンションコントローラLM7-2LG 仕様
性能仕様
| センサ入力仕様 | ||
| センサ用電源 | 電源電圧 | |
| 出力電流 | ||
| 測定軸数 | ||
| センサ入力点数 | ||
| 更新周期 | ||
| 入出力特性, 分解能 | 三菱電機製LX形張力検出器 | センサ定格出力 |
| 入力レンジ(センサ入力実用範囲) | ||
| デジタル出力(張力値) | ||
| デジタル出力(張力入力電圧値) | ||
| 分解能 | ||
| 歪みゲージ式センサ (センサ用電源DC10V) |
センサ定格出力 | |
| 入力レンジ(センサ入力実用範囲) | ||
| デジタル出力(張力値) | ||
| デジタル出力(張力入力電圧値) | ||
| 分解能 | ||
| 精度 | 非直線性(周囲温度25℃) | |
| 温度ドリフト(周囲温度0～55℃) | ||
| 絶対最大入力 | ||
| アナログ出力仕様 | ||
| 出力点数 | ||
| 機能 | ||
| 更新周期 | ||
| 負荷抵抗 | ||
| 出力特性、分解能 | ||
| 精度 | ||
| 接点出力仕様 | ||
| 出力点数 | ||
| 機能 | ||
| 出力形式 | ||
| 外部電源 | ||
| 最大負荷 | ||
| 開路もれ電流 | ||
| ON時電圧降下 | ||
| 出力応答時間 | ||

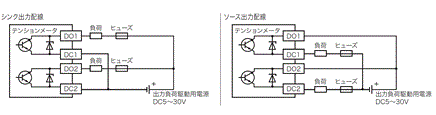

| 出力配線 | ||
| Ethernet通信仕様 | ||
| データ伝送速度 | ||
| 通信モード | 1000BASE-T | |
| 100BASE-TX | ||
| インタフェース | ||
| 最大フレームサイズ | ||
| 最大セグメント長 | ||
| カスケード接続段数 | 1000BASE-T | |
| 100BASE-TX | ||
| IPバージョン | ||
| CC-Link IE TSN性能仕様 | ||
| 局種別 | ||
| 通信速度 | ||
| CC-Link IE TSN Class | ||
| CC-Link IE TSN プロトコルバージョン | ||
| タイムマネージド・ポーリング方式時の最大応答時間(CC-Link IE TSN Class Aの場合) | ||
| 伝送路形式 | ||
| マルチキャストフィルタ | ||
| SLMP性能仕様 | ||
| 対応フレーム | ||
| TCP IP / UDP IP | ||
| コード | ||
| ポート番号 | ||
DC5V±4%, DC10V±4% |
60mA/軸 |
2軸 |
2点/軸 |
1ms/軸* *更新周期は張力値(トータル/左/右張力)、入力電圧値(左/右張力)に該当するCC-Link IE TSNのリモートレジスタが更新される周期です。 |
±150mV |
-200 ～+200mV |
0 ～張力フルスケール* *「張力小数点」、「張力単位」の設定値に応じたデジタル出力値となります。 |
-20000 ～+20000 |
10µV |
±2.1mV/V以下 |
-23.0 ～+23.0mV |
0 ～張力フルスケール* *「張力小数点」、「張力単位」の設定値に応じたデジタル出力値となります。 |
-23000 ～+23000 |
1µV |
±0.5%(±200mVレンジ：±200digit、±23mVレンジ：±230digit)以内* *デジタル出力値(張力入力電圧)のフルスケール(±200mVレンジ時：40000digit、±23mVレンジ時：46000digit)に対する精度です。 |
±0.01%/℃(±200mVレンジ：±4digit/℃、 ±23mVレンジ：±5digit/℃)以内* *デジタル出力値(張力入力電圧)のフルスケール(±200mVレンジ時：40000digit、±23mVレンジ時：46000digit)に対する精度です。 |
±7.0V |
6点 (各点にて電圧出力、電流出力を選択) |
張力のトータル、左側、右側 |
10ms* *6点分のアナログ出力が更新される周期です。 |
電圧：1kΩ～1MΩ 電流：500Ω以下 |
1.0mV(アナログ出力レンジ0～5V時)* 0.8mV(アナログ出力レンジ1～5V時)* 2.0mV(アナログ出力レンジ0～10V時)* 4.0μA(アナログ出力レンジ0～20mA時)* 3.2μA(アナログ出力レンジ4～20mA時)* *アナログ出力特性の詳細は、製品マニュアルを参照してください。 |
周囲温度25±5℃：±0.1%(電圧出力：±10mV、電流出力：±20µA)以内 周囲温度0～55℃：±0.2%(電圧出力：±20mV、電流出力：±40µA)以内* *アナログ出力レンジのフルスケール(電圧出力時：10V、電流出力時：20mA)に対する精度です。 |
2点 |
トータル張力上限検知、トータル張力下限検知、トータル張力上下限検知を選択 |
シンク/ソース |
DC5～30V |
0.1A/1点 |
0.1mA以下/DC30V |
1.0V以下 |
800µs以下 |
・1Gbps ・100Mbps |
全二重 |
全二重 |
RJ45コネクタ(AUTO MDI/MDI-X) |
1518バイト |
100m* *最大セグメント長(スイッチングHUBとスイッチングHUB間の長さ)は、使用するスイッチングHUBのメーカに確認してください。 |
使用するスイッチングHUBのメーカに確認してください。 |
使用するスイッチングHUBのメーカに確認してください。 |
IPv4 |
リモート局 |
・1Gbps ・100Mbps |
・CC-Link IE TSN Class B ・CC-Link IE TSN Class A |
CC-Link IE TSNプロトコルバージョン2.0 |
512μs |
ライン接続、スター接続、スター接続とライン接続の混在、リング接続* *リング接続は、CC-Link IE TSN ClassがCC-Link IE TSN Class Bの場合のみ接続できます。 |
対応 |
3Eフレーム、4Eフレーム、局番拡張フレーム |
UDP IP |
バイナリコード |
45239 |
一般仕様
| 使用周囲温度 | |
| 保存周囲温度 | |
| 使用周囲湿度 | |
| 保存周囲湿度 | |
| 耐振動 | 周波数：5～8.4Hz |
| 周波数：8.4～150Hz | |
| 耐衝撃 | |
| ノイズ耐量 | |
| 接地 | |
| 使用雰囲気 | |
| 使用標高 | |
| 設置場所 | |
| オーバーボルテージカテゴリ | |
| 汚染度 | |
0～55℃(凍結なきこと) |
-25～75℃(凍結なきこと) |
5～95%RH(結露なきこと) |
5～95%RH(結露なきこと) |
片振幅：1.75mm X，Y，Z各方向10回(合計各80分) 判定基準はIEC61131-2による 上記振動仕様以下の機器をシステムに含む場合，システム全体の耐振仕様はその機器の仕様に低減されます。 |
加速度：4.9m/s2 X，Y，Z各方向10回(合計各80分) 判定基準はIEC61131-2による 上記振動仕様以下の機器をシステムに含む場合，システム全体の耐振仕様はその機器の仕様に低減されます。 |
147m/s2，作用時間11ms，正弦半波パルスにてX，Y，Z各双方向3回 判定基準はIEC61131-2による |
ノイズ電圧1000Vp-pノイズ幅1μs，周期30～100Hzのノイズシミュレータによる |
D種接地(接地抵抗：100Ω以下)<強電系との共通接地は不可> |
腐食性，可燃性ガスがなく，導電性のじんあい(ほこり)がひどくないこと |
0～2000m* *大気圧以上に加圧した環境下では使用できません。故障する可能性があります。 |
制御盤内* *テンションコントローラ自体は屋内相当環境への設置を想定しております。 |
Ⅱ以下* *その機器が公衆配電網から構内の機械装置に至るまでの、どこの配電部に接続されていることを想定しているかを示します。カテゴリは、固定設備から給電される機器などに適用されます。定格300Vまでの機器の耐サージ電圧は2500Vです。 |
2以下* *その機器が使用される環境における誘電性物質の発生度合いを示す指標です。汚染度2は，非導電性の汚染しか発生しません。ただし，偶発的な凝結によって一時的な導電が起こりうる環境です。 |
電源仕様
| 電源電圧 |
| 電圧変動範囲 |
| 許容瞬時停電時間 |
| 突入電流 |
| 消費電流 |
DC24V |
+20%,-15% |
5ms以下 |
90A,400μs以内 |
460mA |
