MELSEC-QQX10 仕様
性能仕様
入力仕様 | |
入力形式 | |
入力点数 | |
定格入力電圧,周波数 | |
入力電圧歪率 | |
定格入力電流 | |

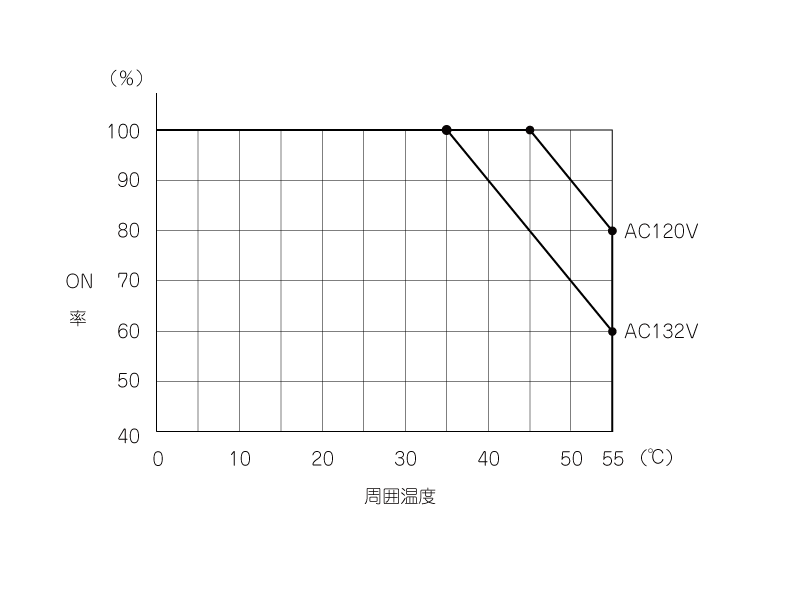

最大同時入力点数 | |
突入電流 | |
ON電圧/ON電流 | |
OFF電圧/OFF電流 | |
入力インピーダンス | |
入力応答時間 | OFF→ON |
ON→OFF | |
入力コモン方式 | |
共通仕様 | |
絶縁方式 | |
絶縁耐圧 | |
絶縁抵抗 | |
保護等級 | |
動作表示 | |
外部配線接続方式 | |
入出力占有点数 | |
DC5V内部消費電流 | |
外形寸法 | 高さ(H) |
幅(W) | |
奥行き(D) | |
質量 |
AC入力 |
16点 |
AC100~120V(+10/-15%),50/60Hz(±3Hz) |
5%以内 |
約8mA(AC100V,60Hz) 約7mA(AC100V,50Hz) |
最大200mA 1ms以内(AC132V時) |
AC80V以上/5mA以上(50Hz,60Hz) |
AC30V以下/1.7mA以下(50Hz,60Hz) |
約12kΩ(60Hz),約15kΩ(50Hz) |
15ms以下(AC100V 50Hz,60Hz) |
20ms以下(AC100V 50Hz,60Hz) |
16点 1コモン |
フォトカプラ絶縁 |
AC1780Vrms/3サイクル(標高2000m) |
絶縁抵抗計にて10MΩ以上 |
IP1X |
ON表示(LED) |
18点ネジ端子台(M3ネジ) |
16点(I/O割付:入力 16点) |
50mA(TYP. 全点ON) |
98mm |
27.4mm |
90mm |
0.17kg |
