MELSEC iQ-RRX10 仕様
性能仕様
| 入力仕様 | |
| 入力形式 | |
| 入力点数 | |
| 定格入力電圧，周波数 | |
| 入力電圧歪率 | |
| 定格入力電流 | |

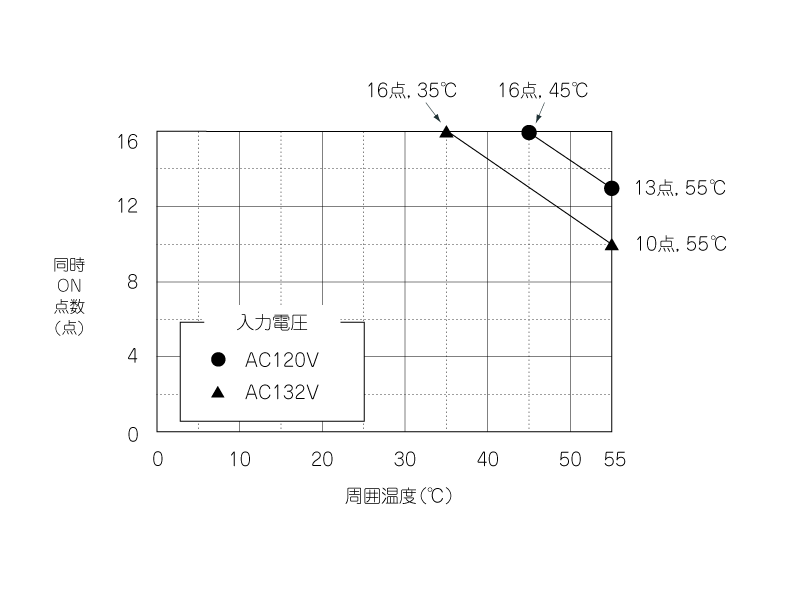

| 最大同時入力点数 | |
| 突入電流 | |
| ON電圧／ON電流 | |
| OFF電圧／OFF電流 | |
| 入力インピーダンス | |
| 入力応答時間 | OFF→ON |
| ON→OFF | |
| 入力コモン方式 | |
| 割込み機能 | |
| 共通仕様 | |
| 絶縁耐圧 | |
| 絶縁抵抗 | |
| 保護等級 | |
| 外部配線接続方式 | |
| 入出力占有点数 | |
| DC5V内部消費電流 | |
| 外形寸法 | 高さ(H) |
| 幅(W) | |
| 奥行き(D) | |
| 質量 | |
AC入力 |
16点 |
AC100～120V（+10/-15％），50/60Hz（±3Hz） |
5％以内 |
8.2mA（AC100V，60Hz） 6.8mA（AC100V，50Hz） |
最大200mA 1ms以内 |
AC80V以上／5mA以上（50Hz，60Hz） |
AC30V以下／1.7mA以下（50Hz，60Hz） |
12.2kΩ(60Hz)，14.6kΩ(50Hz) |
15ms以下（AC100V 50Hz，60Hz） |
20ms以下（AC100V 50Hz，60Hz） |
16点 1コモン |
あり（ユニットパラメータで設定） |
AC1400Vrms 1分間 |
絶縁抵抗計にて10MΩ以上 |
IP1X |
18点ネジ端子台（M3ネジ） |
16点（I/O割付：入力 16点） |
110mA（TYP. 全点ON） |
106mm（ベースユニット取付け部98mm） |
27.8mm |
131mm |
0.18kg |
一般仕様
| 一般仕様 |
CPUユニットまたはリモートヘッドユニットの一般仕様を参照してください。 |
