概要
2002年発売開始以来、ご愛用いただいております、多回路電力計測ユニット(EcoMonitorⅡ)・可搬型多回路電力計測ユニット(可搬型EcoMonitorⅡ)を生産中止いたしますのでお知らせします。EcoMonitorⅡ・可搬型EcoMonitorⅡからの代替機種および切替え(更新)内容に関しまして、以下のとおりご案内いたします。今後とも倍旧のご愛顧の程お願い申し上げます。
生産中止対象機種一覧
品名 | 形名 | 受注停止時期 | 生産中止時期 | |
---|---|---|---|---|
多回路電力計測ユニット EcoMonitorⅡ |
EMU-F7P4-6 EMU-B7P4-6-A EMU-C7P4-6-A |
2018年5月 | 2018年6月 | |
通信モジュール | EMU-BCM EMU-CCM |
|||
貫通形5A電流センサ(EcoMonitorⅡ専用) | EMU-CT5-6 | |||
電流センサ専用ケーブル(EcoMonitorⅡ専用) | EMU-CB-C*M(*=5,10,20) EMU-CB-C*MS(*=5,10,20) |
|||
パルス入力専用ケーブル | EMU-CB-P3M | |||
原単位管理ソフトウェア | EMU-SW2-BUM | |||
壁掛け用保護カバー | EMU-CV-F7P | |||
壁掛け用金具 | EMU-KG-F7P | |||
可搬型多回路電力計測ユニット | PEM-F7P4-6 PEM-B7P4-6-A |
|||
電流センサ専用ケーブル | PEM-CB-C*M(*=5,10,20) PEM-CB-C*MS(*=5,10,20) |
|||
クランプ形電流センサ専用ケーブル | PEM-CL-C*M(*=5,10,20) PEM-CL-C*MS(*=5,10,20) |
|||
電圧ケーブル(5m) | PEM-CB-V5M | |||
電源コード | PEM-CB-PS | |||
携帯かばん | PEM-BAG |
代替機種への更新に関して

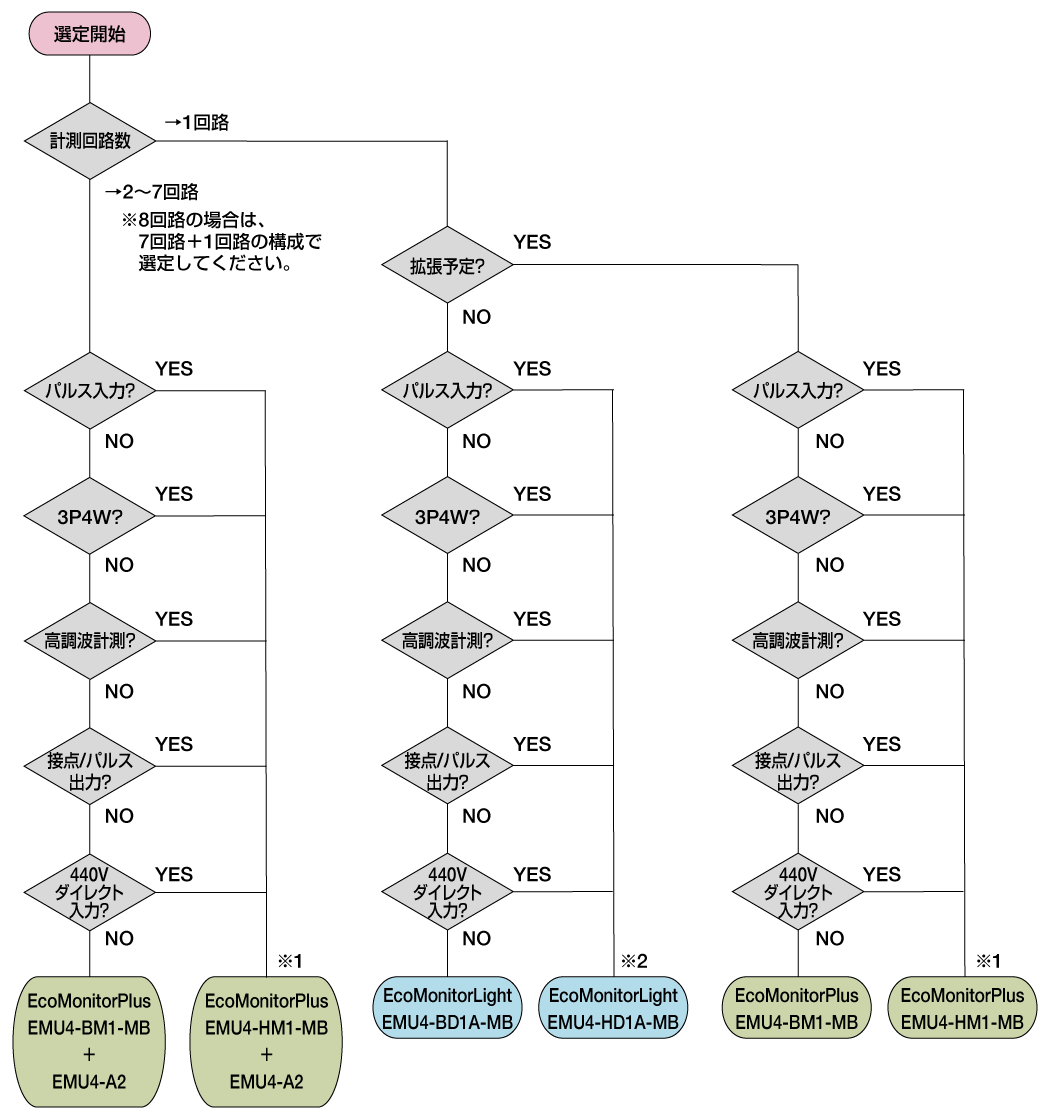

EcoMonitorLightおよびEcoMonitorPlusへ更新する際の機種選定の考え方
EcoMonitorLightおよびEcoMonitorPlusへ更新する際の機種選定の考え方をフローで示します。
1:パルス入力は、1点までとなります。2点以上の場合は、EMU4-PX4も追加してください。
2:パルス入力は、1点までとなります。2点以上の場合は、EcoMonitorPlusも追加してください。
更新組み合わせ例
以下の条件でEcoMonitorⅡからEcoMonitorPlusへの更新を行った例を示します。
相線式 | 3P3W |
---|---|
通信方式 | B/NET伝送 |
回路数 | 計測4回路+パルス入力4回路 |
定格電圧 | 220V |
定格電流 | 50A |
EcoMonitorⅡ ※既設
品名 | 形名 | 個数 |
---|---|---|
多回路電力計測ユニット (EcoMonitorⅡ) |
EMU-B7P4-6-A | 1 |
分割形電流センサ | EMU-CT50 | 8 |
電流センサ専用ケーブル | EMU-CB-C10M | 4 |
パルス入力専用ケーブル | EMU-CB-P3M | 1 |
EcoMonitorPlus ※更新
1:エネルギー計測ユニット(EMU4-A2)の計測1回路が予備となっています。
品名 | 形名 | 個数 |
---|---|---|
エネルギー計測ユニット [電力計測経済品] |
EMU4-BM1-MB | 1 |
エネルギー計測ユニット [電力計測同電圧系統増設品] |
EMU4-A2 | 2 |
パルス入力ユニット | EMU4-PX4 | 1 |
B/NET通信ユニット | EMU4-CM-B | 1 |
小形表示ユニット | EMU4-D65 | 1 |
分割形電流センサ | EMU-CT50-A | 8 |
※1 | - | - |
※2 | - | - |
1:分割形電流センサからエネルギー計測ユニット間のケーブルは、汎用ケーブルを使用します。
2:パルス入力用のケーブルは、汎用ケーブルを使用します。
その他、外形寸法やCT(分割形電流センサ・貫通形5Aセンサ)の置き換え情報など、更新提案資料に詳しく記載しています。
ページ上部のリンクからダウンロードしてご利用ください。
