ビジョンセンサ VS20 特長
![](/fa/products/assets/img/img_mv-1_sm.jpg)
![](img/vs20_key_visual.jpg)
設置条件に合わせたカスタマイズ
コンパクトな手のひらサイズ
狭いスペースでの設置に最適な一体型コンパクトサイズ。
設置スペースに合わせて、形状を変えることも可能です。
![](img/vs20_sec01_feat01.jpg)
製品ラインアップ
お客様の用途に合わせて選択できます。
項目 | VS20M-11F310 | VS20M-12F410 | VS20C-12F410 | VS20M-13F410 | VS20C-13F410 | |
---|---|---|---|---|---|---|
撮像 | モノクロ | モノクロ | カラー | モノクロ | カラー | |
画像解像度 [ピクセル] | 640×480(標準) | ● | ● | ● | ● | ● |
640×480(2×拡大) | — | ● | ● | ● | ● | |
800×600(2×拡大) | — | — | — | ● | ● | |
最大画像取込みスピード | [フレーム/秒] | 40 | 75 | 55 | 75 | 55 |
プロセッサ能力*1 | [倍] | 1 | 2 | 2 | 2 | 2 |
PatMax RedLine® | — | — | — | — | — | |
スプレッドシート | — | — | — | — | — | |
EasyBuilder | ||||||
位置決めツール | パターン | ● | ● | ● | ● | ● |
エッジ、エッジ交点、 円*2 |
— | — | — | ● | ● | |
有無判定ツール | パターン | ● | ● | ● | ● | ● |
ピクセル計数、輝度、 コントラスト |
— | ● | ● | ● | ● | |
エッジ、円 | — | — | — | ● | ● | |
寸法測定ツール | 距離、角度、円の直径 | — | — | — | ● | ● |
計数ツール | パターン、エッジ | — | — | — | ● | ● |
- *1.VS20M-11F310をもとにした倍率です。
- *2.検出した位置情報は他のツールの検査に使用できます。
- *3.詳細はラインアップをご参照ください。
ワーキングディスタンス
レンズから検査対象物までの距離をワーキングディスタンスと呼び、ビジョンセンサがその距離で見られる領域を視野と呼びます。以下のグラフを参考に、視野に合わせてワーキングディスタンスやレンズを選択してください。

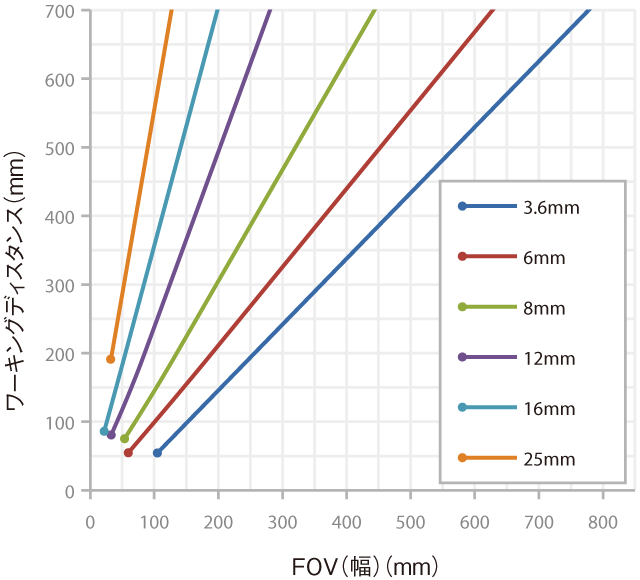

水平視野(640×480(デフォルト))
![](img/vs20_sec03_feat01.png)

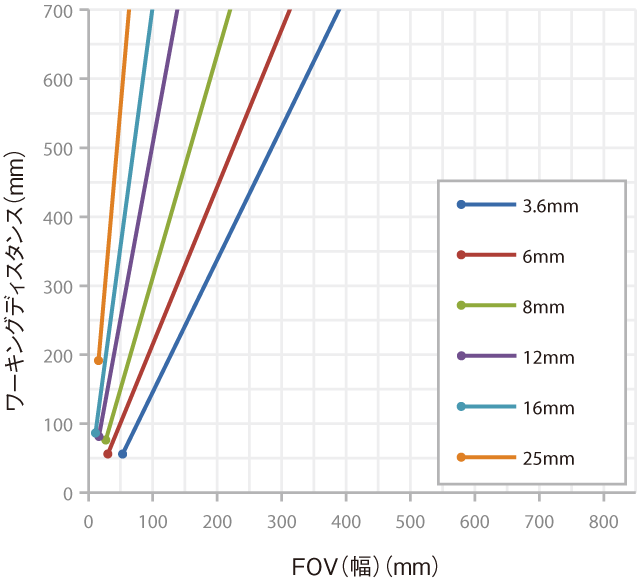

水平視野(640×480(2×画像拡大モード))
![](img/vs20_sec03_feat02.png)

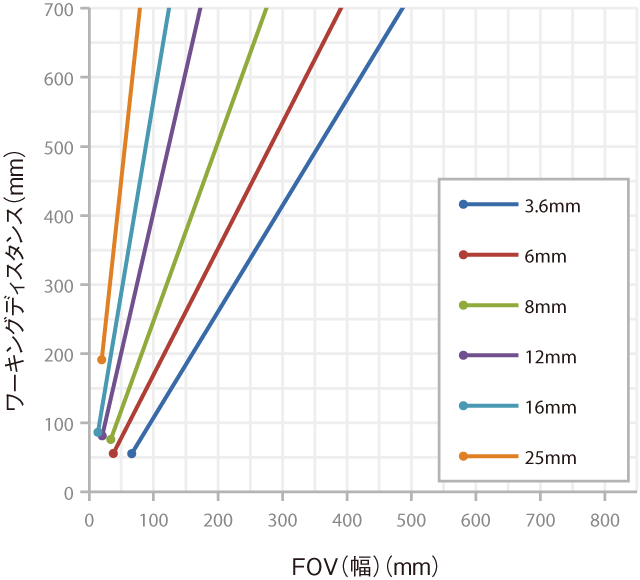

水平視野(800×600(2×画像拡大モード))
![](img/vs20_sec03_feat03.png)
