ビジョンセンサ VS70 特長
オートフォーカスモジュール搭載
オートフォーカスモジュールで容易にピントを合わせることができ、初期設定時や段取替えの工数削減につながります。また、手の届かないスペースなどに設置した場合でも、容易にピントを合わせられます。
マニュアルフォーカスレンズも用意しております。
防水・防塵
IP67規格に準拠しているため、塵や浸水に耐えられます。
製品ラインアップ
お客様の用途に合わせて選択できます。
■モノクロ
| 項目 | VS70M-600 VS70M-600-□ |
VS70M-800 VS70M-800-□ |
VS70M-802 VS70M-802-□ |
|
|---|---|---|---|---|
| 画像解像度 [ピクセル] | 640×480 | ● | ● | — |
| 800×600 | ● | ● | — | |
| 1600×1200 | — | — | ● | |
| 最大画像取込みスピード | [フレーム/秒] | 画像解像度640×480設定時:217 画像解像度800×600設定時:165 |
53 | |
| プロセッサ能力*2 | [倍] | 1 | 1.25 | 1.25 |
| PatMax RedLine® | VS70M-□-R、VS70M-□-ER：対応 VS70M-□、VS70M-□-E：非対応*3 |
|||
| EasyBuilder | ● | ● | ● | |
| スプレッドシート | VS70M-□、VS70M-□-R：対応 S70M-□-E、VS70M-□-ER：非対応*3 |
|||
■カラー
| 項目 | VS70C-600-R | VS70C-800-R | VS70C-802-R | |
|---|---|---|---|---|
| 画像解像度 [ピクセル] | 640×480 | ● | ● | — |
| 800×600 | ● | ● | — | |
| 1600×1200 | — | — | ● | |
| 最大画像取込みスピード | [フレーム/秒] | 画像解像度640×480設定時:135 画像解像度800×600設定時:100 |
33 | |
| プロセッサ能力*2 | [倍] | 1 | 1.25 | 1.25 |
| PatMax RedLine® | 対応 | |||
| EasyBuilder | ● | ● | ● | |
| スプレッドシート | 対応 | |||
- *2.VS70M-600-Eをもとにした倍率です。
- *3.詳細はラインアップをご参照ください。
ワーキングディスタンス
レンズから検査対象物までの距離をワーキングディスタンスと呼び、ビジョンセンサがその距離で見られる領域を視野と呼びます。以下のグラフを参考に、視野に合わせてワーキングディスタンスやレンズを選択してください。

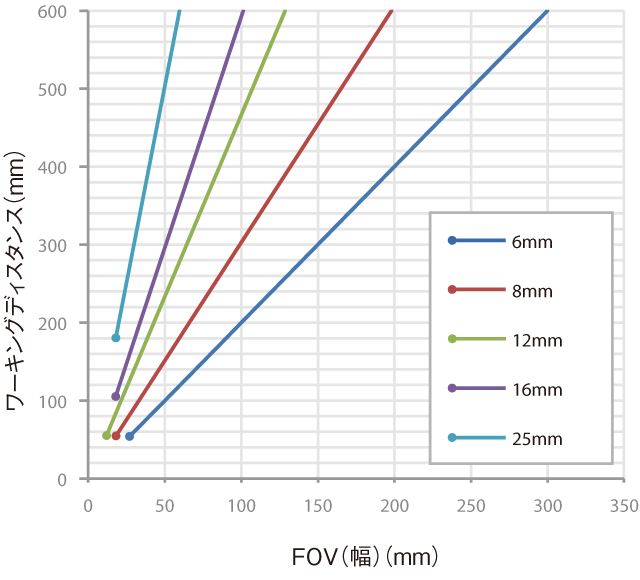

水平視野(640×480)

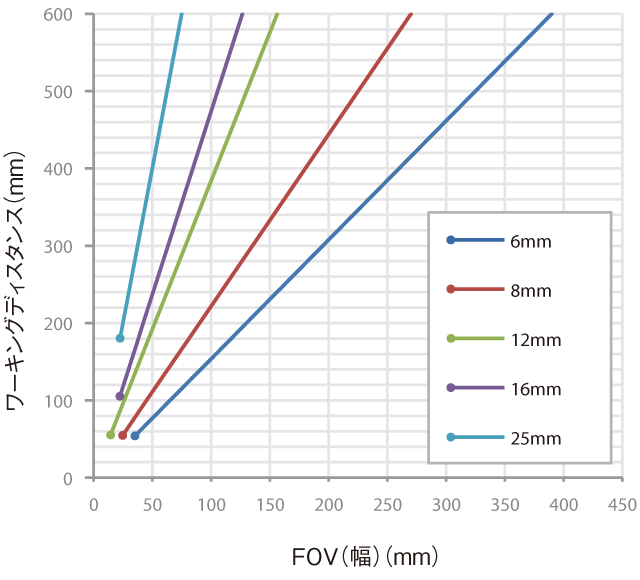

水平視野(800×600)

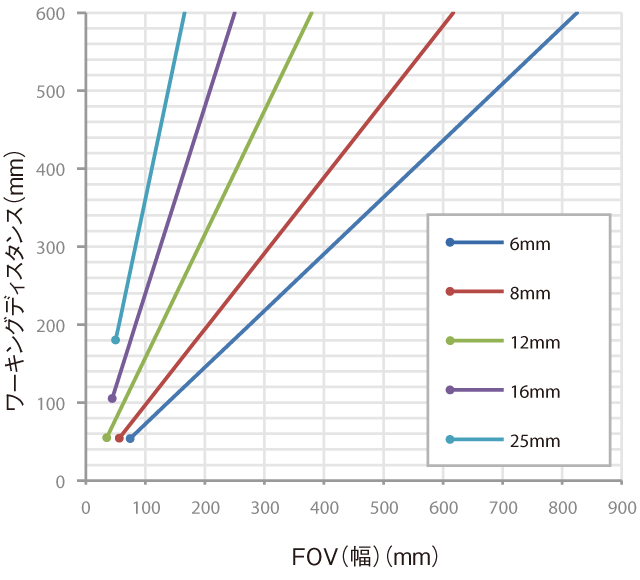

水平視野(1600×1200)
