配電用モールド変圧器 スーパー高効率モールド変圧器EX-αシリーズ

特長

アモルファス合金を鉄心に採用し、省エネ基準達成率※1約140％※2を実現した高効率シリーズ。

  1. 1.省エネ
    鉄心にアモルファス合金を使用し、トップランナーモールド変圧器Rシリーズを上回るトップクラスの省エネ性能を実現しました。
  2. 2.負荷率を問わず高い効率特性
    アモルファス合金の鉄心を使用すると無負荷損が小さくなるという特長を活かし、低負荷から高負荷まで運転時の負荷率を問わず高い効率特性を実現しました。
  3. 3.省スペース
    変電室内の盤収納を考慮し、幅・奥行きの寸法増加を最小限にしました。また、容量500kVA以下は総質量を2000kg以下としエレベータでの搬入を考慮しました。
  4. 4.耐震性の向上
    1000kVAまでは耐震性能を設計用標準震度2.0に対応しました。※3 ※4

効率曲線比較
（三相500kVA50Hz）

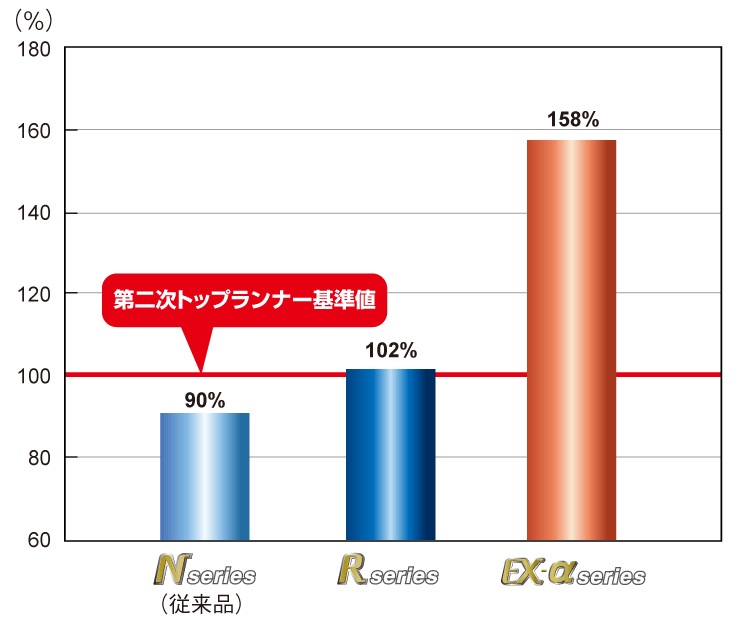

省エネ基準達成率比較
（三相500kVA50Hz 負荷率40%）

エネルギー消費効率比較（三相500kVA50Hz 負荷率40%）※5 ※6 ※7

  • ※1エネルギー消費効率の（トップランナー基準値/代表値）×100を示します。
  • ※2容量1000kVA以下の場合（1500kVA、2000kVAは除く）
  • ※3防振ゴムなしの場合となります。
  • v4変圧器の変位量を抑制する場合は、変圧器上部をワイヤ、アングルなどにより固定してください。
  • ※5電力量料金は12円/kWhで計算しております。
  • ※6CO2排出係数は0.551[kg-CO2/kWh] としております。［出所：平成25年経済産業省・環境省告示第14号及び第15号による］
  • ※7電力量料金及びCO2排出量は変圧器で発生する損失分のみの試算を示しています。
