配電用油入変圧器

標準付属品・オプション 特長

基礎ボルト［略称：キソボルト］

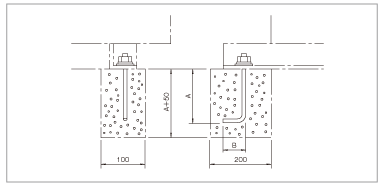

基礎ボルト付の指定がある場合には、下図の基礎ボルトを付属しますので下記の要領で変圧器を据付けてください。

行 寸法（mm） 適用
A B 基礎ボルト 防振ゴム無し 防振ゴム付
1 135 40 M10×165 ― 1ø10～200kVA, 3ø20～150kVA
2 135 50 M12×165 10～50kVA ―
3 230 50 M12×260 75～500kVA 1ø300, 500kVA, 3ø200～750kVA
4 340 63 M16×380 750kVA 1000～2000kVA
5 410 100 M24×460 1000～2000kVA ―

〈据付要領〉

  1. 1.外形図指定の据付穴位置に上図一点鎖線で示す基礎ボルト用の穴を掘り、基礎ボルトをその中に入れます。
  2. 2.変圧器を所定の位置に置き、基礎ボルトのナットをかけて基礎ボルトを穴につり下げます。
  3. 3.コンクリートなどで基礎ボルトを完全に固定した後、基礎ボルト用ナットを締付けて変圧器を固定します。
