2. 分析
省エネ支援アプリケーション EcoAdviserで
豊富な分析パターンを活用した省エネ分析を実現します。
複数台の設備から構成される生産ラインの情報を収集。「省エネ支援アプリケーション EcoAdviser」により、計測・保存したデータを様々な視点・手法でグラフ化し、客観的な分析に基づいた問題点把握と原因分析により改善策を導きます。
プログラムレスでカスタマイズ可能なダッシュボード機能によりボトルネック工程の特定が容易です。分析結果から、導いた改善策により、設備改善・運用改善に結びつけます。
EcoAdviserは、Edgecrossにも対応。マルチベンダーで構成される生産ラインからの情報も収集可能です。
省エネ支援アプリケーション EcoAdviser

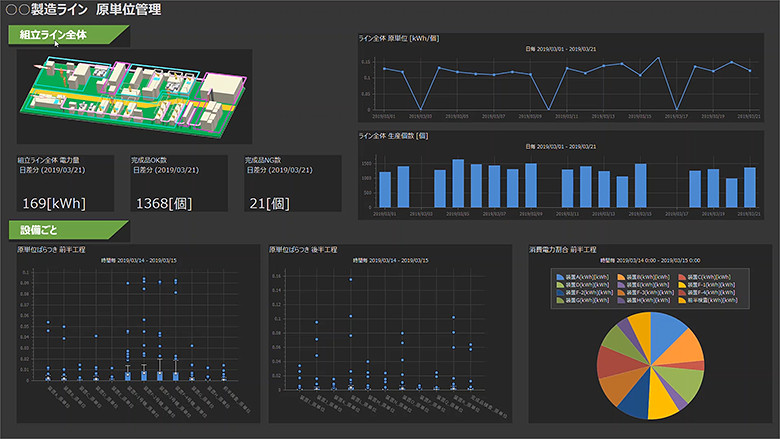

ダッシュボード(HTML)画面イメージ
![](img/analysis_img_02.jpg)
カスタマイズ可能なダッシュボード機能により、全体俯瞰。
工場全体⇒ライン⇒工程・設備と絞り込むことでエネルギーと生産のボトルネック工程の特定が可能に。
さらに、稼働状況から運用管理上の問題を分析することで改善につなげることが可能です。
省エネ支援アプリケーション EcoAdviserの特長
EcoAdviser 特長1
視点×手法により多角的な視点での省エネ分析を支援
<視点>
- 計測項目別
- 日付時刻別
- グループ別
(工程別、製造品種別など)
<手法>
- 時系列(折れ線、棒、積上げグラフ等)
- ばらつき/安定性比較(箱ひげ図)
- 割合(円グラフ)
- 順位(横棒グラフ)
- 相関(散布図)
- 分布(ヒストグラム)
- 要因(パレート図)
計測データの時系列比較表示に加え、
各視点における分析・集計グラフにより分析を支援
活用例
複数工程のエネルギー情報と生産情報を収集
- 円グラフ
- 順位グラフ
- 時系列グラフ
- 箱ひげグラフ
- 散布図
- パレート図
- ヒストグラム
様々な統計グラフにより、
多角的に運用上の課題を把握することが可能に。
EcoAdviser 特長2
簡単設定(プログラムレス)でシステム構築
1)個別の作り込み・エンジニアリング不要。設定のみでシステム立上げや計測ポイントの追加・拡張が可能。EcoServerⅢ、Edgecrossの設定値のインポートも可能。

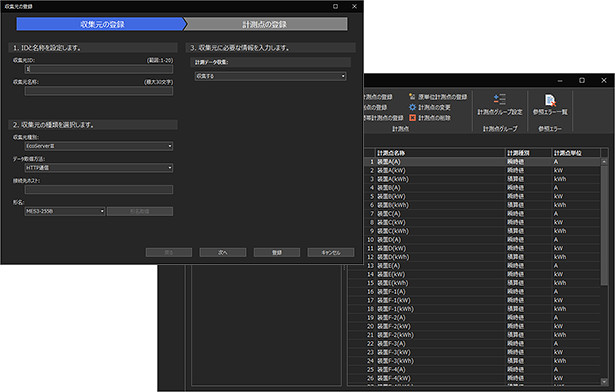

設定画面イメージ
![](img/analysis_img_04.jpg)
2)画面カスタマイズ可能なダッシュボードGUIを用意。
グラフ配置・サイズ変更・任意画像の読み込み等をマウス操作で簡単に行い、好みのレイアウトで画面カスタマイズ可能。

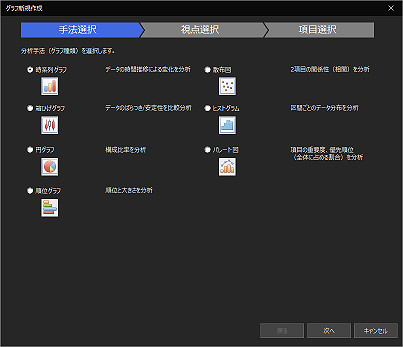

視点×手法を選択
![](img/analysis_img_05.jpg)
![](img/arr_org.png)

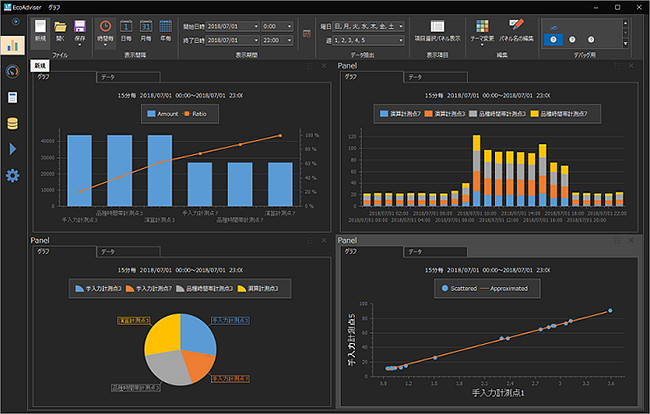

用途に合わせた分析グラフを作成
![](img/analysis_img_06.jpg)
EcoAdviser 特長3
複数のEcoServerⅢを統括。拡張が容易
1)複数のEcoServerⅢのデータを収集。多拠点一括管理が可能。※1
※1拠点間のVPN接続が必要です。

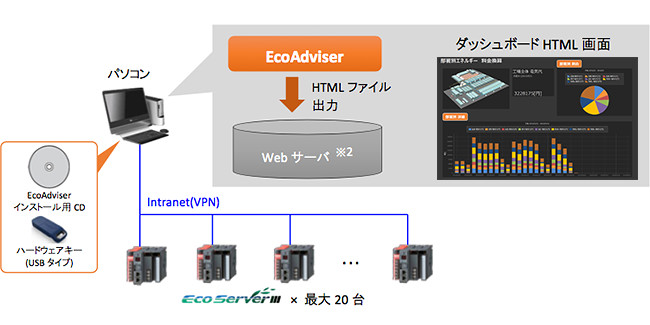

2)HTMLファイル出力機能による見せる化(システム拡張)が可能。
- 作成したダッシュボード画面のHTML出力が可能。
- PC上にWEBサーバをセットアップすれば、ダッシュボードHTML画面をイントラ上で閲覧可能。※2
※2パソコン上でWEBサーバのセットアップが必要です。
