3. 改善
省エネ支援アプリケーション EcoAdviserによる
分析結果に基づく、設備改善や運用改善を実施します。
設備改善
運用改善
既存設備・機器を高効率設備・機器に置き換えることで、省エネ効果を向上させます。
FREQROL-F800/F700PJ,IPMモータMM-EFS
プレミアム高効率IPMモータも、省エネ汎用インバータ駆動へ。
汎用モータの可変速制御により、ファン・ポンプ向けの省エネ機器として活躍。そしていま汎用モータより、さらに高効率のIPMモータも駆動可能な、ファン・ポンプ用インバータ「FR-F800シリーズ」と、小形機種「FR-F700PJシリーズ」が登場しました。またIPMモータも、省エネ性をより追求した「MM-EFSシリーズ」をラインアップ。RS-485端子を標準装備して、通信オプションにより多彩なネットワークと接続できます。
- 回転数制御による省エネ化の実現
- IPMモータならこんなに高効率・省エネ
- 最適励磁制御による省エネ化の実現(汎用モータ)
汎用インバータFREQROL-A701
オールインワンの電源回生機能内蔵インバータ
定評ある三菱の高機能汎用インバータ「FR-A700シリーズ」に電源回生機能を搭載し、大きな制動能力を実現した「FR-A701シリーズ」が登場しました。電源回生機能をインバータに内蔵しているので、これまで必要であった複雑で面倒な配線作業が削減され、さらに省スペース化も実現できます。
電源回生モニタで回生電力量も確認することができるので、省エネ効果も一目瞭然です。
昇降機、クレーン装置、遠心分離機、巻取機など、回生トルクが発生する機械設備の省エネ化に貢献します。
- 電源回生機能による省エネ
- 省配線・省スペースを実現
- 大きな制動能力を発揮
- A700の高機能・高性能を踏襲
プレミアム効率モータSF-PRシリーズ
先進の高効率技術で省エネルギーに貢献。
業界トップレベルの高効率を実現するとともに、インバータ駆動特性の向上を実現した省エネモータ「スーパーラインプレミアムシリーズSF-PR」。
当社標準効率モータSF-JRシリーズと取付け寸法(わく番号)互換のため、置換えがスムーズです。また当社配制機器との組合せを考慮した設計によりSF-JRシリーズとほぼ同等の配制機器をご使用いただけます。
平成26年度には日本機械工業連合会「優秀省エネルギー機器表彰・会長賞」を受賞しています。
- トップランナー基準(IE3)対応の省エネ性
- インバータとの組合せで低速域の定トルク運転が可能
- 互換性のある取付寸法
- 配制機器との組合せ
- 1台で日本国内と米国に対応
CNC主軸モータSJ-Dシリーズ
省エネ化と加工時間短縮、耐久性・環境対応を考慮。
環境対策への要求がますます高まりつつある社会に対応するべく、「省エネルギー」「省資源」、さらには「安全性」「信頼性」を高め、モータ性能を最大限まで引き出すCNC主軸モータ「SJ-Dシリーズ」が誕生。製品の信頼性をより高めるデザインを目指し、機能とデザインの融合を図りました。
- 高効率(省エネルギー)
- 高速
- 軽量/低振動
- 信頼性向上
スーパー高効率油入変圧器EX-βシリーズ
一歩進んだ省エネへ。小型・高性能な変圧器。
独自の技術革新により、スーパー高効率油入変圧器「Ex-βシリーズ」をラインアップ。磁区制御電磁鋼帯を採用し、巻線を最適設計することにより、トップランナー変圧器「Rシリーズ」を一段超える省エネ性能を実現させました。
- 高負荷率領域でも高効率を実現する低損失設計
- メンテナンス性と耐震性能※を向上
※:特にご指定がない場合は、仕様書ではJEM TR-252の耐振標準に従い、設計用標準震度1.0としています。
生産ラインにおけるボトルネックを解明し、改善策を実施します。
改善例:リフロー装置の待機電力の見直し

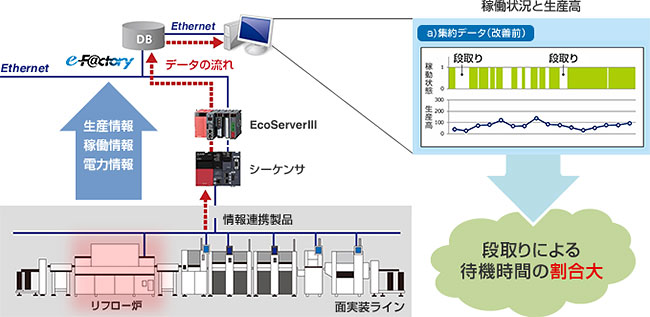

EcoServerⅢで各設備の電力使用量を集約し、EcoAdviserで分析
生産ラインにおいて、EcoAdviserで各設備の電力使用量を分析した結果、生産ライン全体の消費電力の約6割を占めている設備が「リフロー炉」と判明。
この設備は、運転/待機に関わらず、加温のため待機中も電力を消費しており、段取り時間の電力がエネルギーの無駄につながっていた。
![](img/improvement_img_01.jpg)
STEP 1
- 稼働管理システムにより、ラインを構成する各設備の稼働状況を集約・分析
- 各設備毎の電力使用量を計測し、設備稼動状況との相関を分析することで、電力のムダを可視化

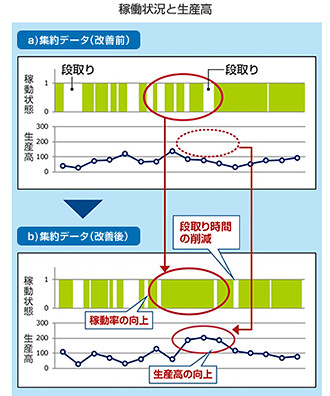

STEP 2
- 段取の効率化・改善により、段取り時間を最適化
![](img/improvement_img_02.jpg)
エネルギー原単位を改善。
