MELSEC iQ-Rシリーズ C言語インテリジェント機能ユニット
C言語インテリジェント機能ユニットは、シーケンサCPUと連携して機能拡張、IoT化を実現できるユニットです。シーケンサCPUで制御処理、C言語インテリジェント機能ユニットで情報処理を行うことで、シーケンサCPU単体では困難だった演算性能・機能を実現できます。複数のOSに対応しており、様々なアプリケーション開発が可能なLinux®や高精度のデータ分析が可能なVxWorks®を動作できます。複雑な演算やプロトコル変換など、お客様のシステムに合わせた機能を実装できます。

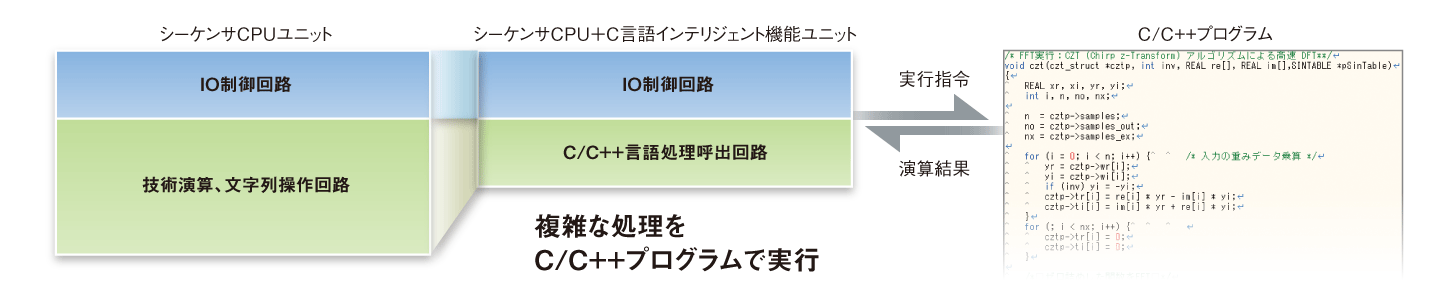

複雑な演算処理をC/C++で補助
I/O制御は簡単に構築できるラダープログラムですが、複雑な技術計算や文字列を扱う処理をプログラムするのは、多大な開発工数がかかり、メンテナンスも大変でした。C言語インテリジェント機能ユニットを使えば、ラダープログラムより直接C/C++プログラムの実行や、双方向への割込み処理等が実現できます。複雑なラダープログラム作成をC/C++で補助することもでき、プログラム全体の容量を減らしつつ、より複雑なプログラムが簡単に作り込めます。また、機密性を図りたいラダープログラムの処理部分にC言語インテリジェント機能ユニットを使うことで、独自技術の流出も防げます。
手軽にアプリケーションを開発
CW Workbench*1を使ってC/C++言語でのプログラミング、そしてCW-SimやCW-Sim Standaloneを使ってハードウェアなしでのVxWorks®のシミュレーションを行えます。
*1.各ソフトウェアの詳細は「性能仕様」をご参照ください。
製品一覧
| 形 名 | 概 要 |
|---|---|
| 入出力点数：32点 エンディアン形式：リトルエンディアン SDメモリカード：使用可 OS：VxWorks® Version 6.9（出荷時組込み済み）、Debian GNU/Linux ワークRAM：128MB |
|
| 入出力点数：32点 エンディアン形式：リトルエンディアン SDメモリカード：使用可 OS：VxWorks® Version 6.9（出荷時組込み済み）、Debian GNU/Linux ワークRAM：1GB |
| 形 名 | プリインストールソフトウェア | 備 考 |
|---|---|---|
| RD55UP06-V-BZ10 | SECS-Ⅰ(SEMI E4)､HSMS(SEMI E37)、SECS-Ⅱ(SEMI E5) に対応しています。 | |
| RD55UP12-V-BZ10 NEW | ||
| RD55UP06-V-BZ11 | SECS-Ⅰ(SEMI E4)､HSMS(SEMI E37)、SECS-Ⅱ(SEMI E5) 、GEM(SEMI E30)に対応しています。 （トレースデータ収集、リミット監視、プロセスプログラム管理、ドキュメントファイル出力には対応していません） |
|
| RD55UP12-V-BZ11 NEW | ||
| RD55UP06-V-BZ12 | SECS-Ⅰ(SEMI E4)､HSMS(SEMI E37)、SECS-Ⅱ(SEMI E5) 、GEM(SEMI E30)に対応しています。 （トレースデータ収集、リミット監視、プロセスプログラム管理、ドキュメントファイル出力には対応していません） |
|
| RD55UP12-V-BZ12 NEW | ||
| RD55UP06-V-BZ13 | SECS-Ⅰ(SEMI E4)､HSMS(SEMI E37)、SECS-Ⅱ(SEMI E5) 、GEM(SEMI E30)に対応しています。 （トレースデータ収集、リミット監視、プロセスプログラム管理、ドキュメントファイル出力には対応していません） |
|
| RD55UP12-V-BZ13 NEW | ||
| RD55UP06-V-BZ14 | SECS-Ⅰ(SEMI E4)､HSMS(SEMI E37)、SECS-Ⅱ(SEMI E5) 、GEM(SEMI E30)に対応しています。 （トレースデータ収集、リミット監視、プロセスプログラム管理、ドキュメントファイル出力に対応しています） |
|
| RD55UP12-V-BZ14 NEW | ||
| RD55UP06-V-BZ15 | SECS-Ⅰ(SEMI E4)､HSMS(SEMI E37)、SECS-Ⅱ(SEMI E5) 、GEM(SEMI E30)に対応しています。 （トレースデータ収集、リミット監視、プロセスプログラム管理、ドキュメントファイル出力に対応しています） |
|
| RD55UP12-V-BZ15 NEW | ||
| RD55UP06-V-B050 | GigE規格対応のサーモカメラから温度値を取得し、出力できます。 |
