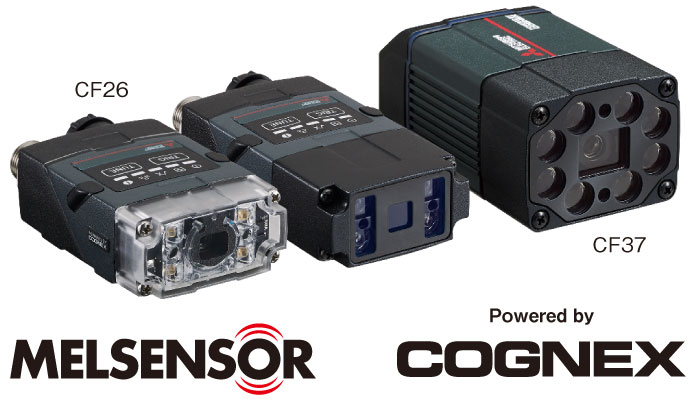

MELSENSORコードリーダ
- CF26-SR
- CF26-LR
- CF37-SR
- CF37-LR
- 難読コードや悪条件でも高い読取り率を実現します
- オートチューニングにより誰でも簡単に設定できます
- 三菱電機シーケンサ/GOTと容易に連携できます
用途例

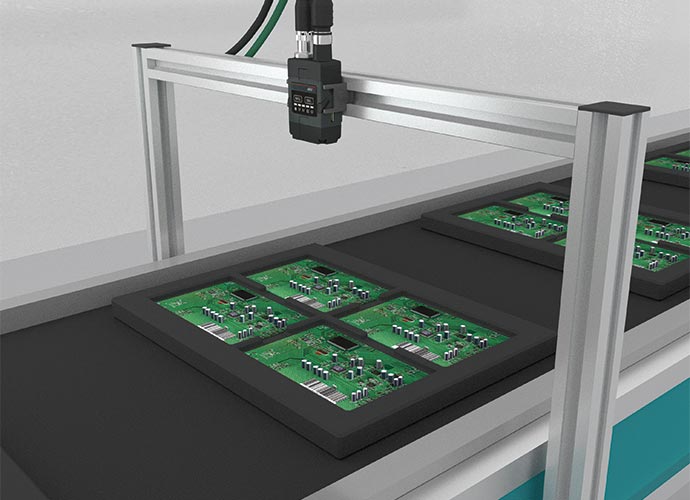

基板に印字されたコード読取り
基板に印字されたコードを読み取り、ロットの管理、出荷後のトレースなどを行います。集計結果と在庫数から、生産数や生産進捗の管理が簡単にできるため、無駄が無くなり、生産性が向上します。

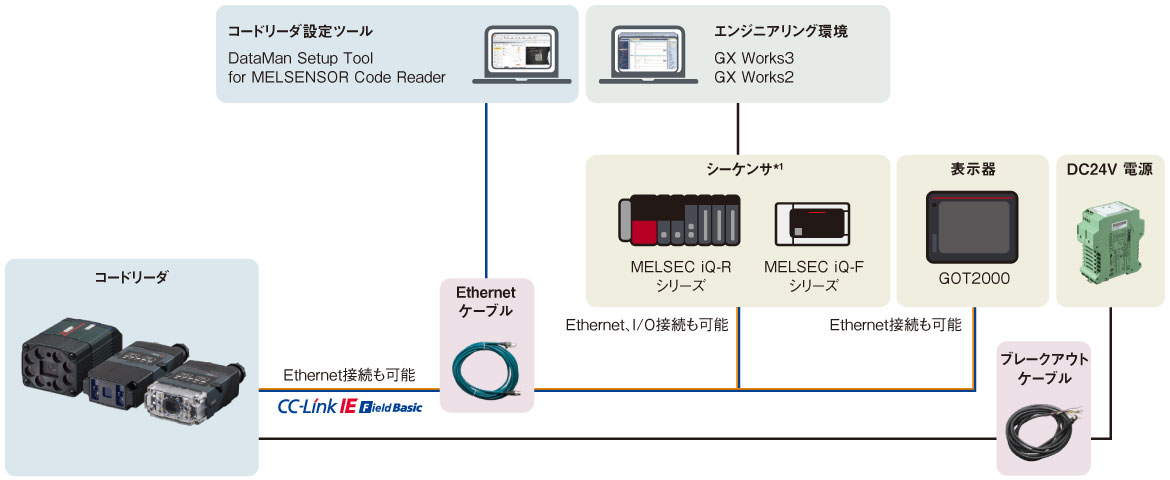

システム構成例CC-Link IE Field BasicEthernet
- *1.MELSEC-Q/L/Fシリーズにも対応しています。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | ● | ||||
| MELSEC-Qシリーズ*2 | ● | ● | ||||
| MELSEC-Lシリーズ*2 | ● | ● | ||||
| MELSEC iQ-Fシリーズ | ● | ● | ||||
| MELSEC-Fシリーズ | ● | |||||
- *2.CF37は、MELSEC-Q/Lシリーズの場合CC-Link IE フィールド Basicに非対応です。
仕様
一般仕様
| 項 目 | CF26 | CF37 |
|---|---|---|
| 使用周囲温度［℃］ | 0～40 | |
| 保存周囲温度［℃］ | －10～60 | －20～80 |
| 最大湿度［%RH］ | 95未満、結露なきこと | |
| 耐振動 | IEC 60068-2-6：10G（100m/s2、15mm、または10～500HZ）の振動を3つの各主要軸に2時間 | |
| 耐衝撃 | IEC 60068-2-27：11G（10ms）の 正弦半波衝撃を1000回 |
IEC 60068-2-27：80G（11msで800m/s2、正弦半波）の 衝撃を3つの各主要軸に18回 |
| 保護構造 | IP65 | IP67 |
| 設置場所*3 | 制御盤外 | |
- *3.以下の場所では、設置を避けてください。
- 周囲温度、周囲湿度が使用環境の範囲を超える場所
- 急激な温度変化で結露するような場所
- 腐食ガスや可燃性ガスの雰囲気中
- 粉塵、鉄粉、塩分の多い場所
- ベンジン、シンナー、アルコールなどの有機溶剤やアンモニア、苛性ソーダなどの強アルカリ物質が付着する恐れのある雰囲気中
- 振動や衝撃の激しい場所
- 水、油、薬品などがかかる恐れのある場所
性能仕様
| 項 目 | CF26-SR | CF26-LR | CF37-SR | CF37-LR |
|---|---|---|---|---|
| 対応コード | ||||
| 一次元コード | Code 128、Code 25、Code 93、Code 39、PharmaCode、 Codabar、Interleaved 2 of 5、UPC/EAN/JAN、MSI |
Code 128、Code 25、Code 93、Code 39、Codabar、 Interleaved 2 of 5、UPC/EAN、MSI |
||
| 二次元コード | Data Matrix （ECC 0、50、80、100、140、200）、QR Code、 Micro QR Code、MaxiCode、Aztec Code、VeriCode*4 |
Data Matrix （ECC 0、50、80、100、140、200）、QR Code、 Micro QR Code、MaxiCode、Aztec Code |
||
| スタックコード | PDF 417、EAN.UCC Composite、Micro PDF 417、DataBar | PDF 417、Micro PDF 417 | ||
| 光学特性 | ||||
| 撮像素子 | 1/3 インチ CMOS グローバルシャッター |
1/1.8 インチ CMOS グローバルシャッター |
||
| レンズ | Sマウント/6.2mm F：5、 リキッドレンズ |
Sマウント/16mm F：7、 リキッドレンズ |
Sマウント/10.3mm F：5、 リキッドレンズ |
Cマウント/24mm F：10、 リキッドレンズ |
| 画像解像度［ピクセル］ | 1280×960 | 2048×1536 | ||
| 処理速度 | ||||
| 最大画像取込みスピード*5［フレーム/秒］ | 45 | 55 | ||
| 最大デコード率［コード/秒］ | 45 | |||
| 通信 | ||||
| 通信 | RS-232（RxD、TxD（TIA/EIA-232-F基準））、 Ethernet、CC-Link IEフィールドネットワーク Basic、 SLMP、FTP |
RS-232（RxD、TxD（TIA/EIA-232-F基準））、 Ethernet、CC-Link IEフィールドネットワーク Basic、 SLMP、MODBUS®/TCP、FTP、EtherNet/IP™ |
||
| RS-232通信方式 | 全二重通信または半二重通信 | |||
| Ethernet通信速度［Mbps］ | 10/100 | 10/100/1000 | ||
- *4.ベリテック・アイコニックス・ベンチャーズ株式会社からライセンスの購入が必要です。
- *5.露光最小時の最大フレームレートです。
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
タイ、ベトナムも対応地域に含まれます。
