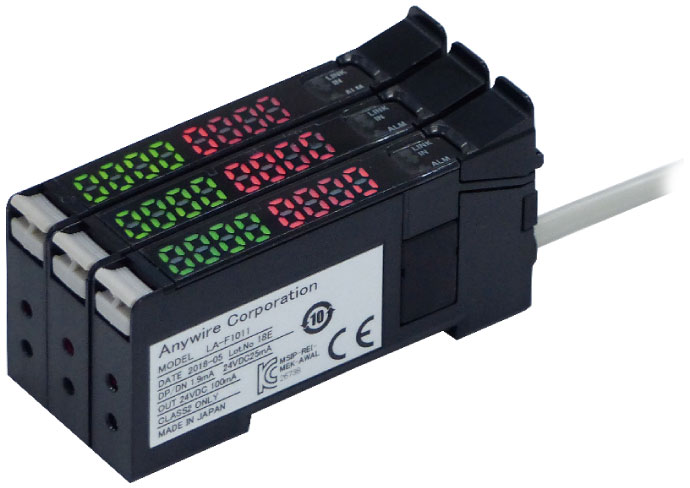

ASLINKAMP ファイバタイプ
- L□-F1011（ファイバタイプ（7セグ付き））
- BA-F116-□（ファイバタイプ（IP66））
- AFT-□（ファイバヘッド）
- リモートI/O不要で、AnyWireASLINK伝送ラインに直結できます
- 7セグ表示付きで、本体、シーケンサ側双方にてセンシングレベル監視ができます
- 各種パラメータ設定を上位から書込み、読出しできます
- 時分割で動作するため、ヘッドを密着させて配置しても干渉対策が不要です
用途例

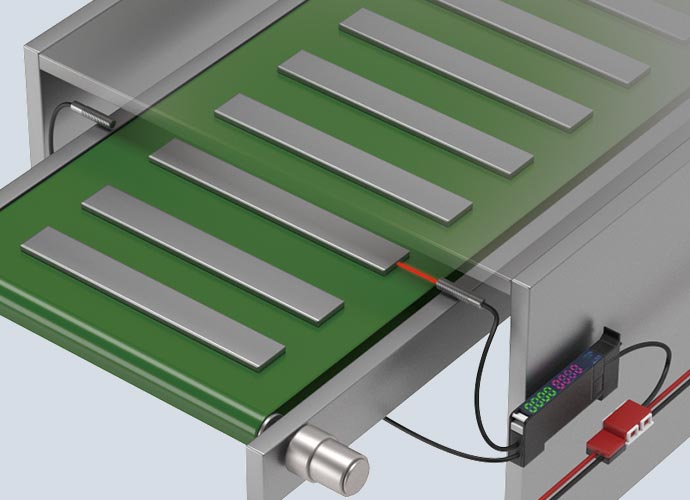

装置内の狭小部ワーク通過検出
ファイバで、狭小部のワーク通過を検出します。1チャンネル単位で増設可能な省配線ファイバアンプにより、検出箇所が分散しても集中しても柔軟に対応します。ファイバヘッド投受光面の汚れや位置ズレが発生しても、センシングレベル監視で予防保全が可能です。

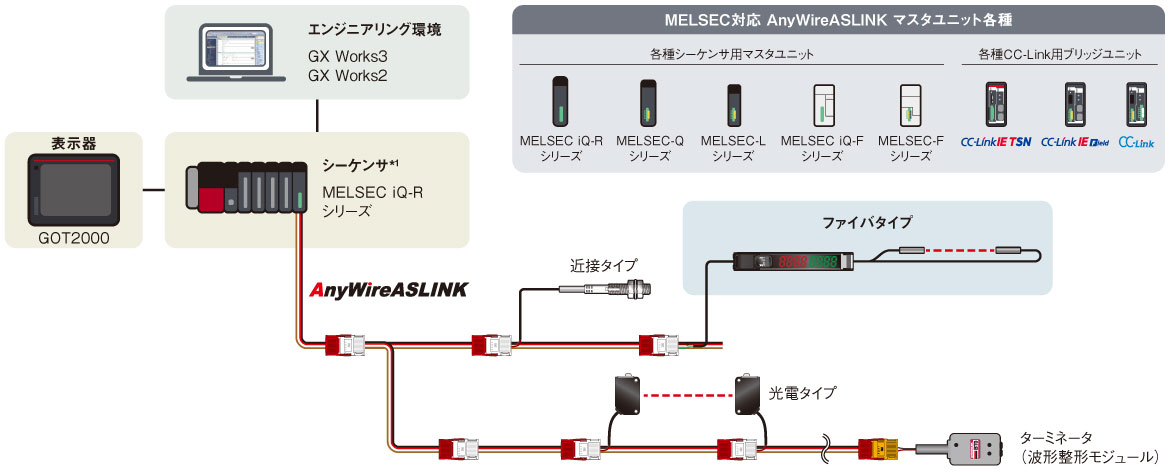

システム構成例AnyWireASLINK
- *1.MELSEC-Q/L/iQ-F/Fシリーズにも対応しています。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ● | |||||
| MELSEC-Fシリーズ | ● | |||||
仕様
一般仕様
| 項 目 | L□-F1011 | BA-F116-□ |
|---|---|---|
| 使用周囲温度［℃］ | 0～55 | |
| 保存周囲温度［℃］ | -25～75 | |
| 使用周囲湿度［%RH］ | 10～90、結露なきこと | |
| 保存周囲湿度［%RH］ | 10～90、結露なきこと | |
| 耐振動 | JIS B 3502、IEC 61131-2に準拠 | |
| 耐衝撃 | JIS B 3502、IEC 61131-2に準拠 | |
| 使用周囲照度 | 白熱ランプ 3000 lx以下 太陽光 10000 lx以下 | |
| 使用雰囲気 | 腐食性ガスがないこと | |
| 使用標高*2［m］ | 0～2000 | |
| 汚染度*3 | 2以下 | |
- *2.AnyWireASLINK機器を標高0mの大気圧以上に加圧した環境で使用、または保存しないでください。誤動作の原因となります。
- *3.その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。
ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。
性能仕様
| 項 目 | L□-F1011 | BA-F116-□ |
|---|---|---|
| 占有点数［点］ | 入力1 | |
| 子機増設 | 31台まで可能 | — |
| 検出距離（ATF-4使用時）［mm］ | 480（診断あり） 830（診断なし） |
480（診断あり） 820（診断なし） |
| 保護構造 | IP40 | IP66（保護カバー装着時） |
| 応答時間*4［サイクル］ | 1～2 | |
| 消費電流［mA］ | DP-DN側：1.9 24V-0V側：25 |
11 |
| 相互干渉防止機能 | ● | |
- *4.実際には伝送遅れ時間が発生します。詳しくは、エニイワイヤのマニュアルをご確認ください。
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
上記以外にも対応している地域があります。
