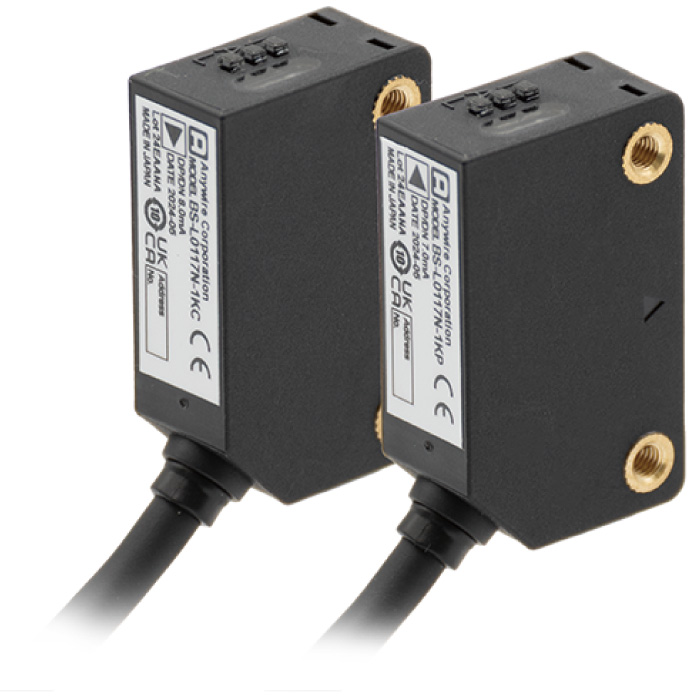

ASLINKSENSOR レーザタイプ
- BS-L0117-PC-SET
- BS-L0217-1K
- リモートI/O不要で、AnyWireASLINK伝送ラインに直結できます
- センシングレベル監視ができます
- 各種パラメータ設定を上位から書込み、読出しできます
- 省配線のため立上げ、メンテナンス作業が簡単です
用途例

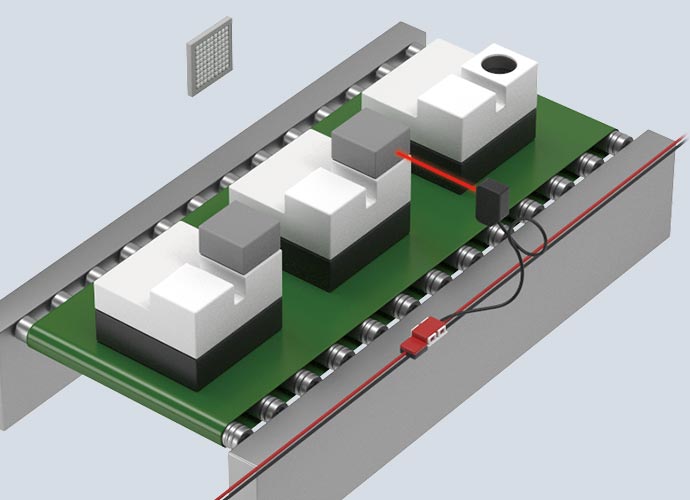

部品の取付け確認
取付け部品有無の確認において、光軸をピンポイントで合わせられます。リモートI/O機能内蔵センサのため伝送ラインに直結でき、分岐配線も可能なため、点在するセンサを簡単に配線できます。振動による位置ズレや粉塵の堆積が発生しても、センシングレベル監視で予防保全が可能です。

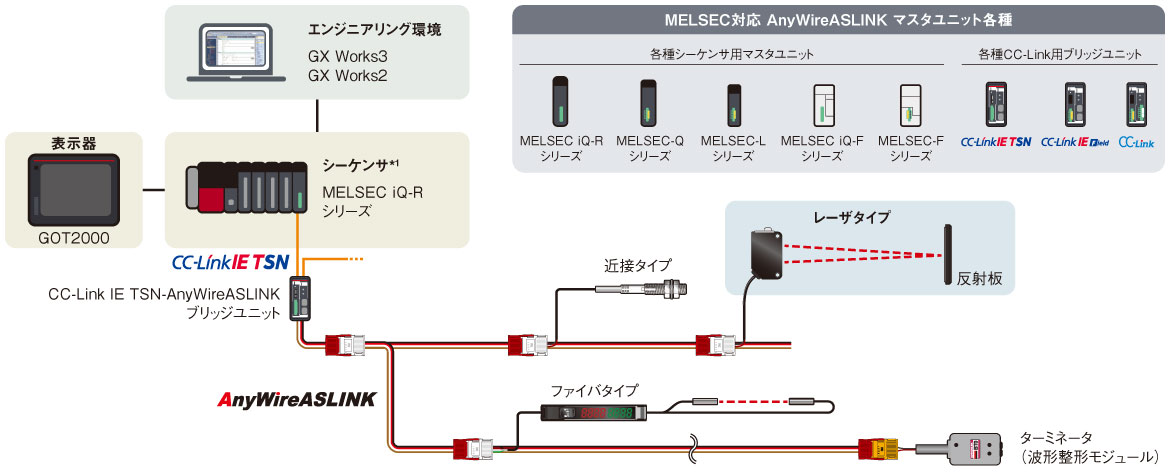

システム構成例AnyWireASLINK
- *1.MELSEC-Q/L/iQ-F/Fシリーズにも対応しています。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ● | |||||
| MELSEC-Fシリーズ | ● | |||||
仕様
一般仕様
| 項 目 | BS-L0117-PC-SET | BS-L0217-1K |
|---|---|---|
| 使用周囲温度［℃］ | 0～55 | |
| 保存周囲温度［℃］ | -25～70 | |
| 使用周囲湿度［%RH］ | 10～90、結露なきこと | |
| 保存周囲湿度［%RH］ | 10～90、結露なきこと | |
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | |
| 耐衝撃 | 147m/s2 X、Y、Z各方向3回 | |
| 使用周囲照度 | 受光面において、白熱電球3000 lx以下に相当する明るさ | |
| 使用雰囲気 | 腐食性ガスがないこと | |
| 使用標高*2［m］ | 0～2000 | |
| 汚染度*3 | 2以下 | |
- *2.AnyWireASLINK機器を標高0mの大気圧以上に加圧した環境で使用、または保存しないでください。誤動作の原因となります。
- *3.その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。
ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。
性能仕様
| 項 目 | BS-L0117-PC-SET | BS-L0217-1K |
|---|---|---|
| 占有点数［点］ | 出力1（投光）、入力1（受光） | 入力1 |
| 検出方法 | 透過 | 回帰反射 |
| 検出距離［m］ | 30 | 0.3～10（AKR-1使用時） |
| スポットサイズ［mm］ | 約ø2（距離2m） | |
| 光源（発光波長） | 赤色LED（655nm）JIS/IEC Class1 | |
| 保護構造 | IP67 | |
| 応答時間*4［サイクル］ | 1～2 | |
| 消費電流［mA］ | 7（投光）、8（受光） | 10 |
| 相互干渉防止機能 | ●*5 | |
- *4.実際には伝送遅れ時間が発生します。詳しくは、エニイワイヤのマニュアルをご確認ください。
- *5.制限あり。詳しくは、エニイワイヤのマニュアルをご確認ください。
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
上記以外にも対応している地域があります。
