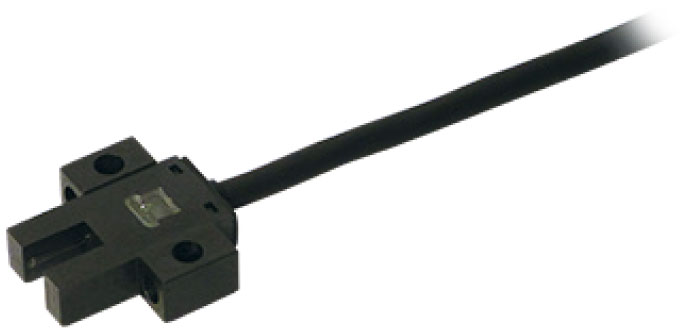

ASLINKSENSOR フォトインタラプタタイプ
- B297SB-01-1K40
- リモートI/O不要で、AnyWireASLINK伝送ラインに直結できます
- センシングレベル監視ができます
- 各種パラメータ設定を上位から書込み、読出しできます
- 省配線のため立上げ、メンテナンス作業が簡単です
用途例
移動体の停止端やオーバーランなどの検出
移動体のドグを検出して、停止位置やオーバーランの有無などを監視します。リモートI/O機能内蔵センサのため伝送ラインに直結でき、分岐配線も可能なため、構造に合わせた柔軟な配線ができます。センサ検出面に埃などが堆積しても、センシングレベル監視で予防保全が可能です。

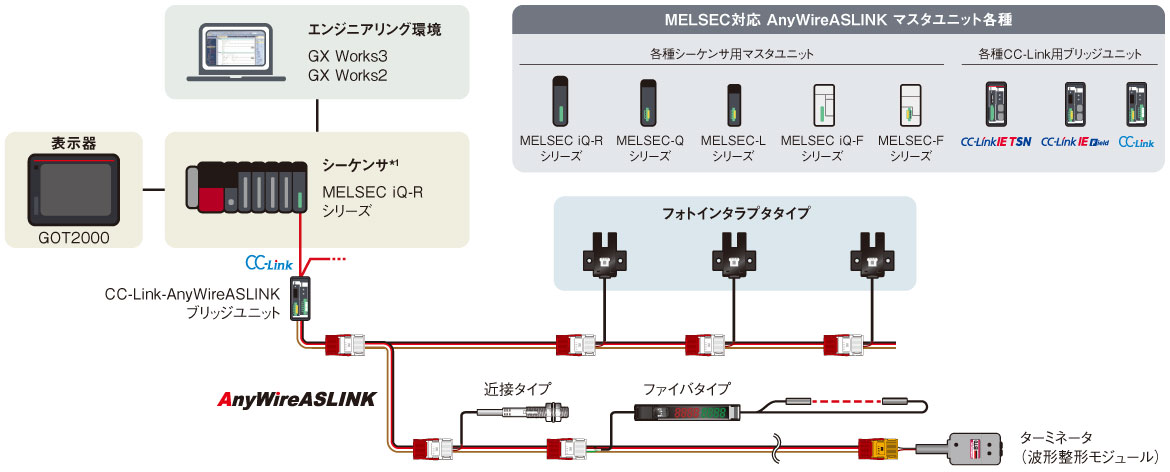

システム構成例AnyWireASLINK
- *1.MELSEC-Q/L/iQ-F/Fシリーズにも対応しています。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ● | |||||
| MELSEC-Fシリーズ | ● | |||||
仕様
一般仕様
| 項 目 | B297SB-01-1K40 |
|---|---|
| 使用周囲温度［℃］ | 0～55 |
| 保存周囲温度［℃］ | -25～75 |
| 使用周囲湿度［%RH］ | 10～90、結露なきこと |
| 保存周囲湿度［%RH］ | 10～90、結露なきこと |
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h |
| 耐衝撃 | 1000m/s2 X、Y、Z各方向3回 |
| 使用雰囲気 | 腐食性ガスがないこと |
| 使用標高*2［m］ | 0～2000 |
| 汚染度*3 | 2以下 |
- *2.AnyWireASLINK機器を標高0mの大気圧以上に加圧した環境で使用、または保存しないでください。誤動作の原因となります。
- *3.その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。
ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。
性能仕様
| 項 目 | B297SB-01-1K40 |
|---|---|
| 占有点数［点］ | 入力1 |
| 検出方式 | 赤外線通過 |
| 検出距離［mm］ | 5（溝幅） |
| 光源［nm］ | 赤外線LED 940 |
| 応答時間*4［サイクル］ | 1 |
| 消費電流［mA］ | 11 |
- *4.実際には伝送遅れ時間が発生します。詳しくは、エニイワイヤのマニュアルをご確認ください。
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
上記以外にも対応している地域があります。
