ASLINKSENSOR 光電タイプ
- BS-H0117（□）-PC□-SET
- BS-H0217（□）-□
- BS-H0317（□）-□
- LSL-H011-PC-SET
- LSL-H021-1K
- LSL-H031-1K
- リモートI/O不要で、AnyWireASLINK伝送ラインに直結できます
- センシングレベル監視ができます
- 各種パラメータ設定を上位から書込み、読出しできます
- 時分割で動作するため、密着させて配置しても干渉対策が不要です
用途例

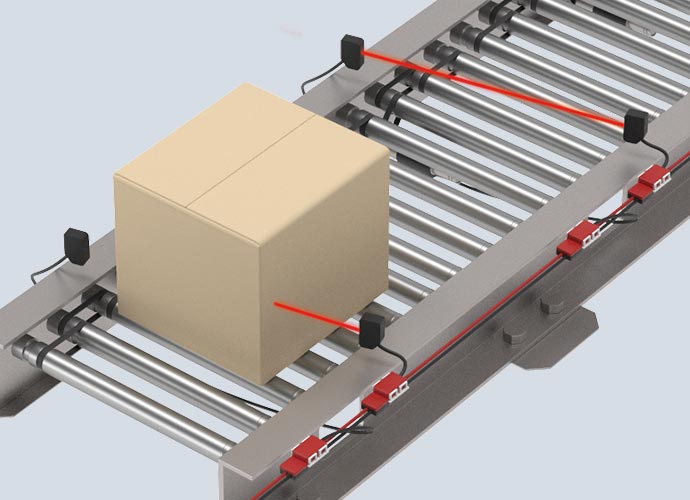

搬送工程の段ボール検出
段ボール箱の通過を検出します。リモートI/O機能内蔵センサにより伝送ラインに直結でき、分岐配線も可能なため、レーンに沿って点在するセンサを簡単に配線できます。紙粉で検出面が汚れても、センシングレベル監視で予防保全が可能です。
システム構成例AnyWireASLINK
- *1.MELSEC-Q/L/iQ-F/Fシリーズにも対応しています。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ● | |||||
| MELSEC-Fシリーズ | ● | |||||
仕様
一般仕様
| 項 目 | 光電タイプ（IP67） | 光電タイプ（IP67 社内規格耐油） | 光電タイプ（低消費電流） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| BS-H0117- PC□-SET |
BS-H0217-□ | BS-H0317-□ | BS-H0117G- PC-SET |
BS-H0217G- 1K |
BS-H0317G- 1K |
LSL-H011- PC-SET |
LSL-H021-1K | LSL-H031-1K | |
| 使用周囲温度［℃］ | 0～55 | ||||||||
| 保存周囲温度［℃］ | -25～70 | ||||||||
| 使用周囲湿度［%RH］ | 10～90、結露なきこと | 5～95、結露なきこと | 10～90、結露なきこと | ||||||
| 保存周囲湿度［%RH］ | 10～90、結露なきこと | 5～95、結露なきこと | 10～90、結露なきこと | ||||||
| 耐振動 | JIS B 3502、IEC 61131-2に準拠 | ||||||||
| 耐衝撃 | JIS B 3502、IEC 61131-2に準拠 | ||||||||
| 使用周囲照度 | 受光面において、白熱電球3000 lx以下に相当する明るさ | ||||||||
| 使用雰囲気 | 腐食性ガスがないこと | ||||||||
| 使用標高*2［m］ | 0～2000 | ||||||||
| 汚染度*3 | 2以下 | ||||||||
- *2.AnyWireASLINK機器を標高0mの大気圧以上に加圧した環境で使用、または保存しないでください。誤動作の原因となります
- *3.その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。
ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。
性能仕様
| 項 目 | 光電タイプ（IP67） | 光電タイプ（IP67 社内規格耐油）*4 | 光電タイプ（低消費電流） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| BS-H0117- PC-SET |
BS-H0217-1K | BS-H0317-1K | BS-H0117G- PC-SET |
BS-H0217G- 1K |
BS-H0317G- 1K |
LSL-H011- PC-SET |
LSL-H021-1K | LSL-H031-1K | |
| 占有点数［点］ | 出力1（投光） 入力1（受光） |
入力1 | 出力1（投光） 入力1（受光） |
入力1 | 出力1（投光） 入力1（受光） |
入力1 | |||
| 検出方法 | 透過 | 回帰反射 | 拡散反射 | 透過 | 回帰反射 | 拡散反射 | 透過 | 回帰反射 | 拡散反射 |
| 検出距離［mm］ | 5000 | 3000 （AKR-1 使用時） |
500 （白画用紙 100×100） |
5000 | 3000 （AKR-1 使用時） |
500 （白画用紙 100×100） |
5000 | 3000 （AKR-1 使用時） |
500 （白画用紙 100×100） |
| 最小検出体 | ø12mmの 不透明体 |
ø73mmの 不透明体 （AKR-1 使用時） |
— | ø12mmの 不透明体 |
ø73mmの 不透明体 （AKR-1 使用時） |
— | ø12mmの 不透明体 |
ø73mmの 不透明体 （AKR-1 使用時） |
— |
| 指向角［°］ | 2～10 | — | 2～10 | — | 2～10 | — | |||
| 光源 | 赤色LED | ||||||||
| 保護構造 | IP67 | IP67（社内規格耐油）*4 | IP64 | ||||||
| 応答時間*5［サイクル］ | 1～2 | ||||||||
| 消費電流［mA］ | 10 | DP-DN側：1.5 | DP-DN側：1.5 | ||||||
| 24V-0V側： 9.4（投光） 15.0（受光） |
24V-0V側：15 | ||||||||
| 相互干渉防止機能 | ● | ||||||||
- *4.エニイワイヤで規定した油、切削油*により耐油性の確認をしたものです。
油に対し壊れにくくなっておりますが、壊れないことを保証しているものではありません。
飛沫が常時かかる位置や噴流下ではご使用にならないでください。
エニイワイヤ規定切削油
不水溶性（ユシロンカットKM557、KZ313S）
水溶性（ユシローケンEC50、AP-EX-E7、FGS700）…周囲温度55℃にて浸漬エニイワイヤ規定潤滑油（ベロシティオイルNo.3）…周囲温度55℃にて浸漬
- *5.実際には「伝送遅れ時間」が発生します。詳しくは、エニイワイヤのマニュアルをご確認ください。
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
上記以外にも対応している地域があります。
