目的別ソリューション センサソリューション
ラインアップ
フリアーシステムズジャパン株式会社
サーモ監視カメラ
- A35 FOV □□
- A65 FOV □□
- A615 FOV □□
- 全画素温度情報を取得可能なサーモグラフィーカメラです
- 非接触で温度情報を取得できます
- シーケンサと直接接続できます
用途例
カメラでの温度情報取得
サーモグラフィーにより非接触で温度情報の取得が可能です。

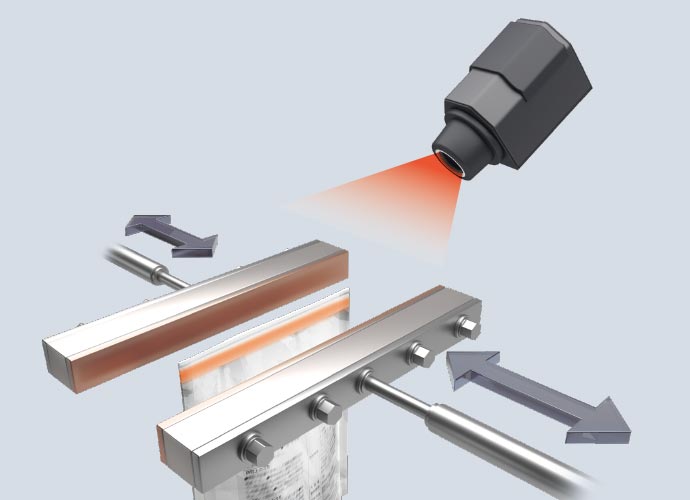

ヒートシール、ホットメルトの熱から接着品質の情報を取得します。これにより接着面が内側でも、表面への熱伝導により検査可能です。ネジのゆるみや、サビによる異常発熱、モーターのベアリングのゆるみによる発熱を検査し、保全計画に活用できます。
システム構成例バス接続
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ||||||
| MELSEC-Lシリーズ | ||||||
| MELSEC iQ-Fシリーズ | ||||||
| MELSEC-Fシリーズ | ||||||
仕様
一般仕様
| 項 目 | A35 FOV 69 | A35 FOV 13/25/45 | A65 FOV 25/45/90 | A615 FOV 7/15/25/45/80 |
|---|---|---|---|---|
| IR解像度［ピクセル］ | 320×256 | 640×512 | 640×480 | |
| NETD［mK］ | 50 | |||
| フレームレート［Hz］ | 30 | 60 | 30 | 50 |
| 温度レンジ 第1［℃］ | –25～+100 | –40～+150 | ||
| 温度レンジ 第2［℃］ | –40～+550 | 100～650 | ||
| 温度レンジ 第3［℃］ | — | 300～2000 | ||
| 温度精度 | ±5℃または±5% | ±2℃または±2% | ||
| サイズ（L×W×H）［mm］ | 104.1×49.6×46.6 | 271×126×128 | ||
性能仕様
| 項 目 | A35 FOV 69 | A35 FOV 45 | A35 FOV 25 | A35 FOV 13 | A65 FOV 90 | A65 FOV 45 | A65 FOV 25 |
|---|---|---|---|---|---|---|---|
| FOV視野［°］ | 69×56 | 45×35 | 25×19 | 13×10 | 90×69 | 45×37 | 25×20 |
| 焦点距離［mm］ | 9 | 7.5 | 13 | 25 | 7.5 | 13 | 25 |
| IFOV［mrad］ | 3.8 | 2.267 | 1.308 | 0.68 | 2.27 | 1.31 | 0.68 |
| F値 | 1.4 | 1.4 | 1.25 | 1.1 | 1.4 | 1.25 | 1.25 |
| 最短撮像距離［mm］ | 32 | 25 | 76 | 300 | 25 | 76 | 300 |
| 時定数［ms］ | Typical 12 | ||||||
| WD：0.5m 視野（W×H）［cm］ | 69×55 | 36×29 | 21×17 | 11×9 | 72×58 | 42×33 | 22×17 |
| WD：1m 視野（W×H）［cm］ | 138×110 | 73×58 | 42×33 | 22×17 | 145×116 | 84×67 | 44×35 |
| WD：2m 視野（W×H）［cm］ | 275×220 | 145×116 | 84×67 | 44×35 | 290×232 | 167×134 | 87×70 |
| 項 目 | A615 FOV 7 | A615 FOV 15 | A615FOV 25 | A615 FOV 45 | A615 FOV 80 |
|---|---|---|---|---|---|
| FOV視野［°］ | 7×5.3 | 15×11 | 25×19 | 45×34 | 80×64.4 |
| 焦点距離［mm］ | 88.9 | 41.3 | 24.6 | 13.1 | 6.5 |
| IFOV［mrad］ | 0.19 | 0.41 | 0.68 | 1.23 | 2.62 |
| F値 | 1.3 | 1 | |||
| 最短撮像距離［mm］ | 2000 | 500 | 250 | 150 | 65 |
| 時定数［ms］ | Typical 8 | ||||
| WD：0.5m 視野（W×H）［cm］ | — | 13×10 | 22×17 | 42×31 | 84×63 |
| WD：1m 視野（W×H）［cm］ | — | 26×20 | 44×33 | 83×62 | 167×126 |
| WD：2m 視野（W×H）［cm］ | 24×18 | 53×40 | 88×66 | 166×125 | 335×251 |
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
