透過型デジタル変位センサ
- HG-TC□□□
- HG-TC□□□-P

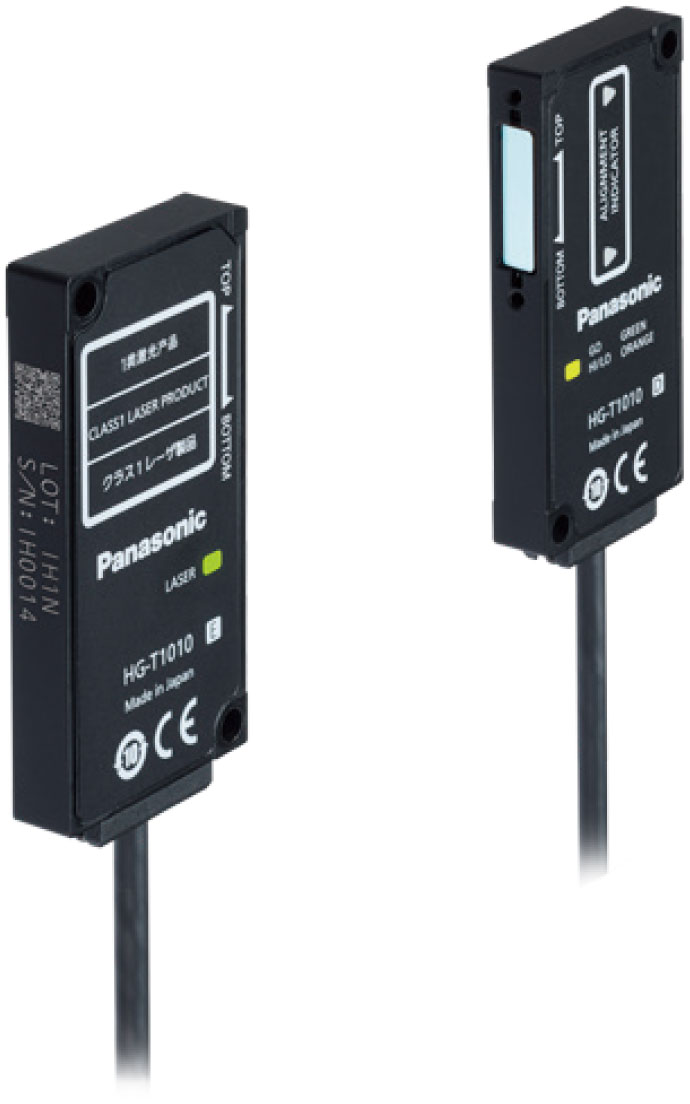

- 透過型デジタル変位センサHG-Tは、投光に10mmの帯状レーザを採用。受光にCMOS素子を採用した高精度位置計測を実現します（設置距離20mm時：繰返精度1µm、平均回数16回）
- センサ形状は厚み8mmの薄型形状で、設置スペースが限定された用途でも設置ができます
- 透明フィルムに最適な設定を行える判定レベル機能、微小な異物を無効化できる判定フィルタ機能など、用途に応じた調整ができます
- デジタル変位センサ用CC-Link対応通信ユニットSC-HG1-Cを経由して、最大15台の変位センサ測定値を直接上位に転送（接触式変位センサHG-Sとの混在接続が可能）
アンプが別途必要です。
用途例

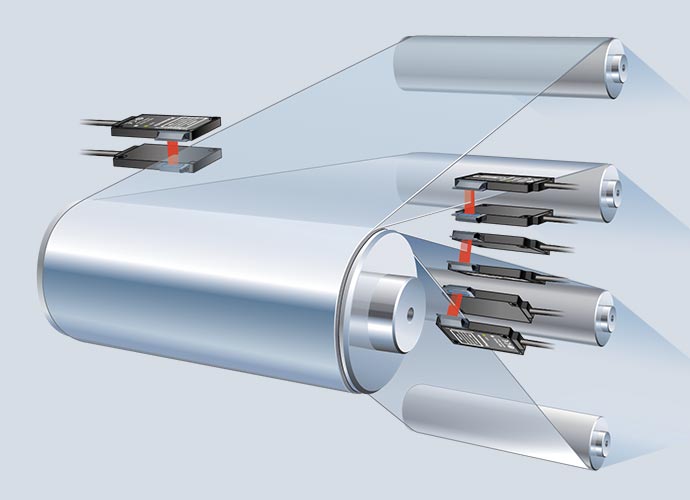

リチウムイオン電池捲回機での蛇行測定
高精度に巻取り時の蛇行制御が可能です。
通信ユニットを使用することでCC-Linkへ接続し、デジタルデータやON/OFF情報をリアルタイムに取得可能です。これにより、ネットワーク経由でセンサの設定の変更や、データをロギングすることでセンサの予兆保全などに活用できます。

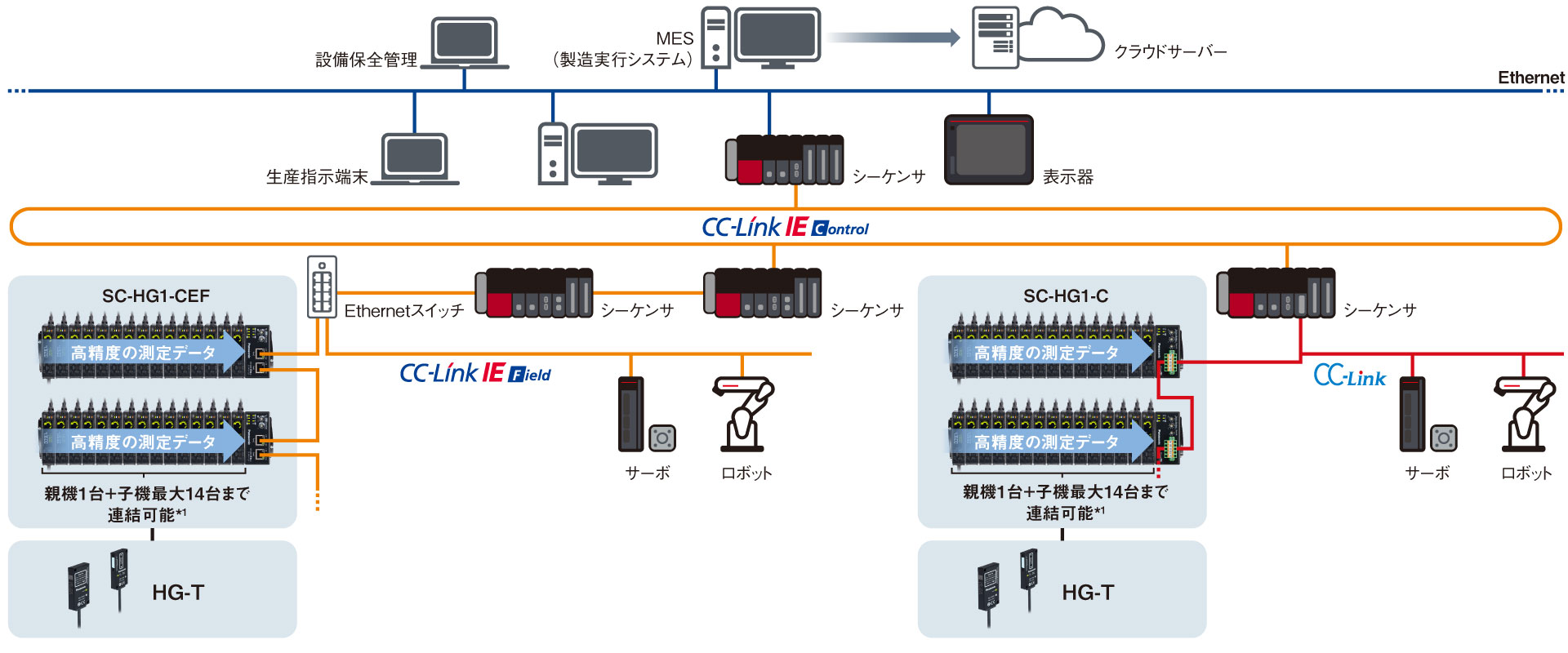

システム構成例CC-LinkCC-Link IE Field
- *1.デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | ● | ||||
| MELSEC-Qシリーズ | ● | ● | ||||
| MELSEC-Lシリーズ | ● | ● | ||||
| MELSEC iQ-Fシリーズ | ||||||
| MELSEC-Fシリーズ | ||||||
仕様
アンプ仕様
| 項 目 | 親機 | 子機 | ||
|---|---|---|---|---|
| 高機能タイプ | 高機能タイプ | 省配線タイプ | ||
| NPN出力 | HG-TC101 | HG-TC111 | HG-TC113 | |
| PNP出力 | HG-TC101-P | HG-TC111-P | ||
| 適合規制 | EMC指令、RoHS指令 | |||
| 組合せ可能なセンサヘッド | HG-T1010、HG-T1110 | |||
| コントローラ最大連結台数 | 親機1台に対して、子機は最大15台まで | |||
| 電源電圧 | DC24V±10% リップル0.5V（P-P）を含む | |||
| 消費電流 | 100mA以下（センサヘッド接続時） | |||
| アナログ出力 （切換え式） |
電圧 | • 電圧出力範囲：1～5V/F.S.（初期値） • 直線性：±0.05%F.S. • アラーム時出力：5.2V • 出力インピーダンス：最大100Ω |
— | |
| 電流 | • 電流出力範囲：4～20mA/F.S.（初期値） • 直線性：±0.25%F.S. • アラーム時出力：0mA • 負荷インピーダンス：最大250Ω |
— | ||
| 制御出力 （出力1、出力2、 出力3） |
NPN出力タイプ | NPNトランジスタ･オープンコレクタ • 最大流入電流：50mA • 印加電圧：DC30V以下（出力-0V間） • 残留電圧：1.5V以下（流入電流50mAの場合） • 漏れ電流：0.1mA以下 |
— | |
| PNP出力タイプ | PNPトランジスタ･オープンコレクタ • 最大流出電流：50mA • 印加電圧：DC30V以下（出力-+V間） • 残留電圧：1.5V以下（流出電流50mAの場合） • 漏れ電流：0.1mA以下 |
— | ||
| 短絡保護 | ●（自動復帰式） | — | ||
| 判定出力 | N.O./N.C. 切換え式 | — | ||
| アラーム出力 | アラーム時にオープン | — | ||
| 外部出力切換え | 出力1/出力2/出力3が｢3値｣、｢2値｣、｢論理｣、「論理2」へ切換え可能 | — | ||
| 外部入力 （入力1、入力2、 入力3） |
NPN出力タイプ | 無接点入力またはNPNトランジスタ･オープンコレクタ • 入力条件 無効：+8V～+V DCまたは開放 有効：0～+DC1.2V • 入力インピーダンス：約10kΩ |
— | |
| PNP出力タイプ | 無接点入力またはPNPトランジスタ･オープンコレクタ • 入力条件 無効：0～+DC0.6Vまたは開放 有効：+4V～+V DC • 入力インピーダンス：約10kΩ |
— | ||
| 入力時間 | • トリガ入力：2ms以上（ON） • レーザ投光停止入力、プリセット入力、リセット入力、バンク入力A/B：20ms以上（ON） |
— | ||
| 外部入力切換え | 入力1/入力2/入力3を｢プリセット/リセット/トリガ動作｣、 ｢バンク入力A/バンク入力B/選択（プリセット、リセット、トリガ）｣、 ｢レーザ投光停止｣へ切換え可能 |
— | ||
| サンプリング周期［ms］ | 1（標準）/0.5（高速） | |||
| 平均回数（応答時間） | 1回（2ms）、2回（3ms）、4回（5ms）、8回（9ms）、16回（17ms）、32回（33ms）、64回（65ms）、128回（129ms）、 256回（257ms）、512回（513ms）、1024回（1025ms） 切換え式 |
|||
| 表示分解能［µm］ | 1 | |||
| 表示範囲［mm］ | －199.999～199.999 | |||
| 干渉防止機能 | 装備 | — | ||
| 汚損度 | 2 | |||
| 使用標高 | 2000m以下 | |||
| 耐環境性 | 保護構造 | IP40（IEC） | ||
| 使用周囲温度［℃］ | －10～+50（ただし、結露および氷結しないこと）、保存時：－20～+60 | |||
| 使用周囲湿度［%RH］ | 35～85、保存時：35～85 | |||
| 耐電圧 | AC1000V 1分間 充電部一括・ケース間 | |||
| 絶縁抵抗 | DC250Vメガにて20MΩ以上 充電部一括・ケース間 | |||
| 耐振動 | 耐久10～150Hz 複振幅0.75mm（10～58Hz） 最大加速度49m/s2（58～150Hz） X、Y、Z各方向2時間 | |||
| 耐衝撃 | 98m/s2（約10G） X、Y、Z各方向5回 | |||
| 材質 | ケース部：ポリカーボネート、カバー：ポリカーボネート、スイッチ：ポリアセタール | |||
| ケーブル | 0.2mm2 2芯（茶、青リード線）/ 0.15mm2 7芯複合ケーブル2m付き |
0.15mm2 7芯複合ケーブル2m付き | — | |
| 本体質量［g］ | 約140 | 約60 | ||
- センサヘッド部はこちら
をご確認ください。 - ご使用の際は必ず取扱い説明書をご確認ください。
