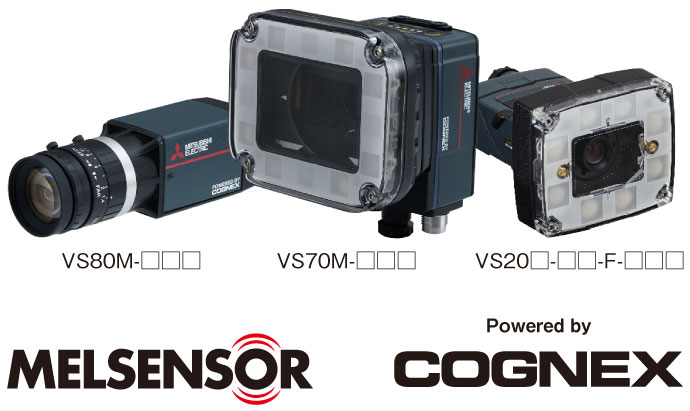

MELSENSORビジョンセンサ
- VS80M-□□□
- VS70M-□□□
- VS20□-□□-F-□□□
- 画像検査をオールインワン対応しています
- MELSENSOR ビジョンセンサと表示器 GOTの連携でビジョンセンサシステムを簡単に構築できます
- 優れたロバスト性PatMax RedLine®を搭載しています
（VS80、70）
用途例

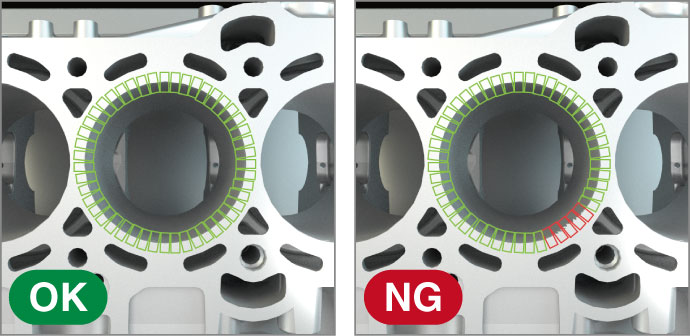

シリンダー開口部検査

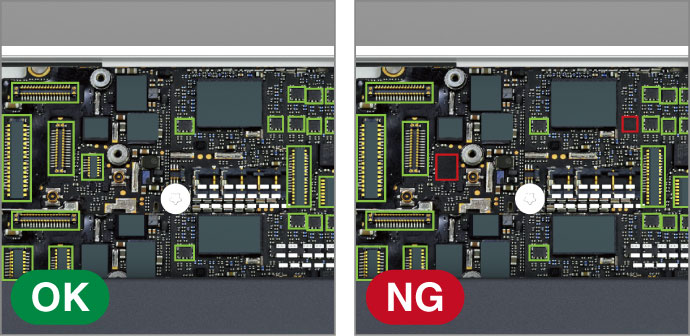

部品有無検査

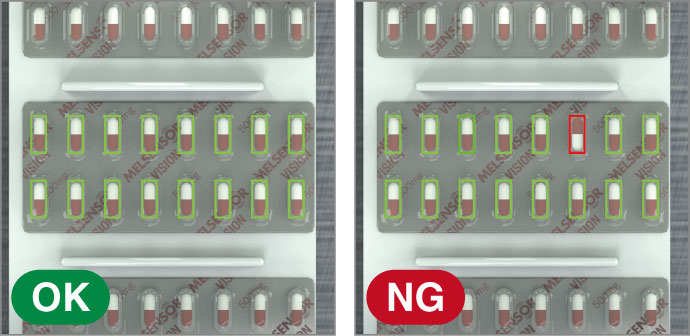

ブリスターパック医薬品検査

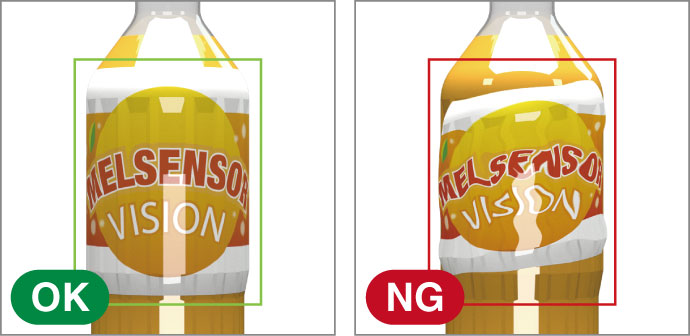

ラベル検査

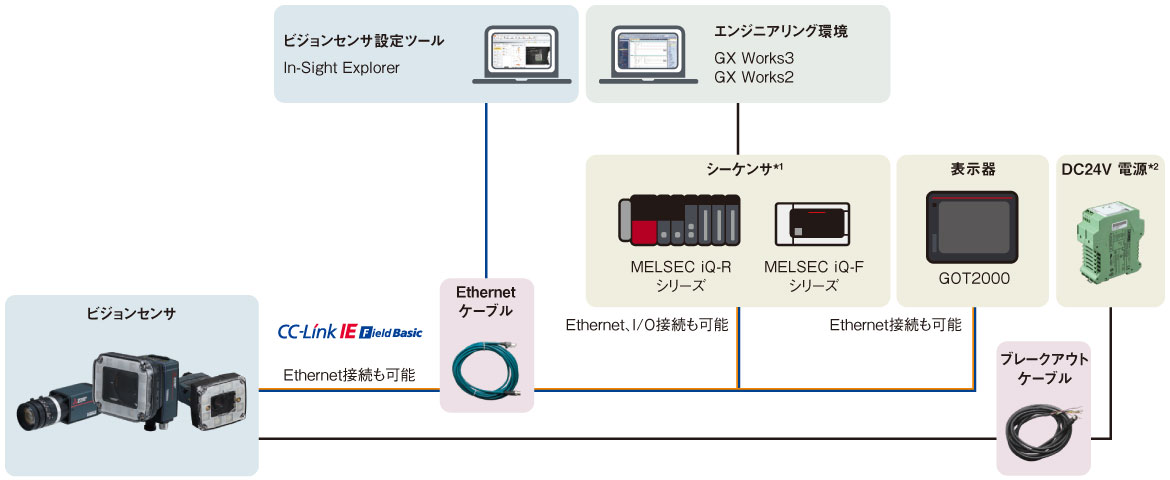

システム構成例CC-Link IE Field BasicEthernet
詳細はユーザーズマニュアル（SH-081768/SH-081888/SH-081890）をご参照ください。
- *1.MELSEC-Q/L/Fシリーズにも対応しています。
- *2.VS20、VS70のみ使用
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | ● | ||||
| MELSEC-Qシリーズ | ● | ● | ||||
| MELSEC-Lシリーズ | ● | ● | ||||
| MELSEC iQ-Fシリーズ | ● | ● | ||||
| MELSEC-Fシリーズ | ● | |||||
仕様
一般仕様
| 項 目 | VS80 | VS70 | VS20 |
|---|---|---|---|
| 使用周囲温度［℃］ | 0～35（ケース温度50℃以下） | 0～40（ケース温度50℃以下） | 0～40 |
| 保存周囲温度［℃］ | －20～80 | －10～60 | |
| 最大湿度［%RH］ | 80未満、結露なきこと | 95未満、結露なきこと | |
| 耐振動 | IEC 60068-2-6：10G（100m/s2、15mm、または10～500Hz）の振動をX、Y、Zの各方向に2時間ずつ （VS70：ケーブル/ケーブルプラグおよび適切なレンズ装着時） |
||
| 耐衝撃 | IEC 60068-2-27：80G（11msで800m/s2）の半衝撃波を18回 （X、Y、Zの各方向に3回ずつ） （VS70：ケーブル/ケーブルプラグおよび適切なレンズ装着時） |
IEC 60068-2-27：11G、10msで 正弦半波衝撃を1000回 |
|
| 使用雰囲気 | 腐食ガス、可燃性ガス、強アルカリ物質が付着する恐れがないこと | ||
| 保護構造 | IP40 （ケーブルおよび適切なレンズ装着時） |
IP67 （ケーブルおよび適切なレンズ装着時） |
IP65 （全てのコネクタがケーブルに 接続されているか、 シーリングキャップで シールドされている場合） |
| 設置場所*3 | 制御盤外 | ||
- *3.以下の場所では、設置を避けてください。
- 周囲温度、周囲湿度が使用環境の範囲を超える場所
- 急激な温度変化で結露するような場所
- 腐食ガスや可燃性ガスの雰囲気中
- 粉塵、鉄粉、塩分の多い場所
- ベンジン、シンナー、アルコールなどの有機溶剤やアンモニア、苛性ソーダなどの強アルカリ物質が付着する恐れのある雰囲気中
- 振動や衝撃の激しい場所
- 水、油、薬品などがかかる恐れのある場所
性能仕様
| 項 目 | VS80 | VS70 | VS20 |
|---|---|---|---|
| メモリ | フラッシュメモリ：512MB SDRAM：512MB |
フラッシュメモリ：7.2GB SDRAM：512MB |
フラッシュメモリ：32MB SDRAM：128MB |
| SDメモリカード | — | microSDメモリカード：SDHC規格、 最大容量8GB |
— |
| 撮像素子 | 1/1.8インチCMOS、 グローバルシャッター |
1/1.8インチCMOS、 グローバルシャッター |
1/3インチCMOS、 グローバルシャッター |
| レンズ | Cマウント | Cマウント、Sマウント/ M12、オートフォーカス*4 |
Sマウント/M12 |
| 画像解像度［ピクセル］ | 機種により640×480 または1600×1200 |
機種により640×480（800×600） または1600×1200 |
機種により640×480（800×600） |
| 電子シャッター時間 | 機種により14µs～520ms または20µs～940ms |
機種により14µs～520ms（550ms） または20µs～940ms |
1µs～1000ms |
| 最大画像取込みスピード*5［フレーム/秒］ | 機種により33、53、135、217のいずれか | 機種により33、53、 135（100）、217（165）のいずれか |
機種により40、55、75のいずれか |
| ネットワーク通信 | CC-Link IEフィールドネットワーク Basic、SLMPスキャナ、SLMP、EtherNet/IP™、MODBUS®/TCP、TCP/IP、UDP、 FTP、Telnet（ネイティブモード）、DHCP（工場出荷時デフォルト）、固定およびリンクローカルIPアドレス設定を サポート |
||
- *4.オートフォーカスの実行回数は20000回以内です。
- *5.以下の条件を全て満たす場合の最大フレームレートです。
- 露光が最小
- In-Sight Explorerに接続していない
- 画像取込みトリガ入力を使用して画像を取り込む
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
タイ、ベトナムも対応地域に含まれます。
