目的別ソリューション 計装/二重化適用事例

連続液体殺菌

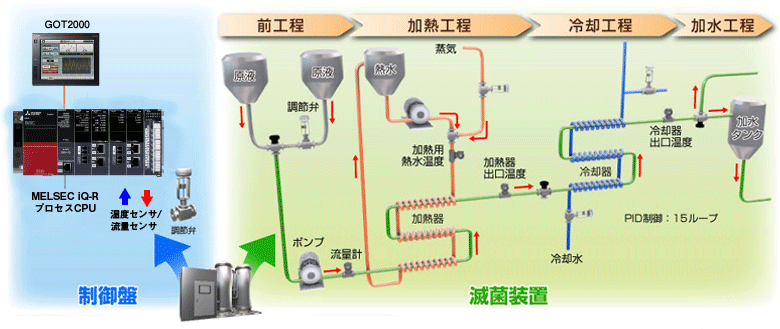

連続液体殺菌装置への適用

果汁を連続的に殺菌する装置への適用事例です。加熱器において、定められた流量で流れる果汁の原液を、熱水による高温蒸気を用いて加熱殺菌します。
殺菌後の原液は冷却水により冷却器内で冷却され、加水工程にて飲用に薄められます。

制御内容

前工程 ポンプ流量制御
加熱工程 過熱カスケード制御
冷却工程 冷却制御
加水工程 加水タンク液面制御

導入効果

補正演算、プログラム設定器を用いた運転パターン指定やデータ自動設定をFBDプログラムにより簡単に実現しています。
従来のシステムに比べ、システム構築期間が30%短縮できました。

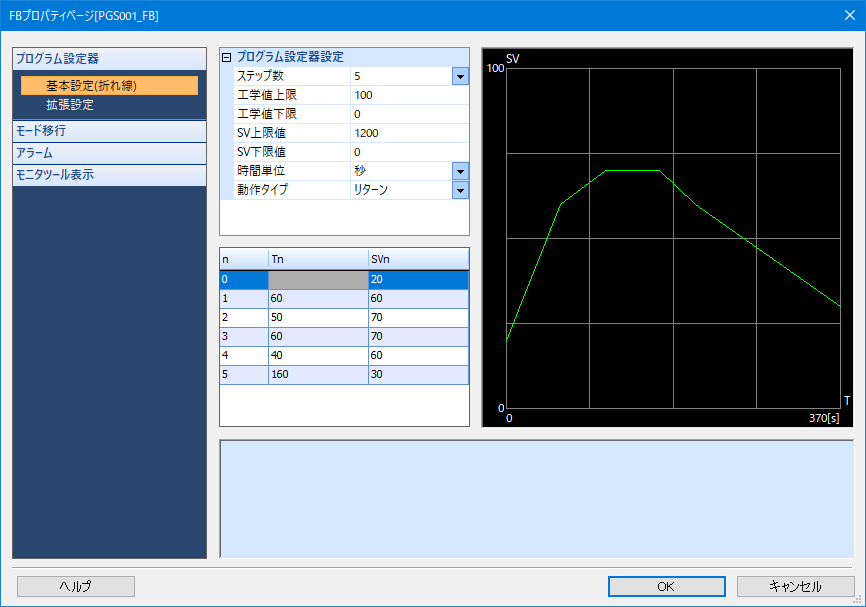

プレビュー表示しながら、運転パターンを指定できます。
