業種別ソリューション
物流
搬送コンベア
予防保全・メンテナンス負荷削減
- FA製品のネットワーク対応による遠隔制御・監視
- ASLINKによる省配線でのセンサの状態検知
- UPS設置による停電対策
課題解決
| 課題 | 解決 |
|---|---|
| ライン立上げ工数削減 | AnyWireASLINKにより省配線・中継BOXレス化、誤接続低減、ライン立上げ・拡張を容易に |
| 簡単操作、任意の可変速運転 | FR-E800とCC-Link IE TSNのネットワークによる多軸同時変速、生産現場のデータをリアルタイム収集 |
| 安全の確保 | FR-E800の安全機能活用 |

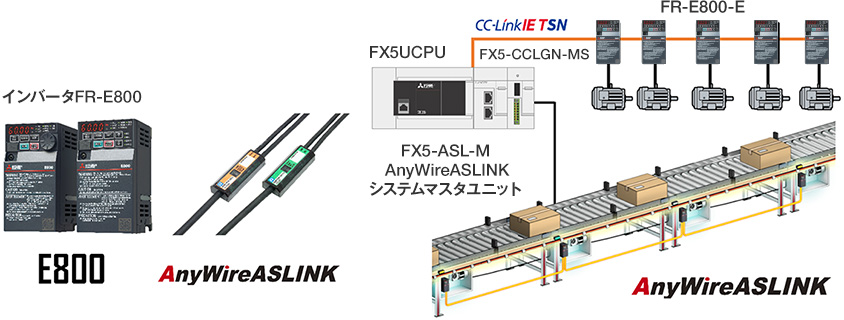

システム構成
特徴

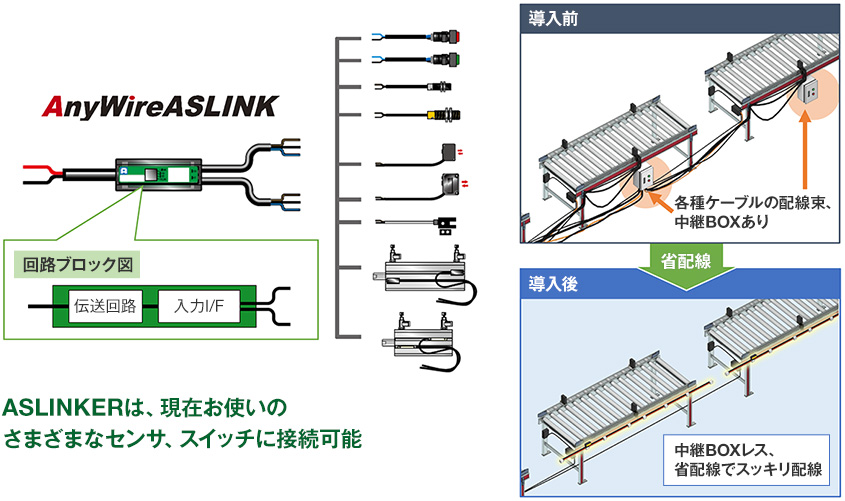

ライン立上げ工数削減AnyWireASLINK
煩雑になるセンサ線接続と配線束を解消、ライン立上げ・拡張を容易に
少点数,多分散のAnyWire ASLINKERの導入により、省配線かつ中継BOXレス化に貢献します。

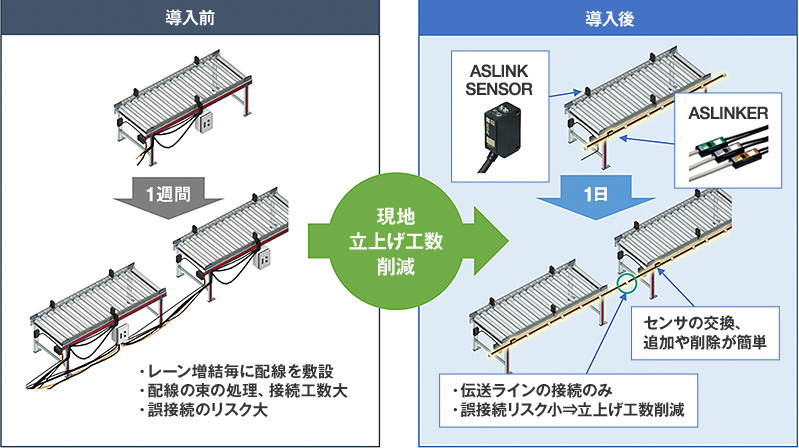

現地立上げ工数の大幅削減
ブロック単位で事前仕上げすることで、現場作業は伝送ラインの接続のみ。誤接続リスクの低減、立上げ工数削減に貢献します。
簡単操作、任意の可変速運転FR-E800
FR-E800ネットワークによる多軸変速運転
インバータ間リンク機能
- シーケンス機能の入出力デバイスや特殊レジスタの伝送によりインバータ同士の通信を行い、Ethernetに接続した複数台のインバータで小規模なシステムの構築が可能です。
- 高速・安定通信により、生産現場のデータをリアルタイムに収集、生産性向上に貢献します。
インバータのみで小規模な簡易同期システムの構築が可能です。
CC-LinkIE TSN標準搭載で多軸可変速運転を実現します。

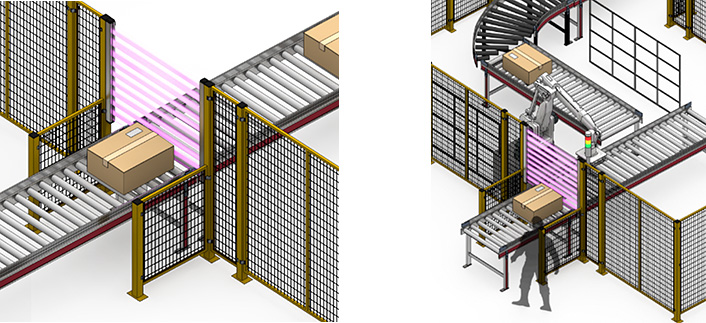

安全の確保FR-E800
安全対応で省ユニット、省配線
安全通信対応
国際規格に承認されたEthernetベースの安全通信プロトコルに対応。既存のネットワークシステムに安全制御システムを容易に拡張することが出来、コストを抑え、安全制御に対応可能です。
| 形名 | CC-Link IE TSN 安全通信機能 |
PROFIsafe | CIP Safety | FSoE (Safety over EtherCAT) |
|---|---|---|---|---|
| FR-E800-[]SCEPA | ● | - | ● | - |
| FR-E800-[]SCEPB | ● | ● | - | - |
| FR-E800-[]SCEPC | - | - | - | ○ |
●：対応 ○：対応予定
- ※1：安全シーケンサを用いることにより、安全リレーの安全制御と安全通信を制御システムに統合できます。
