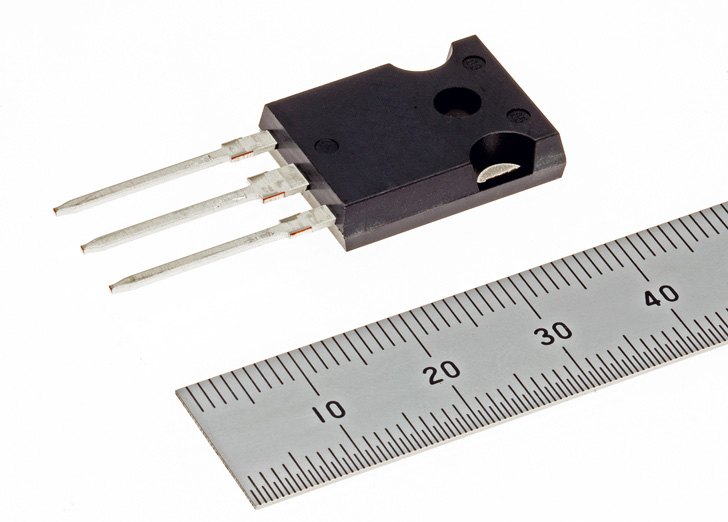

SiC-MOSFET 1200V-Nシリーズ

新製品の特長

  1. 高性能SiC-MOSFETを搭載し、電源システムの低消費電力化と小型化に貢献
    • JFETドーピング技術※2を適用した新開発のSiC-MOSFET搭載することで、低オン抵抗と低スイッチング損失を両立し、業界最高水準※3の性能指数(FOM=1450mΩ・nC)※4を実現。従来のSi-IGBT品と比べて電力損失を約85%低減し、電源システムの低消費電力化に貢献
    • 誤動作を誘引する帰還容量※5の低減により、一般的なSiC-MOSFETの課題である誤動作耐量を他社同等品比で約14倍改善※6。高速スイッチング動作が可能となり、スイッチング損失低減に寄与
    • スイッチング損失低減による放熱機器の小型・簡素化や、高キャリア周波数※7駆動によるリアクトルなどの周辺部品の小型化により、システム全体での小型化と低コスト化に貢献
    • ※2

      JFET(Junction Field Effect Transistor)領域の不純物濃度を高濃度化し、デバイスを高密度化する技術

    • ※3

      2020年6月16日時点(当社調べ)

    • ※4

      FOM(Figure of Merit):パワーMOSFETの性能指標。数値が小さいほど性能が優れる。Tj=100℃時のオン抵抗とゲート・ドレイン間電荷量の積として定義

    • ※5

      MOSFETの構造上存在するゲート・ドレイン間の寄生容量(Crss)

    • ※6

      誤動作(セルフターンオン)耐量をCiss/Crss(入力容量/帰還容量)として算出(当社調べ)

    • ※7

      インバーター回路におけるスイッチング素子のON/OFFタイミングを決める周波数

  2. AEC-Q101準拠3品種を含む計6品種をラインアップし、幅広い用途に対応
    • AEC-Q101※8に準拠した3品種を含む計6品種をラインアップ。車載充電器や太陽光発電などの幅広い電源システムに対応
    • ※8

      Automotive Electronics Council(車載電子部品の品質規格)
