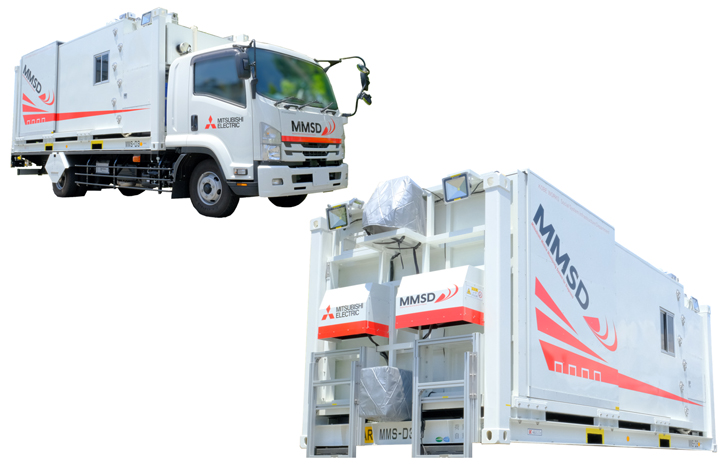

小径トンネル対応 コンテナ型計測システム（MMSDⅢ）
（上：車両搭載状態、下：計測システム部）

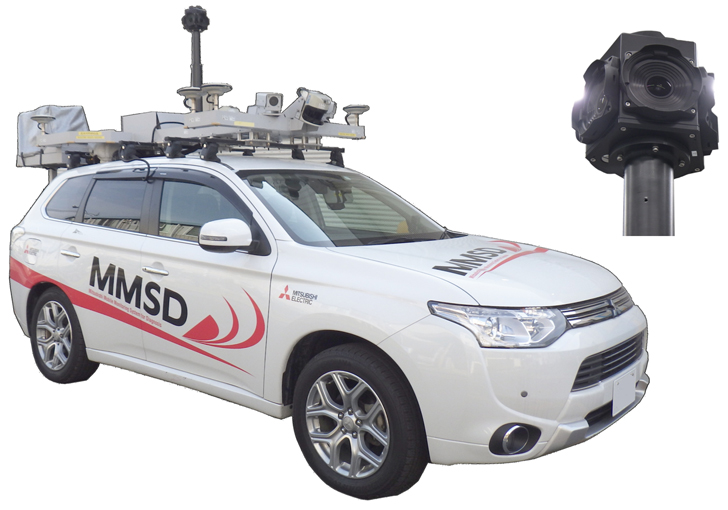

360°カメラを搭載した計測システム（MMSDⅠ）
（車両全景と360°カメラ）

鉄道分野向け新サービスの特長

  1. コンテナ型の計測システムにより、小径トンネルの計測を実現
    • 計測システムを車両から分離して低床台車などに搭載し計測時の地上高を抑えることで 、小径トンネル（高さ3,100mm程度）の計測にも対応。これまでの人手による計測作業の自動化を実現
  2. 前進・後進両方向での走行計測を可能とし、作業時間を短縮
    • 前進走行時だけでなく後進走行時でも計測可能とすることで、計測車両の転回作業を不要とし、作業時間を大幅に短縮

道路分野向け新サービスの特長

全方位画像データと3次元点群データにより、現場点検業務の効率化に貢献

  • 360°カメラによる道路沿線の全方位画像と高密度レーザー計測による3次元点群データを同時に取得することで、法面の状態や設備の位置などの詳細確認が可能
  • 点検や補修の計画策定の際に事前に全方位画像と3次元点群データで現場の状況を詳細に確認することで、対象施設・設備の特定や優先順位付け作業の効率化を実現

新サービス提供の狙い

　当社は、社会インフラ設備の老朽化や専門知識を持つ点検員の減少などの課題に対応するため、MMSDによる計測・解析サービスを提供しています。その中で、鉄道分野では小径トンネル計測への対応や計測作業時間のさらなる短縮、道路分野では現況表示のさらなる詳細化が求められていました。

　当社は今回、これらのニーズに応える新サービスを提供することで社会インフラ設備の点検業務をさらに効率化します。また、点検の高度化により補修や交換周期を最適化し、社会インフラのさらなる安全性向上に貢献します。
