IPM V1シリーズ
大容量IPM
IPM（Intelligent Power Module）は、IGBTチップの性能をより引き出すため専用の駆動回路を搭載し、自己保護（短絡、制御電源電圧低下、過熱）機能などを専用IC化した高機能モジュールです。近年、エネルギーを効率的に利用する観点から、一般産業機器のモーター駆動・制御には、負荷状態に合わせて電源周波数を可変するインバーターが多く用いられています。インバーターの出力段には、高速にスイッチングするパワー半導体モジュールとして駆動回路と保護回路を内蔵したIPM が広く使用されております。V1シリーズIPMは800Aまでの電流定格をラインアップしておりインバータ機器の低損失化・大容量化・小型化に貢献します。
特長
- CSTBT™※1構造を採用したIGBTにより電力損失を低減し、インバーター機器の低消費電力化に貢献
- 最大定格800A(600V耐圧)、450A(1200V耐圧)までラインアップし、インバーター機器の大容量化に貢献
- 小型パッケージでインバーター機器の小型化に貢献
- ※1：キャリア蓄積効果を利用した当社独自のIGBT
主な用途
- モーションコントロール
- 再生可能エネルギー
- 電源・UPS
IPMご使用のメリット
ラインアップ
V1シリーズ

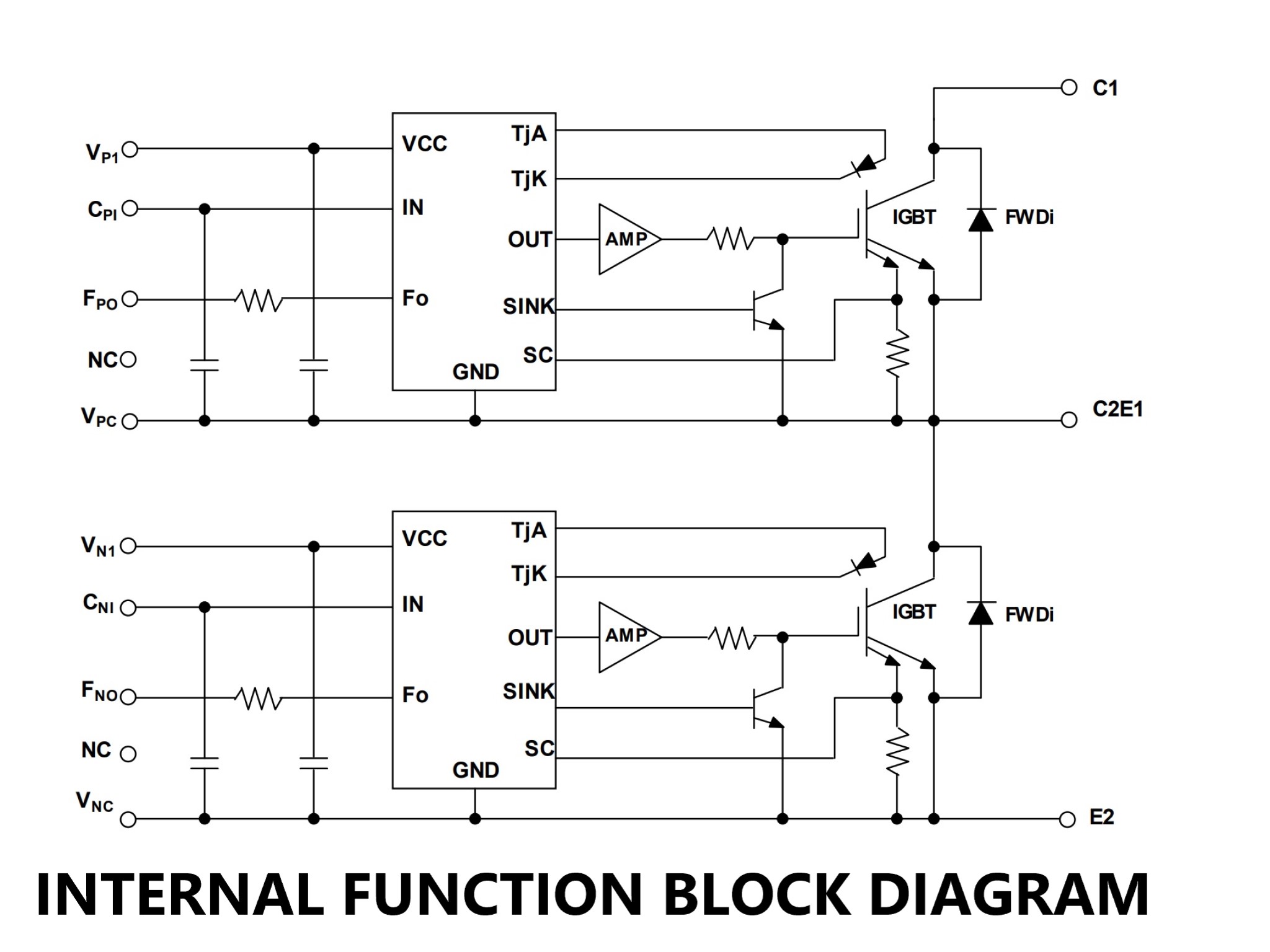

| IC (A) | 結線 | 形名 | 外形サイズ | 外形写真 | |
|---|---|---|---|---|---|
| VCES=600V | VCES=1200V | ||||

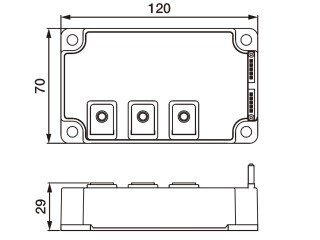

| 200 | - | 70 × 120 mm |  | ||
| 300 | - | ||||
| 400 | - | ||||
| 450 | - | ||||
| 600 | - | ||||

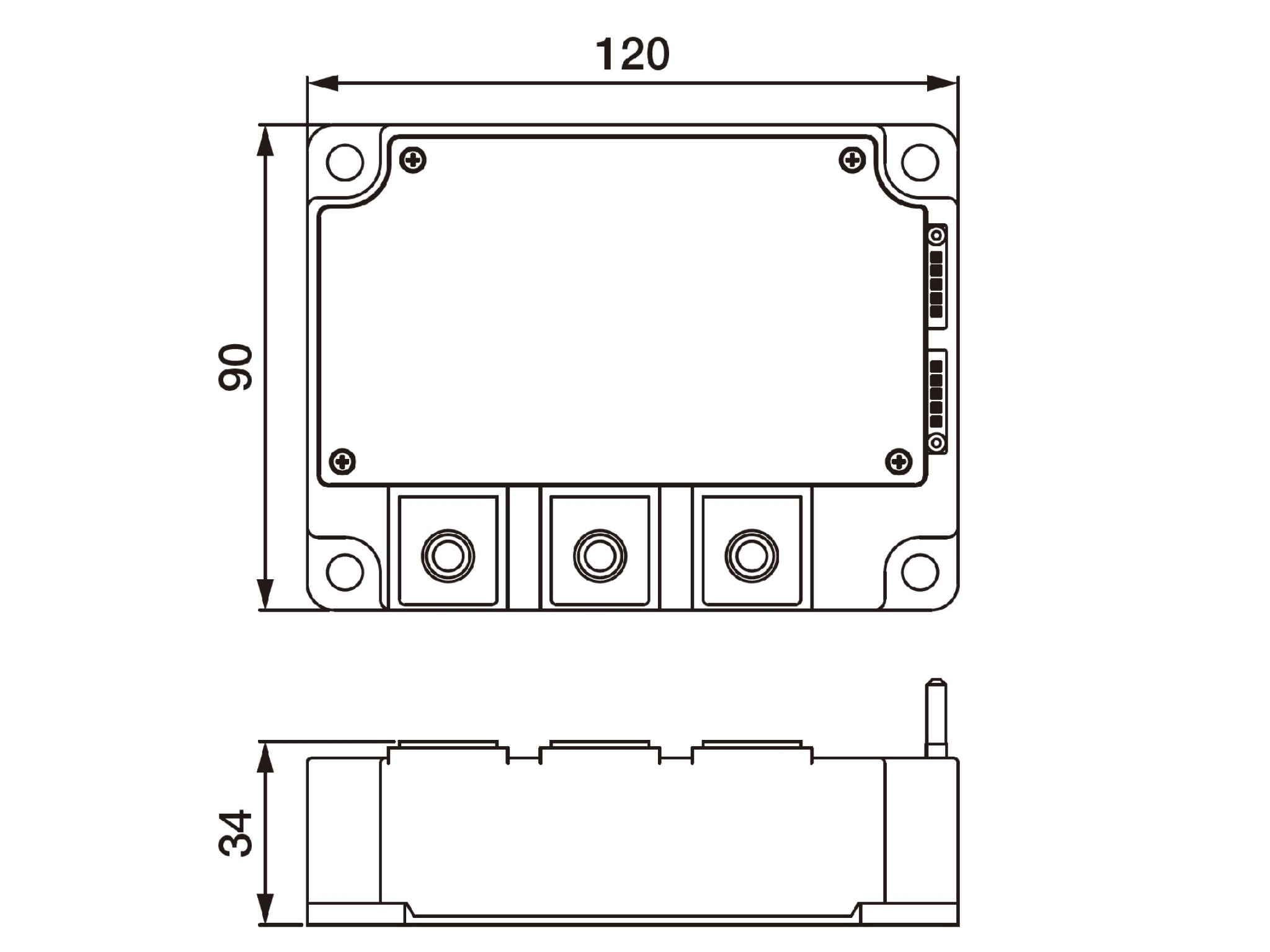

| 800 | - | 90 × 120 mm |  | ||
関連製品
IPM G1シリーズ
第7世代IGBTを搭載しスイッチングスピード切替機能によりノイズ抑制と低損失化を実現。V1シリーズよりも低容量ゾーンをラインアップ。
