エレベーター・エスカレーター

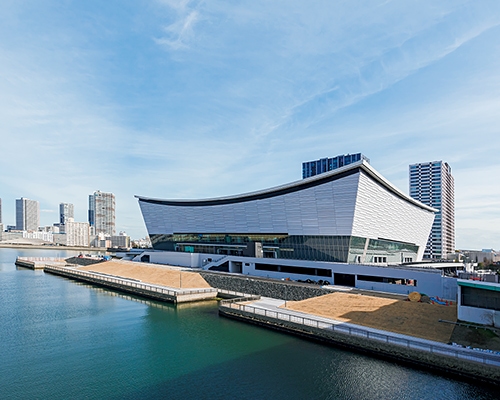

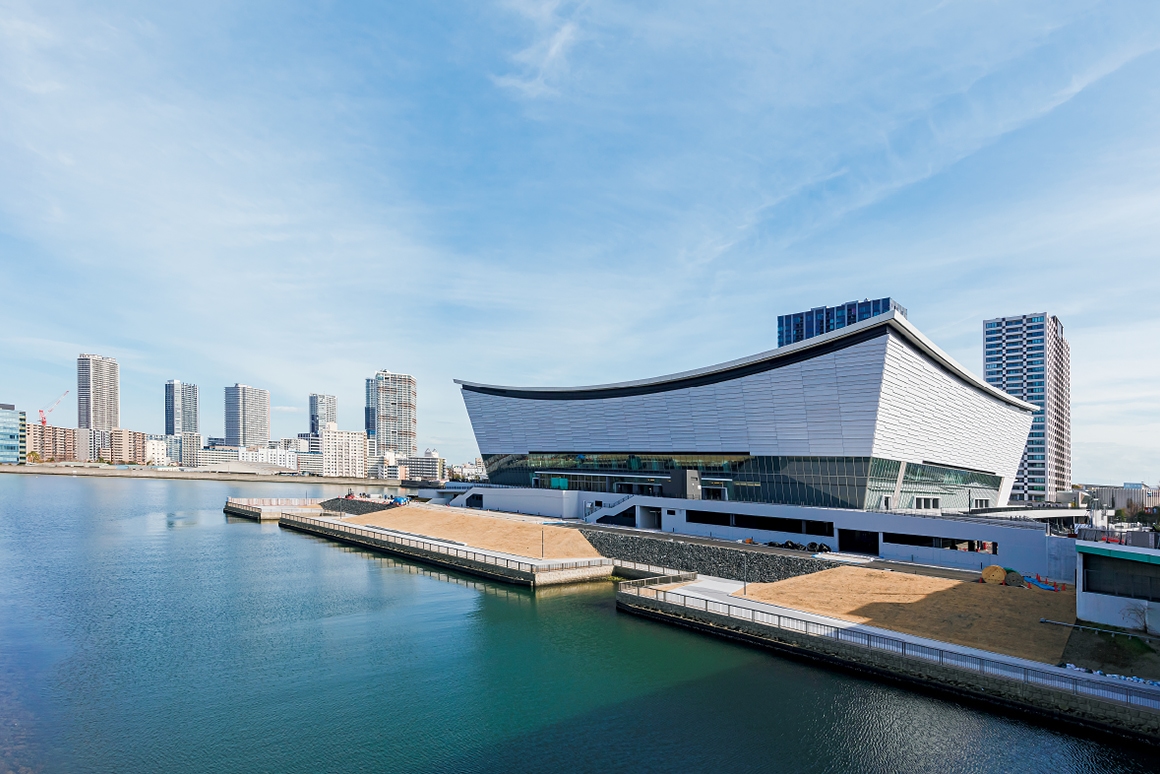

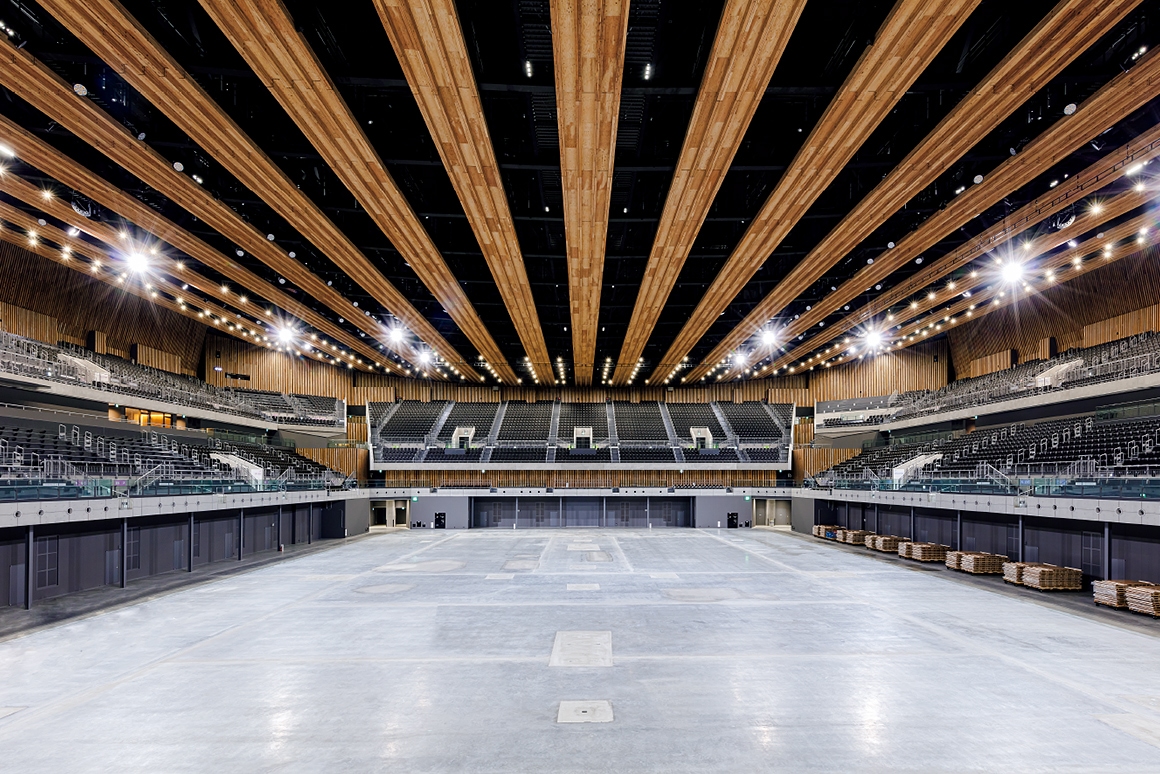

東京都・有明北地区に新しく整備されたアリーナ。メインアリーナは15,000席超の観客席が設けられているが、必要最小のコンコースを傾斜した外装で覆い、最小限のボリュームに抑えられている。メインアリーナの天井やコンコースの内装には木材が多用されている。
- 所在地:
- 東京都江東区
- 設計:
- 東京都財務局建築保全部オリンピック・パラリンピック施設整備課(基本設計・実施設計)
株式会社 久米設計(基本設計・実施設計アドバイザリー)
株式会社 竹中工務店(実施設計)

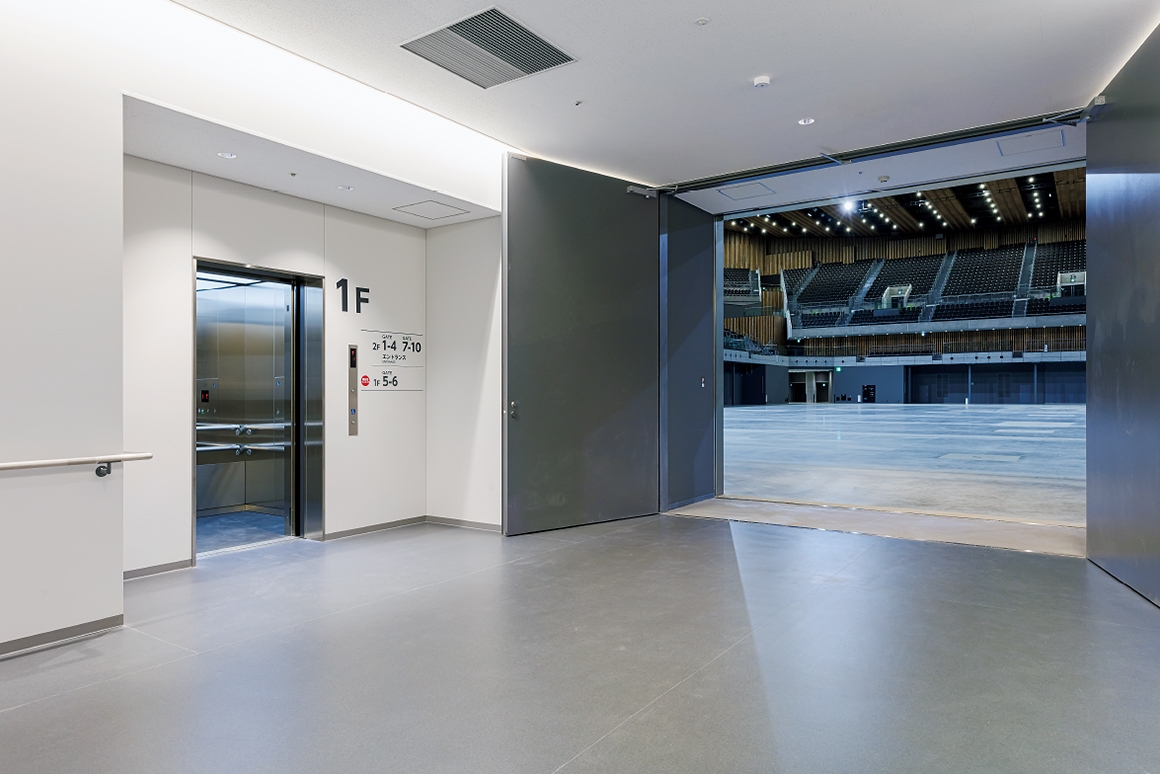

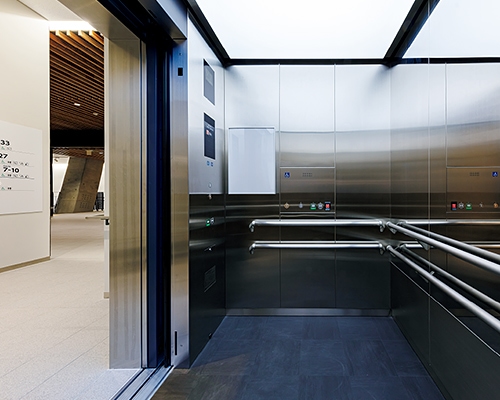

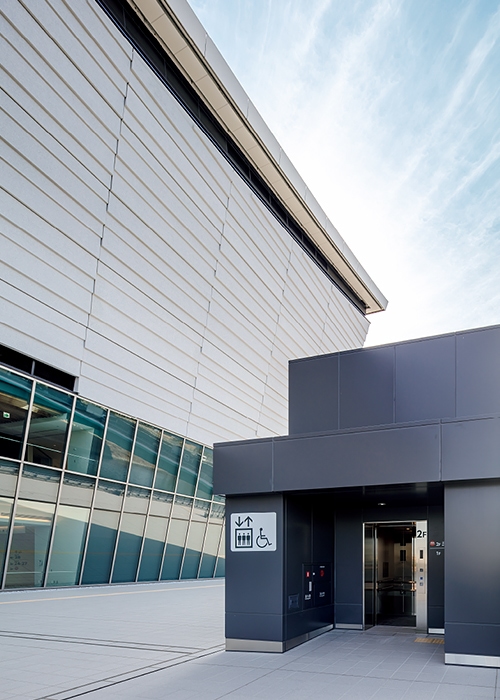

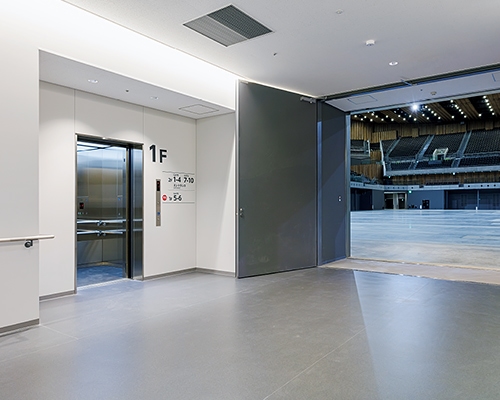

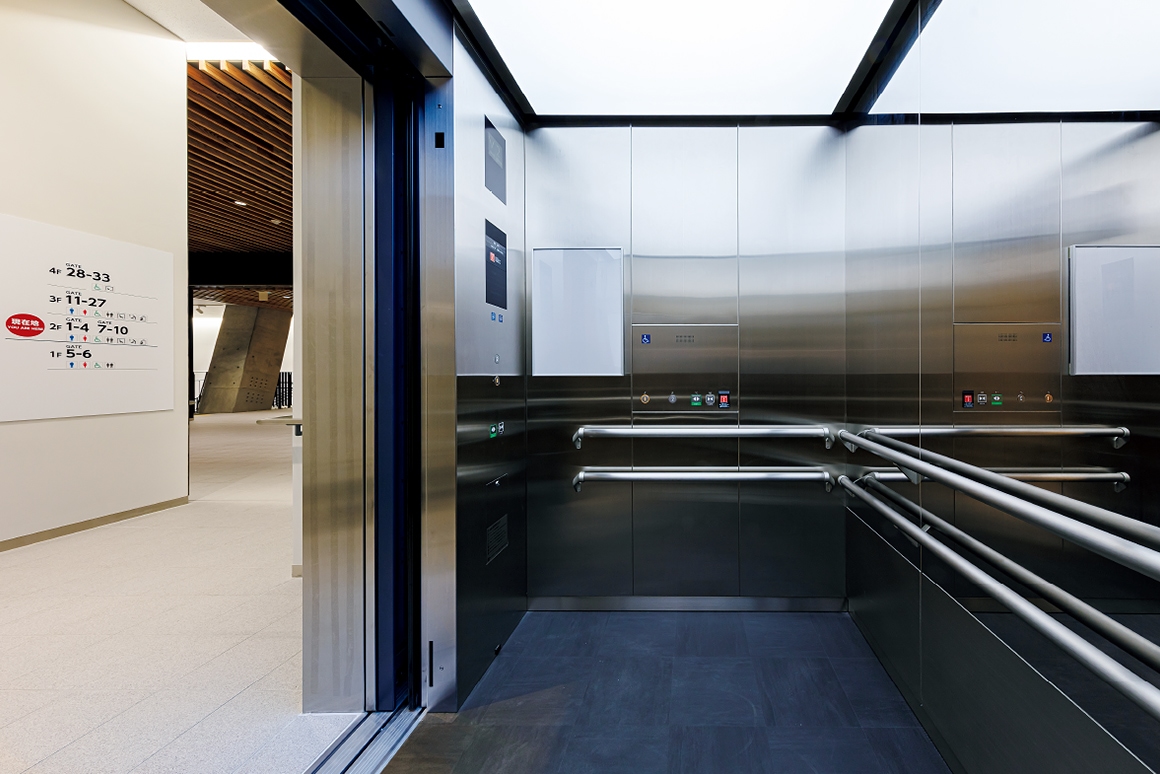

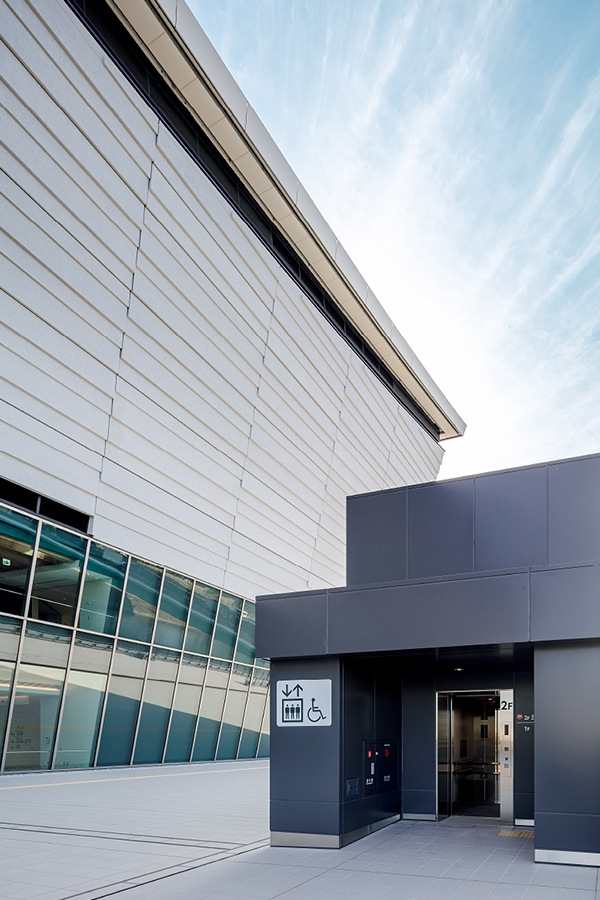

エレベーター(主な仕様)
竣工 2019年 / 総台数 9台
号機 | 1, 2 | 3 | 4 | 5, 6 | 7 | 8 | 9 |
---|---|---|---|---|---|---|---|
用途 | 乗用 | 乗用兼非常用 | 乗用 | 乗用 | 人荷用 | 乗用兼非常用 | 乗用 |
積載質量(Kg) | 1,400 | 1,800 | 1,400 | 1,650 | 1,400 | 1,800 | 1,400 |
定員(人) | 21 | 27 | 21 | 25 | 21 | 27 | 21 |
速度(m/min) | 45 | 60 | 45 | 45 | 60 | 60 | 45 |
台数 | 2 | 1 | 1 | 2 | 1 | 1 | 1 |
停止階数 | 2 | 4 | 2 | 2 | 5 | 4 | 2 |
サービス階 | 1-2 | 1-4 | 1-2 | 正面:1、 背面:3 |
1-5 | 1-4 | 1-2 |
備考 | 身障者用 | 身障者用 | 身障者用 | 身障者用 | 身障者用 | 身障者用 | 身障者用 |

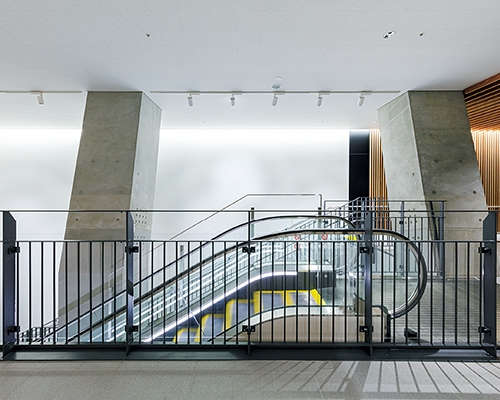

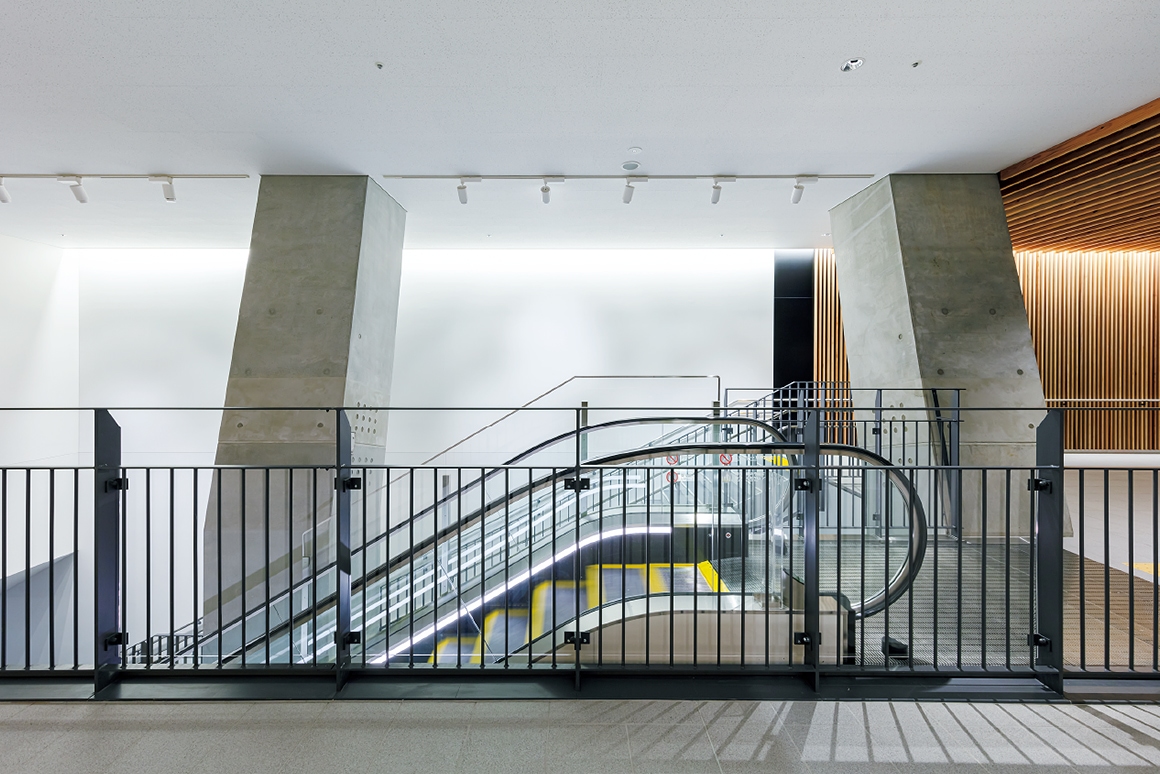

エスカレーター(主な仕様)
竣工 2019年 / 総台数 2台
号機 | 1, 2 | 形式 | S1000 |
速度(m/min) | 30 | サービス階 | 1-2 |
揚程(mm) | 5,500 | 角度 | 30 |
台数 | 2 |
