三菱エレベーター・エスカレーター納入事例98
アーバンネット名古屋ネクスタビルURBANNET NAGOYA nexta BUILDING
久屋大通公園に隣接する、低層部に商業施設、高層部にオフィスが入る地上20階地下1階建ての複合ビル。
ICT 技術を活用し、自由な働き方を支え、パフォーマンスを最大化するさまざまなオフィスサポート機能を導入。
また、環境配慮を目的として全使用電力を再生可能エネルギー由来とし、テナントは実質CO2排出量ゼロの電気が利用可能。

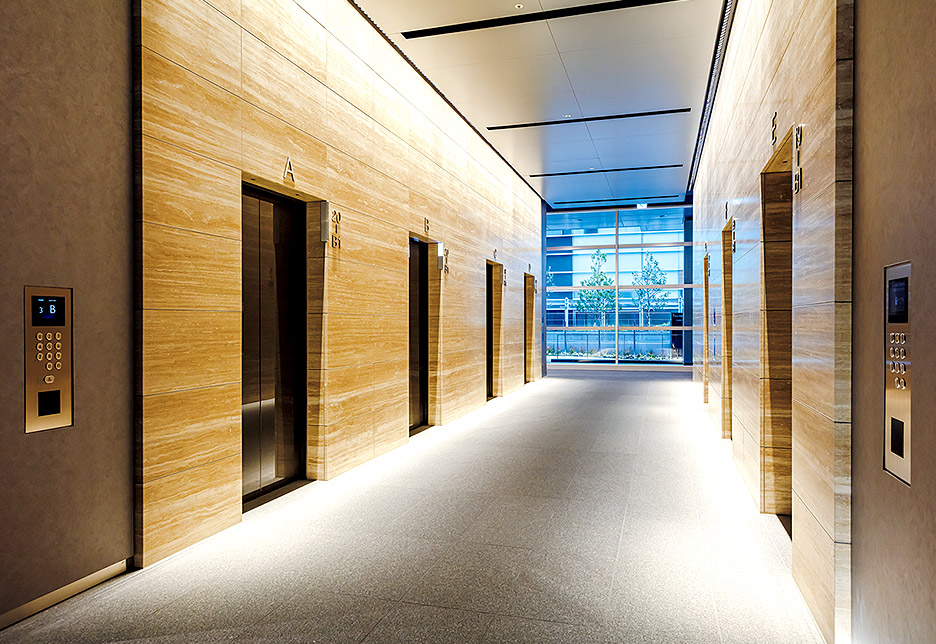

上:オフィス用エレベーターホールを見る。右手前は顔認証と連動したゲートで、
エレベーター行先予報システムが採用されている(エレベーター:No. 1~7)
-
1階オフィス用エレベーター乗場。手前には乗場操作盤があり、乗車号機を忘れたり、乗り遅れた場合にも行き先階を登録できる(エレベーター:No. 1~7) -

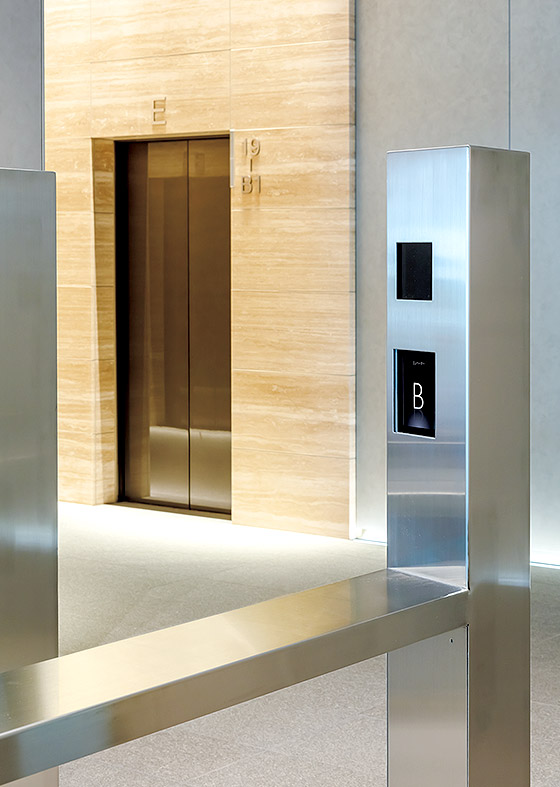

オフィス用エレベーター前のゲート。顔認証をすると、乗車号機が表示される(エレベーター:No. 1~7) -

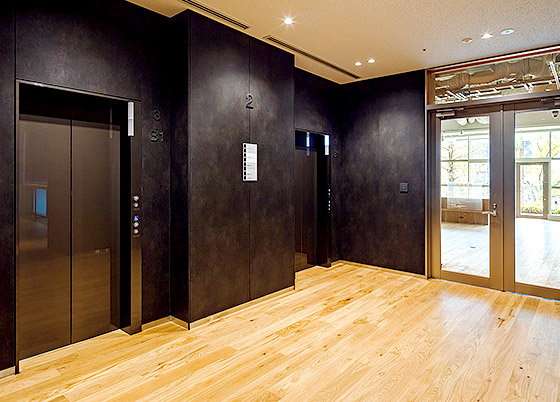

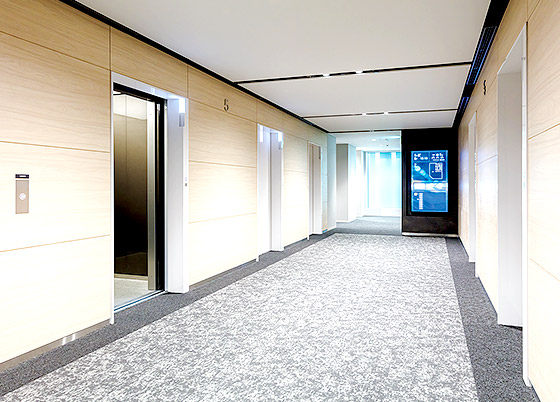

5階エレベーター乗場(エレベーター:No. 1~7) 2階低層用エレベーター乗場。右は久屋大通公園側に開けたテナント専用ラウンジ(エレベーター:No. 9, 10) -

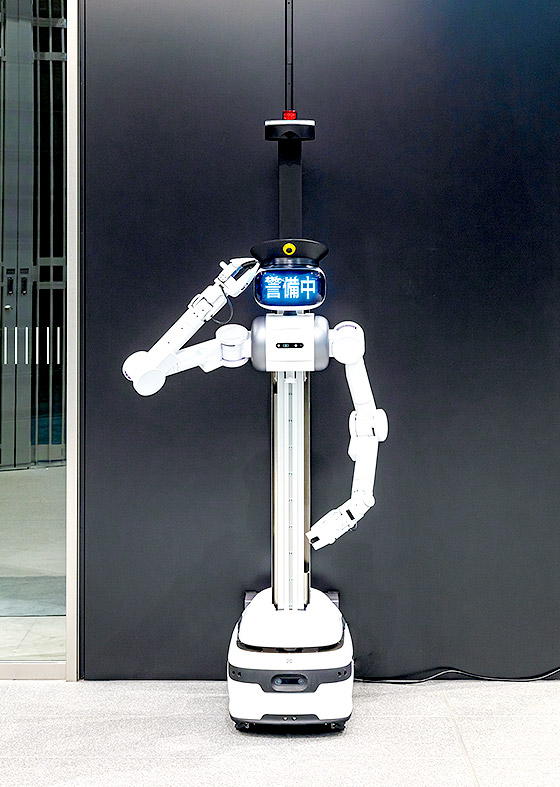

警備ロボット。エレベーターを利用した上下階移動や入退館システムとの連携によるセキュリティエリアを跨いだ自律移動を行う -
オフィス用エレベーターかご室から1階乗場を見る(エレベーター:No. 1~7) -

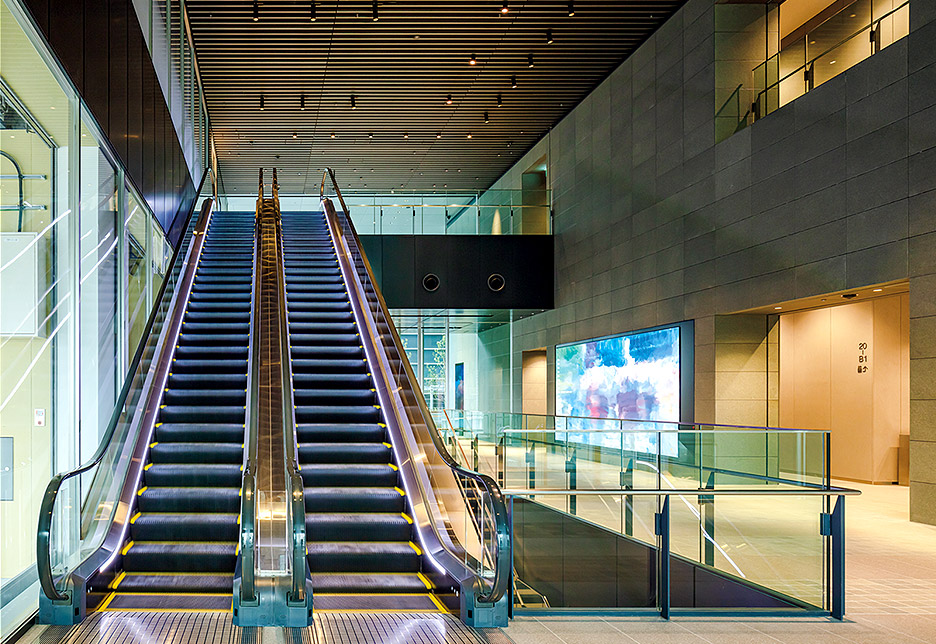

エントランスの吹き抜け空間に設けられたエスカレーター。セントラルパーク地下街直結の商業施設が入る地下1階から2階を接続する(エスカレーター:No. ESC3, 4) -

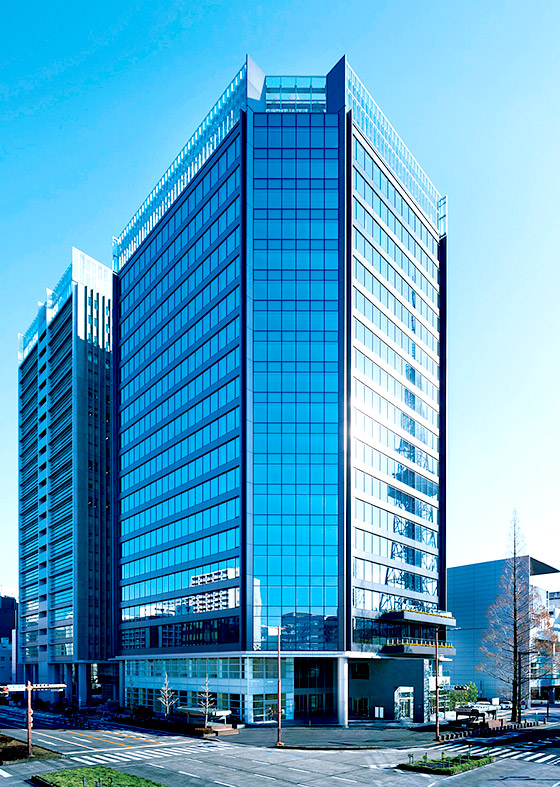

外観(撮影:フォワードストローク)
- 所在地:
- 愛知県名古屋市
- 基本設計:
- 株式会社 日建設計
- 実施設計・施工:
- 清水建設 株式会社
エレベーター(主な仕様)
竣工 2022年/総台数 9台
号機 | 1, 2 | 3~7 | 9, 10 |
---|---|---|---|
用途 | 乗用 | 乗用 | 乗用 |
積載質量(kg) | 1,350 | 1,350 | 750 |
定員(人) | 20 | 20 | 11 |
速度(m/min) | 210 | 210 | 60 |
台数 | 2 | 5 | 2 |
停止階数 | 21 | 20 | 4 |
サービス階 | B1, 1-20 | B1, 1-19 | B1, 1-3 |
備考 | DOAS、1: 身障者用 | DOAS | 身障者用 |
エスカレーター(主な仕様)
竣工 2022年/総台数 4台
号機 | ESC1, 2 | ESC3, 4 |
---|---|---|
形式 | S1000 | S1000 |
速度(m/min) | 30 | 30 |
サービス階 | B1-1 | 1-2 |
揚程(mm) | 6,250 | 6,000 |
角度 | 30 | 30 |
台数 | 2 | 2 |
