画面の作成&カスタマイズが簡単!
アンドンシステム用のテンプレート画面を同梱 テンプレート画面
テンプレート画面には、製造現場でよく使われる、生産状況画面、段取り替え画面、稼働状況画面などをご用意しています。
現場のGOT(Webサーバ)に使用する操作画面や、アンドン用の表示画面として使用できます。
テンプレート画面は、GOT用の画面作成ソフトウェア(GT Works3)で簡単にカスタマイズできます。
![現場のイメージ](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_img11.jpg)

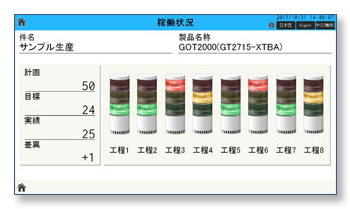

稼働状況画面 NEW
生産ラインの稼働状況を3色表示灯のパーツに表示して通知します。現場の稼働状況に応じてランプの色で視覚的に確認できるため、現場の状況をすばやく把握できます。
![稼働状況画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_img09.jpg)

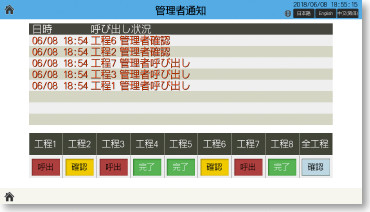

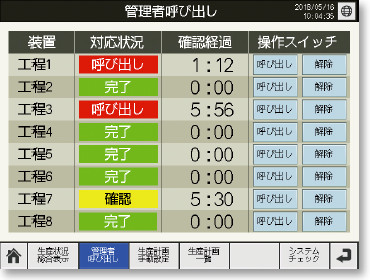

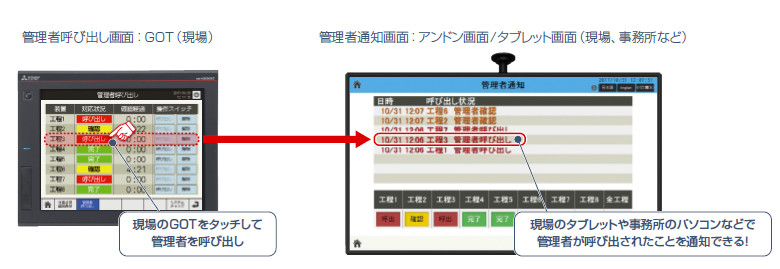

管理者呼び出し画面 / 管理者通知画面 NEW
現場のGOTから現場管理者の呼び出しができます。作業者が現場を離れることなく管理者/保全者を呼び出しできるため、トラブルに迅速に対応し、装置のダウンタイム短縮に貢献します。
![管理者呼び出し画面 / 管理者通知画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_img10.jpg)
現場のGOT(Webサーバ)で使用する画面

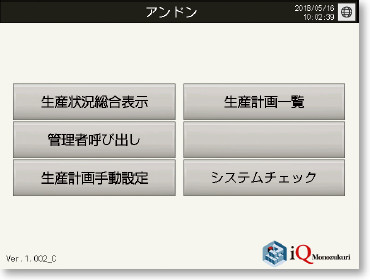

メイン画面
![メイン画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_01.jpg)
各画面への切り換え操作を行う画面です。
生産状況総合表示画面
![生産状況総合表示画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_02.jpg)
生産実績を数値とグラフ(製造三角図)で表示する画面です。イベントやアラームの発生状況を一覧で表示します。

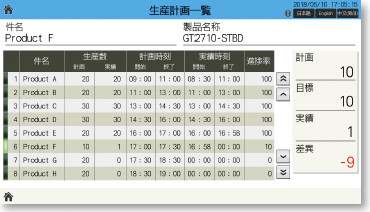

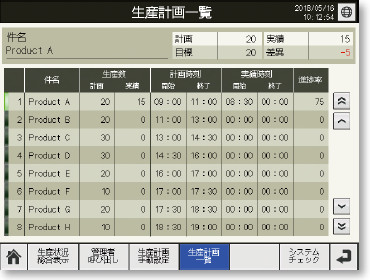

生産計画一覧画面 NEW
![生産計画一覧画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_05.jpg)
当日分の生産計画を一覧で表示する画面です。
生産計画の件名、生産数、計画時刻、実績時刻、および進捗率を表示します。

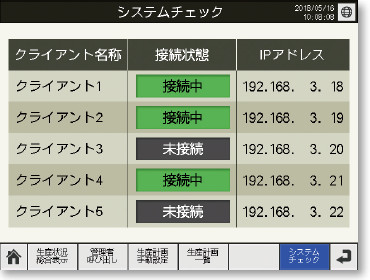

システムチェック画面
![システムチェック画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_06.jpg)
GOT(Webサーバ)に接続しているクライアント(表示端末)の接続状況を確認する画面です。
アンドン用のテンプレート画面
稼働状況画面
![稼働状況画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_07.jpg)
稼働している生産ラインの生産実績などを数値で表示し、各工程の状態を色で表示します。

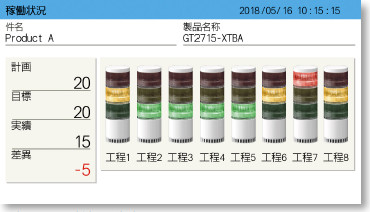

稼働状況画面 NEW
![稼働状況画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_08.jpg)
生産ラインの稼働状況を表示する画面です。
各工程の状態をランプで表示します。

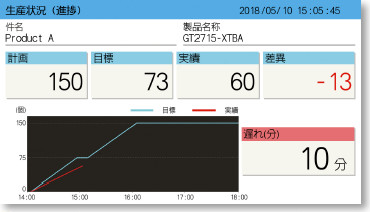

生産状況(進捗)画面
![生産状況(進捗)画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_10.jpg)
製造三角図のグラフに加え、進み時間や遅れ時間を数値で表示します。現場エリアが広くても、遠くから確認できるよう、数値を大きくしています。

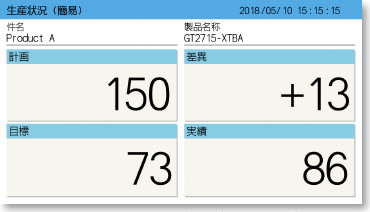

生産状況(簡易)画面
![生産状況(簡易)画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_11.jpg)
一般的なアンドン画面のように、生産状況を数値のみで表示する画面です。数値を大きく表示して生産状況の視認性を高めます。

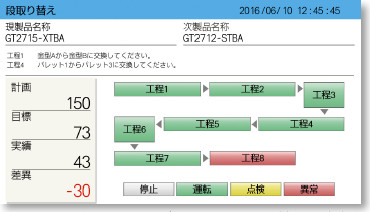

段取り替え画面
![段取り替え画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_12.jpg)
段取り替え時に必要なメッセージや段取り替え前後の製品名称を表示します。

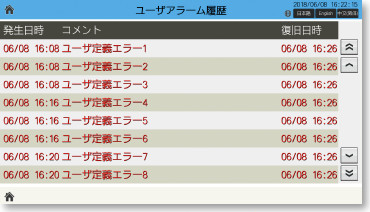

ユーザアラーム履歴画面
![ユーザアラーム履歴画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_13.jpg)
ユーザアラーム履歴をクライアント(表示端末)に表示する画面です。生産ラインで発生したアラーム(稼働中の装置などでの異常)を一覧で表示します。
アンドンアラーム履歴画面
![アンドンアラーム履歴画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_14.jpg)
アンドンアラーム履歴をクライアント(表示端末)に表示する画面です。アンドン機能で発生したアラームを一覧で表示します。

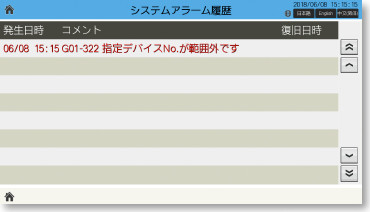

システムアラーム履歴画面
![システムアラーム履歴画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_15.jpg)
GOT(Webサーバ)で発生したシステムアラーム履歴をクライアント(表示端末)に表示する画面です。GOT(Webサーバ)で発生したシステムアラームを一覧で表示します。

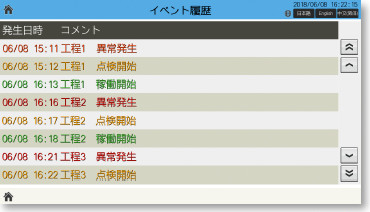

イベント履歴画面
![イベント履歴画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_16.jpg)
生産ラインで発生したイベント(装置の運転開始や停止など)を一覧で表示します。

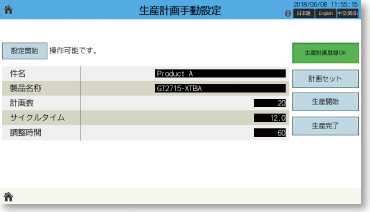

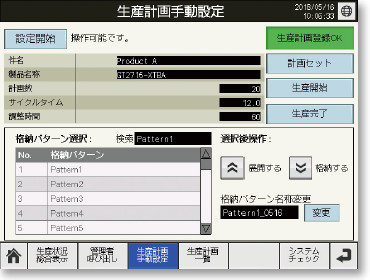

生産計画手動設定画面 NEW
![生産計画手動設定画面](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_18.jpg)
生産計画をクライアント(タブレット端末)から手動で設定するための操作画面です。
テンプレート画面の一括変更が簡単! テンプレート画面/GT Works3
テンプレート画面では、複数の画面で使用する部品を共通化しているため、表示情報を一括で変更できます。
![テンプレート画面の一括変更が簡単!](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_img07.jpg)

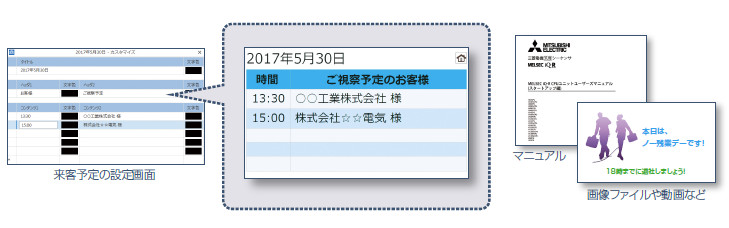

サイネージ画面(掲示板など)の表示設定を簡単に! コンテンツパブリッシャー
来客予定やお知らせ通知、機器のメンテナンス予告などをサイネージ画面(掲示板など)に表示できるため、タイムリーに情報を伝達できます。表示する情報は、コンテンツパブリッシャー*で設定します。
![サイネージ画面(掲示板など)の表示設定を簡単に!](/fa/products/hmi/got/pmerit/apppack/andon/images/solution03_img08.jpg)
- *コンテンツパブリッシャーは、プログラミングなどの専門知識がなくても、予定や掲示板に表示する情報を簡単に更新できるアンドンシステム用の設定ツールです。
