配電用油入変圧器

標準付属品・オプション特長

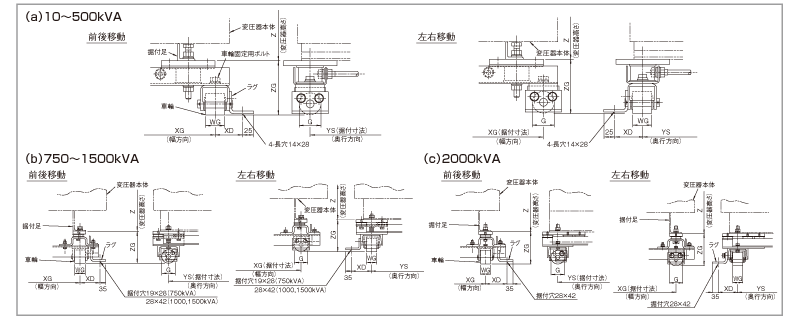

防振ゴム＋車輪［略称：ボウシン＋シャリン］　(耐震ストッパ内蔵型)

防振ゴム付に車輪取付けが可能です。

相	容量（kVA）	寸法（mm）
相	容量（kVA）	XD	ZG	G	WG	XG
単相	10	49.5	119	50	20	XS＋130
単相、三相	20～50	49.5	119	50	20	XS＋130
	単相75～200, 三相75～150	62	120	50	40	XS＋150
	単相300～500, 三相200～500	62	125	50	40	XS＋170
三相	750～1500	118	194	80	60	XS
三相	2000	180	232	110	60	XS

車輪の方向基準は低圧側正面を準拠とします。
XS、YS寸法は該当仕様の外形寸法の据付足と同一寸法とします。
ZG寸法は該当仕様の外形寸法に対し、防振ゴムおよび車輪をつけることにより高さ寸法の増加を示します。
防振ゴムおよび車輪は屋内用となります。
