施工性
- 特長
施工性
室内・室外を選べる受電方式。
室内・室外選択受電方式を採用。設置場所にあわせて受電方式を選べますので、新築・リフォームを問わず、様々な住宅に対応できます。簡単施工で工事もスピーディー。
対応機種：RX・GX・W・K・HK・HX・HWシリーズ、壁埋込形、
フリービルトイン形
システムマルチおよびMシリーズは室外受電のみ
作業がしやすい特殊座金。
座金に切り込みと微粘着部材を追加することで、座金の仮固定が可能に。
対応機種：RX・GX・M・W・HX・HWシリーズ、
フリービルトイン形
3階建住宅にもらくらく対応できる長尺配管。
霧ヶ峰なら、信頼の冷媒回路技術で、最大配管長30ｍ（RXシリーズは35m）、高低差20mまでの配管延長が可能です。美観を考えた設置ができます。

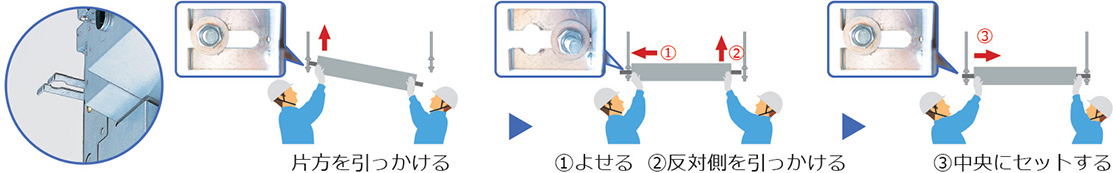

据付けがしやすいスムーズ切り欠き。
天井への据付作業を簡単に。作業時間短縮に貢献します。
対応機種：RX・GX・M・W・HX・HWシリーズ、
フリービルトイン形
フレキシブルドレン＋断熱材レス対応カバーで作業がらくらく。
対応機種：RX・GX・M・W・HX・HWシリーズ、
フリービルトイン形
※1：断熱材厚さ20mm対応。

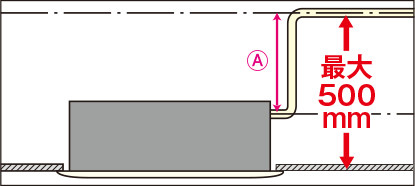

ドレンアップメカ内蔵で、らくらく施工。
対応機種：RX・GX・M・W・HX・HWシリーズ、
フリービルトイン形
| A | RX・GX・HXシリーズ | 最大 376mm |
|---|---|---|
| Mシリーズ | 最大 349mm | |
| W・HWシリーズ | 最大 391mm | |
| フリービルトイン形 | 最大 300mm |

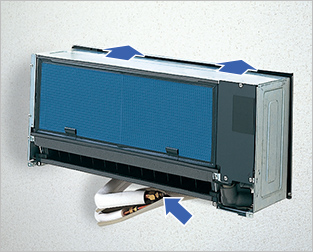

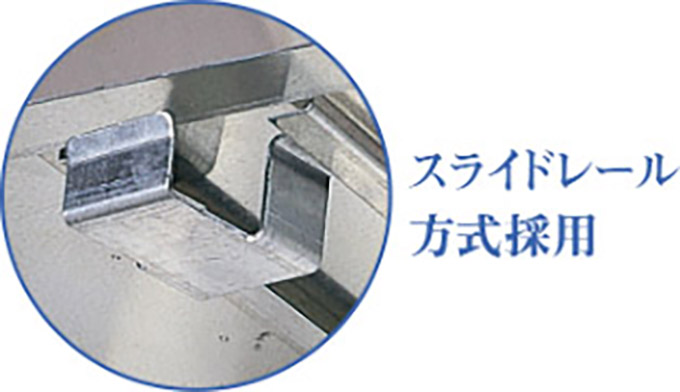

本体前での配管接続時に便利！スライドレ－ル方式採用。
対応機種：壁埋込形

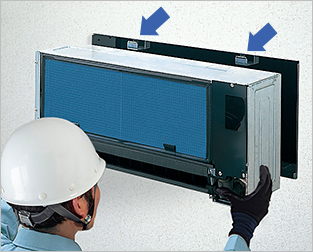

据付枠上部の金具（スライドレール）を手前に引き出す。その後、本体を金具に引っかける。
本体正面で配管を接続し、奥に押し込む。
本体を壁（据付枠）の中に押し込み、前面グリルを取り付ける。
らくらく配管作業で短工期を実現。
対応機種：RX・GX・M・W・HX・HWシリーズ、
フリービルトイン形
「シングルスパナ配管接続」＋「断熱材レス対応カバー」で配管作業がスムーズ（写真はフリービルトイン形）。
フリービルトイン形設置パターン。
- 掲載価格は事業者様向けの積算見積価格であり、一般消費者様向けの販売価格ではありません。

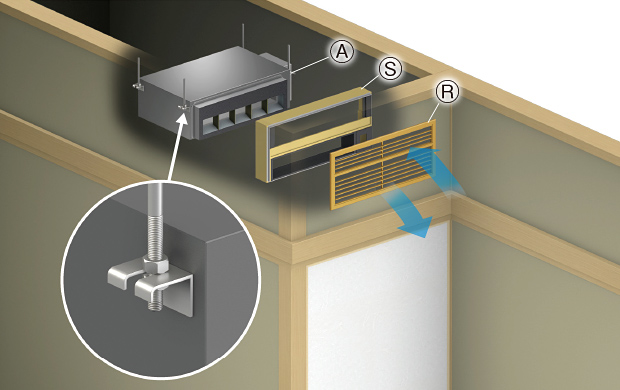

パターンA半間幅天袋吊り設置［一面グリル］
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
■必要部品価格
 MAC-500FC |
6,000円（税別） |
 MAC-525TG／MAC-526TG |
各35,000円（税別） |
 MAC-529TB |
20,000円（税別） |
| 合計価格（工事費別） | 61,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
一面グリル（白木）※2 | MAC-525TG | 35,000円 |
|
一面グリル（ホワイト）※2 | MAC-526TG | 35,000円 |
|
一面グリル用据付ボックス | MAC-529TB | 20,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：一面グリルは、いずれかを選定してください。
パターンB半間幅地袋置き設置［一面グリル］
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
＊地袋に設置する場合は、吸込温度の補正を行うため、本体電気品箱の中にある基板上のスイッチ（SW24）を切り替えてください。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
| MAC-525TG／MAC-526TG |
各35,000円（税別） |
| MAC-529TB |
20,000円（税別） |
| 合計価格（工事費別） | 61,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
一面グリル（白木）※2 | MAC-525TG | 35,000円 |
|
一面グリル（ホワイト）※2 | MAC-526TG | 35,000円 |
|
一面グリル用据付ボックス | MAC-529TB | 20,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：一面グリルは、いずれかを選定してください。

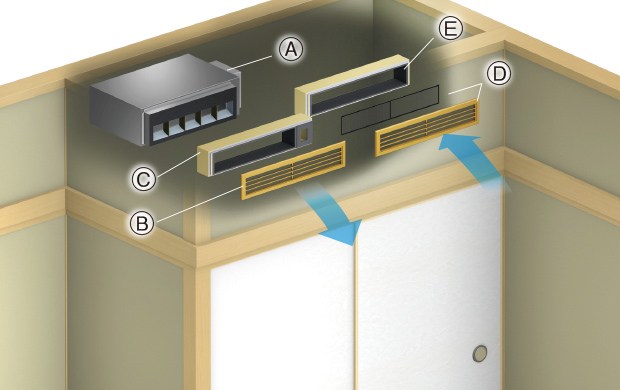

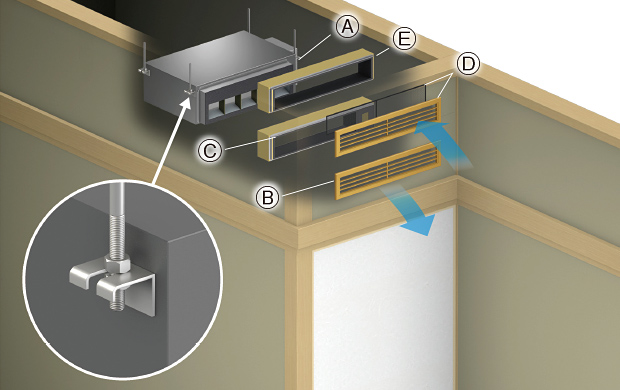

パターンC半間幅天袋吊り設置［分離グリル縦置き］
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
 MAC-501FG／MAC-502FG |
各12,000円（税別） |
 MAC-503FB |
8,000円（税別） |
 MAC-504SG／MAC-505SG |
各14,000円（税別） |
 MAC-506SB |
8,000円（税別） |
| 合計価格（工事費別） | 48,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
吹出グリル（白木）※2 | MAC-501FG | 12,000円 |
|
吹出グリル（ホワイト）※2 | MAC-502FG | 12,000円 |
|
吹出ボックス | MAC-503FB | 8,000円 |
|
吸込グリル（白木）※3※4 | MAC-504SG | 14,000円 |
|
吸込グリル（ホワイト）※3※4 | MAC-505SG | 14,000円 |
|
吸込ボックス | MAC-506SB | 8,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：吹出グリルは、いずれかを選定してください。
※3：吸込グリルは、いずれかを選定してください。
※4：フィルター付。

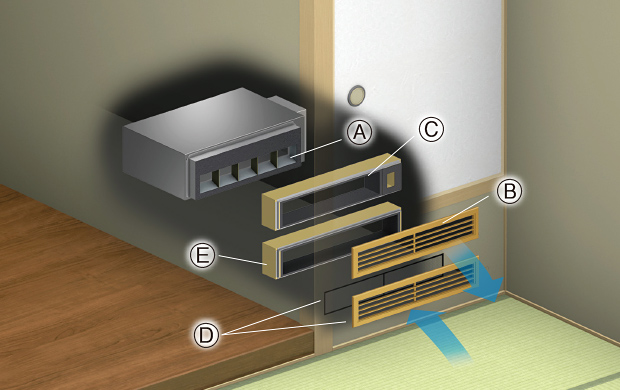

パターンD半間幅地袋置き設置［分離グリル縦置き］
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
＊地袋に設置する場合は、吸込温度の補正を行うため、本体電気品箱の中にある基板上のスイッチ（SW24）を切り替えてください。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
| MAC-501FG／MAC-502FG |
各12,000円（税別） |
| MAC-503FB |
8,000円（税別） |
| MAC-504SG／MAC-505SG |
各14,000円（税別） |
| MAC-506SB |
8,000円（税別） |
| 合計価格（工事費別） | 48,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
吹出グリル（白木）※2 | MAC-501FG | 12,000円 |
|
吹出グリル（ホワイト）※2 | MAC-502FG | 12,000円 |
|
吹出ボックス | MAC-503FB | 8,000円 |
|
吸込グリル（白木）※3※4 | MAC-504SG | 14,000円 |
|
吸込グリル（ホワイト）※3※4 | MAC-505SG | 14,000円 |
|
吸込ボックス | MAC-506SB | 8,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：吹出グリルは、いずれかを選定してください。
※3：吸込グリルは、いずれかを選定してください。
※4：フィルター付。

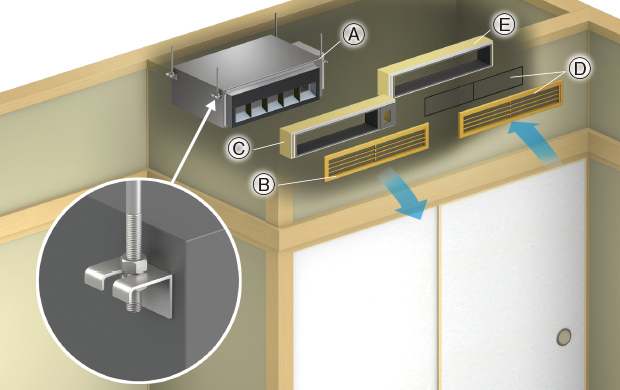

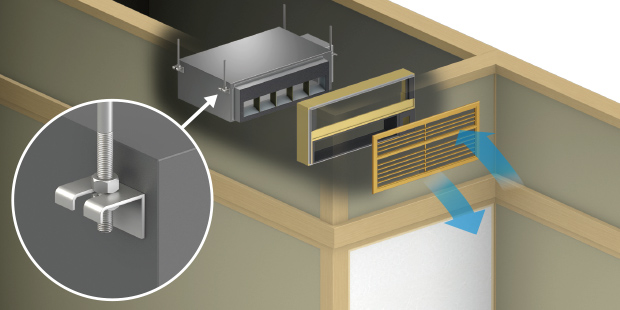

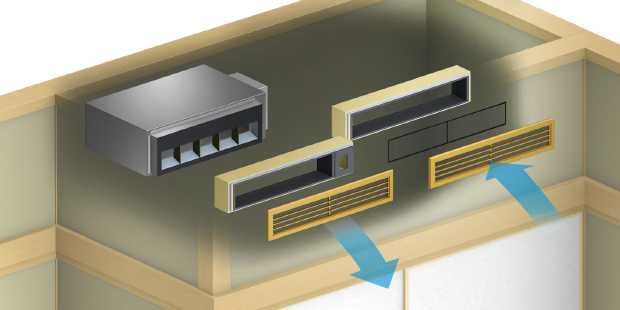

パターンE一間幅天袋吊り設置
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
| MAC-501FG／MAC-502FG |
各12,000円（税別） |
| MAC-503FB |
8,000円（税別） |
| MAC-504SG／MAC-505SG |
各14,000円（税別） |
| MAC-506SB |
8,000円（税別） |
| 合計価格（工事費別） | 48,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
吹出グリル（白木）※2 | MAC-501FG | 12,000円 |
|
吹出グリル（ホワイト）※2 | MAC-502FG | 12,000円 |
|
吹出ボックス | MAC-503FB | 8,000円 |
|
吸込グリル（白木）※3※4 | MAC-504SG | 14,000円 |
|
吸込グリル（ホワイト）※3※4 | MAC-505SG | 14,000円 |
|
吸込ボックス | MAC-506SB | 8,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：吹出グリルは、いずれかを選定してください。
※3：吸込グリルは、いずれかを選定してください。
※4：フィルター付。
パターンF一間幅天袋置き設置
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
| MAC-501FG／MAC-502FG |
各12,000円（税別） |
| MAC-503FB |
8,000円（税別） |
| MAC-504SG／MAC-505SG |
各14,000円（税別） |
| MAC-506SB |
8,000円（税別） |
| 合計価格（工事費別） | 48,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
吹出グリル（白木）※2 | MAC-501FG | 12,000円 |
|
吹出グリル（ホワイト）※2 | MAC-502FG | 12,000円 |
|
吹出ボックス | MAC-503FB | 8,000円 |
|
吸込グリル（白木）※3※4 | MAC-504SG | 14,000円 |
|
吸込グリル（ホワイト）※3※4 | MAC-505SG | 14,000円 |
|
吸込ボックス | MAC-506SB | 8,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：吹出グリルは、いずれかを選定してください。
※3：吸込グリルは、いずれかを選定してください。
※4：フィルター付。
パターンH下がり天井設置［キャンバスダクトなし］
＊天井開口部が点検口となります。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
| MAC-501FG／MAC-502FG |
各12,000円（税別） |
| MAC-503FB |
8,000円（税別） |
 MAC-530UP |
45,000円（税別） |
| 合計価格（工事費別） | 71,000円（税別） |
■別売部品一覧（はイラスト図示部品）
●必要に応じて「キャンバスダクト」をご使用ください。
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
吹出グリル（白木）※2 | MAC-501FG | 12,000円 |
|
吹出グリル（ホワイト）※2 | MAC-502FG | 12,000円 |
|
吹出ボックス | MAC-503FB | 8,000円 |
|
下吸込パネル※3 | MAC-530UP | 45,000円 |
| レシーバー（リモコン受光部）取付具※4 | MAC-523RT（オプション） | 2,000円 | |
| キャンバスダクト | MAC-508CD（オプション） | 30,000円 | |
| レシーバー（リモコン受光部）延長コード※4 | MAC-551RC（オプション） | 8,000円 | |
※1：室内機の先行準備の時点で取り付けてください。
※2：吹出グリルは、いずれかを選定してください。
※3：フィルター付。
※4：受信装置は吹出ボックスMAC-503FBに取付け可能ですが、それ以外の場所（天井など）に取り付ける場合にご使用ください。
※5：室内機に付属している長さ（2m）で不足する場合にご使用ください。延長コードの長さ：10m

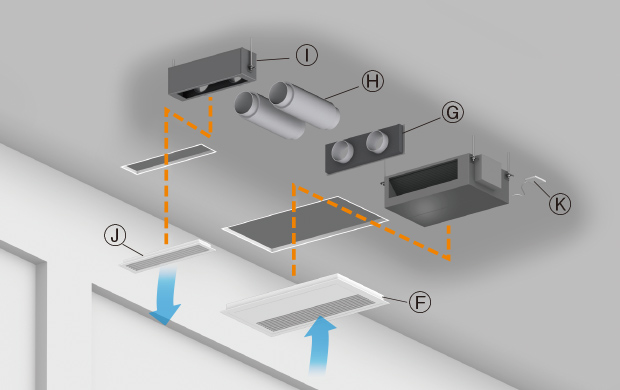

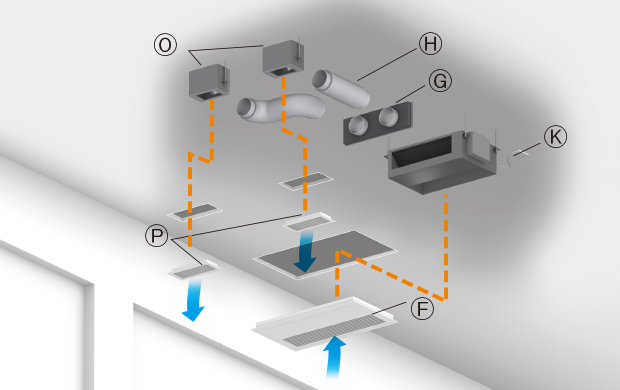

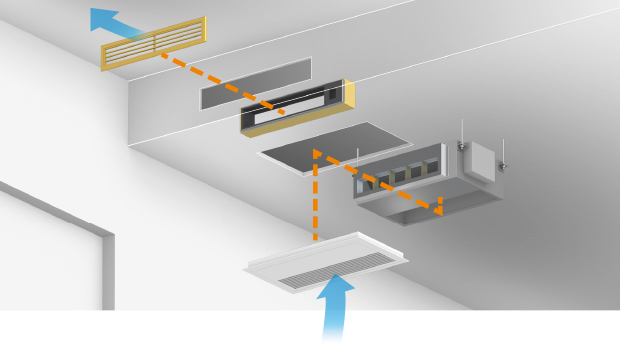

パターンI天埋設置下吸込パネルタイプ［1方向吹出・キャンバスダクトなし］★
フレキシブルダクト使用制限
| 許容ダクト長 | ダクト曲がり部 | |
| 吹出側ダクト | 7m以下 | 90°以下1か所 |
＊天井開口部が点検口となります。
★ダクト長が3mを超える場合は、風量アップを図る必要があるため、電気品箱の中にある基板上の風量切換スイッチを切り替えてください。
■必要部品価格（ダクト長2mの場合）
| MAC-530UP |
45,000円（税別） |
 MAC-514FC |
12,000円（税別） |
 MAC-516FD×2 |
26,000円（税別） |
 MAC-517FB |
26,000円（税別） |
 MAC-518FG／MAC-519FG |
各25,000円（税別） |
 MAC-523RT |
2,000円（税別） |
| 合計価格（工事費別） | 136,000円（税別） |
■別売部品一覧（はイラスト図示部品）
●必要に応じて「キャンバスダクト」をご使用ください。
| 品 名 | 形 名 | 価格（税別） | |
|
下吸込パネル※1 | MAC-530UP | 45,000円 |
|
ダクト吹出チャンバー※2 | MAC-514FC | 12,000円 |
|
フレキシブルダクト (φ150、2m) | MAC-516FD | 13,000円 |
|
ダクト大吹出ボックス | MAC-517FB | 26,000円 |
|
ダクト大吹出グリル（ホワイト）※3 | MAC-518FG | 25,000円 |
|
ダクト大吹出グリル（ベージュ）※3 | MAC-519FG | 25,000円 |
|
レシーバー（リモコン受光部）取付具 | MAC-523RT | 2,000円 |
| キャンバスダクト | MAC-508CD（オプション） | 30,000円 | |
| レシーバー（リモコン受光部）延長コード※4 | MAC-551RC（オプション） | 8,000円 | |
※1：フィルター付。
※2：室内機の先行準備の時点で取り付けてください。
※3：吹出グリルは、いずれかを選定してください。
※4：室内機に付属している長さ（2m）で不足する場合にご使用ください。延長コードの長さ：10m
＊ドレンポンプは室内機に内蔵しています。

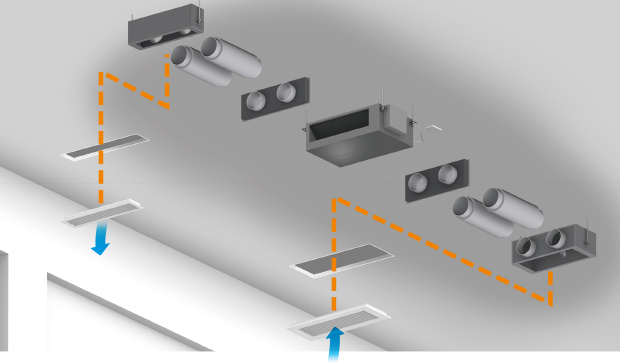

パターンJ天埋設置下吸込パネルタイプ［2方向吹出・キャンバスダクトなし］★
フレキシブルダクト使用制限
| 許容ダクト長 | ダクト曲がり部 | |
| 吹出側ダクト | 7m以下 | 90°以下1か所 |
＊天井開口部が点検口となります。
■必要部品価格（ダクト長2mの場合）
| MAC-530UP |
45,000円（税別） |
| MAC-514FC |
12,000円（税別） |
| MAC-516FD×2 |
26,000円（税別） |
 MAC-520FB×2 |
40,000円（税別） |
 MAC-521FG／MAC-522FG×2 |
各36,000円（税別） |
| MAC-523RT |
2,000円（税別） |
| 合計価格（工事費別） | 161,000円（税別） |
■別売部品一覧（はイラスト図示部品）
●必要に応じて「キャンバスダクト」をご使用ください。
| 品 名 | 形 名 | 価格（税別） | |
|
下吸込パネル※1 | MAC-530UP | 45,000円 |
|
ダクト吹出チャンバー※2 | MAC-514FC | 12,000円 |
|
フレキシブルダクト（φ150、1m） | MAC-515FD | 9,000円 |
|
フレキシブルダクト（φ150、2m） | MAC-516FD | 13,000円 |
|
ダクト小吹出ボックス | MAC-520FB | 20,000円 |
|
ダクト小吹出グリル（ホワイト）※3 | MAC-521FG | 18,000円 |
|
ダクト小吹出グリル（ベージュ）※3 | MAC-522FG | 18,000円 |
|
レシーバー（リモコン受光部）取付具 | MAC-523RT | 2,000円 |
| キャンバスダクト | MAC-508CD（オプション） | 30,000円 | |
| レシーバー（リモコン受光部）延長コード※4 | MAC-551RC（オプション） | 8,000円 | |
※1：フィルター付。
※2：室内機の先行準備の時点で取り付けてください。
※3：吹出グリルは、いずれかを選定してください。
※4：室内機に付属している長さ（2m）で不足する場合にご使用ください。延長コードの長さ：10m
＊ドレンポンプは室内機に内蔵しています。ダクト小吹出グリルは2セット必要です。

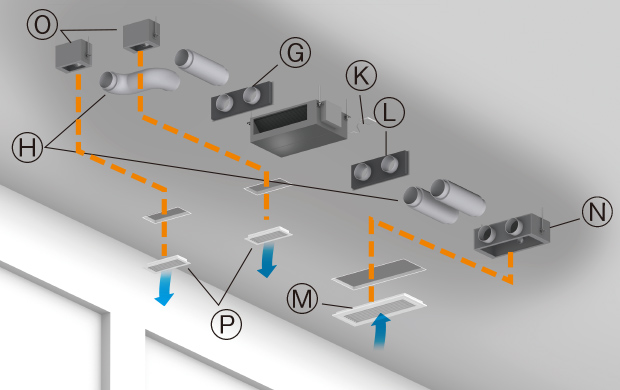

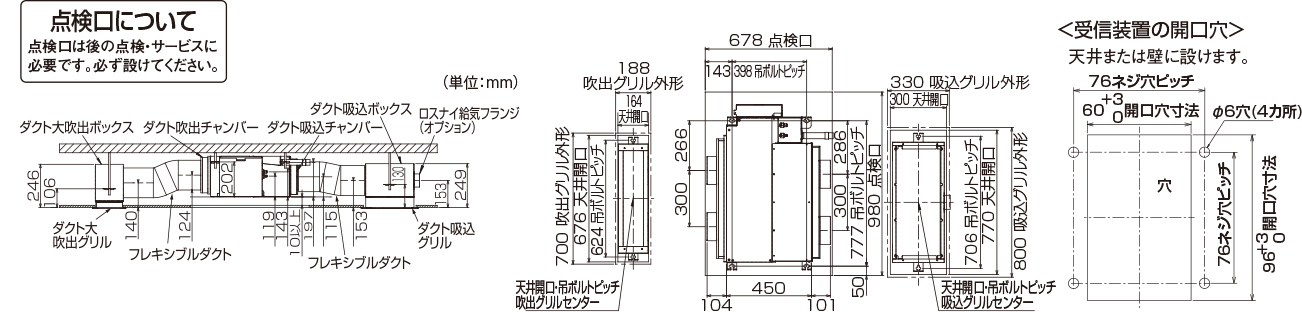

パターンK天埋設置吸吹両ダクトタイプ［1方向吹出］★
フレキシブルダクト使用制限
| 許容ダクト長 | ダクト曲がり部 | |
| 吹出側ダクト | 吸込側とあわせて7m以下 | 90°以下1か所 |
| 吸込側ダクト | 1m以下 | 45°以下1か所 |
＊点検口は後日のアフターサービス用として必要になりますので必ず設けてください。
■必要部品価格（ダクト長吹出側2m、吸込側1mの場合）
 MAC-509SC |
12,000円（税別） |
 MAC-510SB |
26,000円（税別） |
 MAC-511SG／MAC-512SG |
各25,000円（税別） |
| MAC-514FC |
12,000円（税別） |
| MAC-515FD×2 |
18,000円（税別） |
| MAC-516FD×2 |
26,000円（税別） |
| MAC-517FB |
26,000円（税別） |
| MAC-518FG／MAC-519FG |
各25,000円（税別） |
| MAC-523RT |
2,000円（税別） |
| 合計価格（工事費別） | 172,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
ダクト吸込チャンバー※1 | MAC-509SC | 12,000円 |
|
ダクト吸込ボックス※2 | MAC-510SB | 26,000円 |
|
ダクト吸込グリル（ホワイト）※3 | MAC-511SG | 25,000円 |
|
ダクト吸込グリル（ベージュ）※3 | MAC-512SG | 25,000円 |
|
ダクト吹出チャンバー※1 | MAC-514FC | 12,000円 |
|
フレキシブルダクト（φ150、1m） | MAC-515FD | 9,000円 |
|
フレキシブルダクト（φ150、2m） | MAC-516FD | 13,000円 |
|
ダクト大吹出ボックス | MAC-517FB | 26,000円 |
|
ダクト大吹出グリル（ホワイト）※4 | MAC-518FG | 25,000円 |
|
ダクト大吹出グリル（ベージュ）※4 | MAC-519FG | 25,000円 |
|
レシーバー（リモコン受光部）取付具 | MAC-523RT | 2,000円 |
| ロスナイ給気フランジ※5 | MAC-513LK（オプション） | 3,000円 | |
| レシーバー（リモコン受光部）延長コード※6 | MAC-551RC（オプション） | 8,000円 | |
※1：室内機の先行準備の時点で取り付けてください。
※2：フィルター付。
※3：吸込グリルは、いずれかを選定してください。
※4：吹出グリルは、いずれかを選定してください。
※5：ロスナイ接続時のみご使用ください。
※6：室内機に付属している長さ（2m）で不足する場合にご使用ください。延長コードの長さ：10m
＊ドレンポンプは室内機に内蔵しています。
パターンL天埋設置吸吹両ダクトタイプ［2方向吹出］★
フレキシブルダクト使用制限
| 許容ダクト長 | ダクト曲がり部 | |
| 吹出側ダクト | 吸込側とあわせて7m以下 | 90°以下1か所 |
| 吸込側ダクト | 1m以下 | 45°以下1か所 |
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
■必要部品価格（ダクト長吹出側2m、吸込側1mの場合）
| MAC-509SC |
12,000円（税別） |
| MAC-510SB |
26,000円（税別） |
| MAC-511SG／MAC-512SG |
各25,000円（税別） |
| MAC-514FC |
12,000円（税別） |
| MAC-515FD×2 |
18,000円（税別） |
| MAC-516FD×2 |
26,000円（税別） |
| MAC-520FB×2 |
40,000円（税別） |
| MAC-521FG／MAC-522FG×2 |
各36,000円（税別） |
| MAC-523RT |
2,000円（税別） |
| 合計価格（工事費別） | 197,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
ダクト吸込チャンバー※1 | MAC-509SC | 12,000円 |
|
ダクト吸込ボックス※2 | MAC-510SB | 26,000円 |
|
ダクト吸込グリル（ホワイト）※3 | MAC-511SG | 25,000円 |
|
ダクト吸込グリル（ベージュ）※3 | MAC-512SG | 25,000円 |
|
ダクト吹出チャンバー※1 | MAC-514FC | 12,000円 |
|
フレキシブルダクト（φ150、1m） | MAC-515FD | 9,000円 |
|
フレキシブルダクト（φ150、2m） | MAC-516FD | 13,000円 |
|
ダクト小吹出ボックス | MAC-520FB | 20,000円 |
|
ダクト小吹出グリル（ホワイト）※4 | MAC-521FG | 18,000円 |
|
ダクト小吹出グリル（ベージュ）※4 | MAC-522FG | 18,000円 |
|
レシーバー（リモコン受光部）取付具 | MAC-523RT | 2,000円 |
| ロスナイ給気フランジ※5 | MAC-513LK（オプション） | 3,000円 | |
| レシーバー（リモコン受光部）延長コード※6 | MAC-551RC（オプション） | 8,000円 | |
※1：室内機の先行準備の時点で取り付けてください。
※2：フィルター付。
※3：吸込グリルは、いずれかを選定してください。
※4：吹出グリルは、いずれかを選定してください。
※5：ロスナイ接続時のみご使用ください。
※6：室内機に付属している長さ（2m）で不足する場合にご使用ください。延長コードの長さ：10m
＊ドレンポンプは室内機に内蔵しています。ダクト小吹出ボックスとダクト小吹出グリルは2セット必要です。

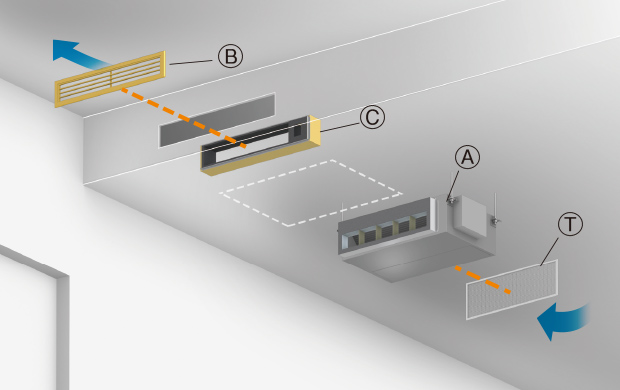

パターンM下がり天井タイプ［直付レール・フィルターセット使用］
＊点検口は後日のアフターサービス用として必要となりますので必ず設けてください。
＊別途天井面に吸込み口を必ず設けてください。
★ダクト長が3mを超える場合は、風量アップを図る必要があるため、電気品箱の中にある基板上の風量切換スイッチを切り替えてください。
■必要部品価格
| MAC-500FC |
6,000円（税別） |
| MAC-501FG／MAC-502FG |
各12,000円（税別） |
| MAC-503FB |
8,000円（税別） |
 MAC-552HR |
8,000円（税別） |
| 合計価格（工事費別） | 34,000円（税別） |
■別売部品一覧（はイラスト図示部品）
| 品 名 | 形 名 | 価格（税別） | |
|
吹出チャンバー※1 | MAC-500FC | 6,000円 |
|
吹出グリル（白木）※2 | MAC-501FG | 12,000円 |
|
吹出グリル（ホワイト）※2 | MAC-502FG | 12,000円 |
|
吹出ボックス | MAC-503FB | 8,000円 |
|
直付レール・フィルターセット | MAC-552HR | 8,000円 |
※1：室内機の先行準備の時点で取り付けてください。
※2：吹出グリルは、いずれかを選定してください。
★ダクト長が3mを超える場合は、風量アップを図る必要があるため、電気品箱の中にある基板上の風量切換スイッチを切り替えてください。
フリービルトイン形設置構成図および設置スペース必要寸法。

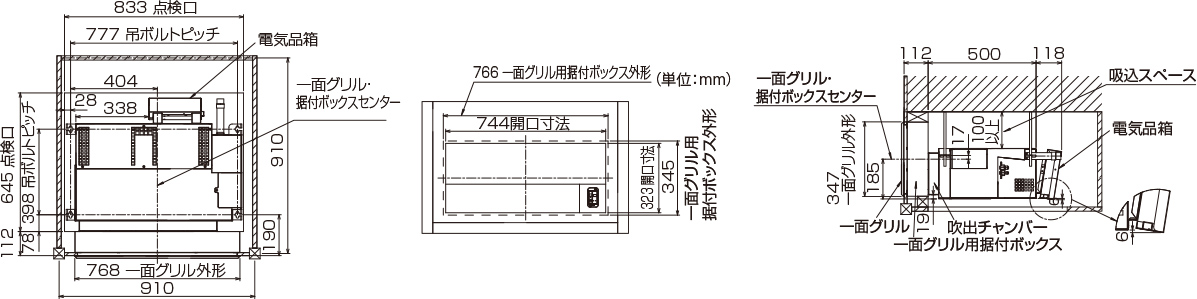

パターンA半間幅天袋吊り設置［一面グリル］

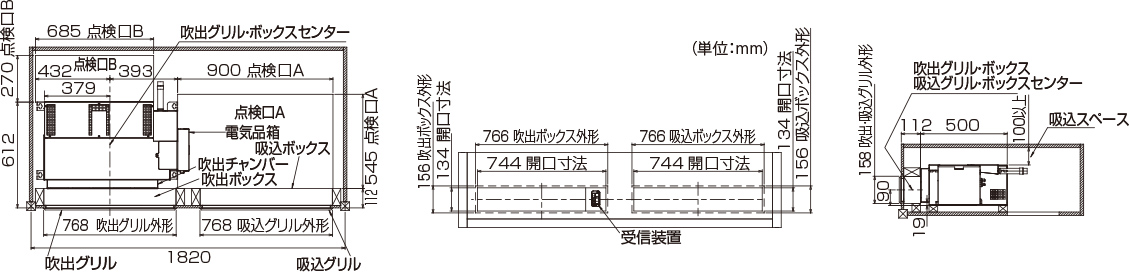

■設置構成図および設置スペース必要寸法
支柱：現地調達
- 室内機およびその他施工部材は支柱（現地調達）などを用いて必ず確実に固定してください。
- 室内機およびその他施工部材は必ず水平にセットしてください。
- 室内機の質量により据付枠が傾斜しないよう室内機収納室内の補強を確実に行ってください。
- 点検口は必ず設けてください。
- 室内機の下面に支柱を設ける場合は、室内機の振動が壁面などへ伝わらないようにゴムなど（現地調達）を間に入れてください。
パターンF一間幅天袋置き設置
■設置構成図および設置スペース必要寸法
支柱：現地調達
- 室内機およびその他施工部材は支柱（現地調達）などを用いて必ず確実に固定してください。
- 室内機およびその他施工部材は必ず水平にセットしてください。
- 室内機の質量により据付枠が傾斜しないよう室内機収納室内の補強を確実に行ってください。
- 点検口A、Bは必ず設けてください。
- 室内機の下面に支柱を設ける場合は、室内機の振動が壁面などへ伝わらないようにゴムなど（現地調達）を間に入れてください。
パターンH下がり天井設置［キャンバスダクトなし］
■設置構成図および設置スペース必要寸法
支柱：現地調達
- 室内機およびその他施工部材は支柱（現地調達）などを用いて必ず確実に固定してください。
- 室内機およびその他施工部材は必ず水平にセットしてください。
- 室内機の質量により据付枠が傾斜しないよう室内機収納室内の補強を確実に行ってください。
- 下吸込パネル取付け用の天井開口部が点検口になります。
パターンK天埋設置吸吹両ダクトタイプ［1方向吹出］
■設置構成図および設置スペース必要寸法
フレキシブルダクト使用制限
| 許容ダクト長 | ダクト曲がり部 | |
| 吹出側ダクト | 吸込側とあわせて7m以下 | 90°以下1か所 |
| 吸込側ダクト | 1m以下 | 45°以下1か所 |
＊室内機収納室は外部の空気を吸い込むことのないように、配管貫通部や板のあわせ目などをしっかりふさいでください。
取付け動画
RX・GX・M・W・HX・HWシリーズ
K・HKシリーズ
壁埋込形
フリービルトイン形
