パイプ用ファンシステム

パイプ用ファンと自然給気ユニットの採用で低イニシャルコスト・低ランニングコストを実現。

住宅

換気種別

熱交換

省エネ基準地域区分

個別住宅

集合住宅

第1種換気

第3種換気

熱交換換気

非熱交換換気

◆下記システム例の条件・価格

床面積	換気回数	システム価格（常時換気のみ）
40坪	0.5回/h	225,200円（税別）

システム上の条件・注意事項

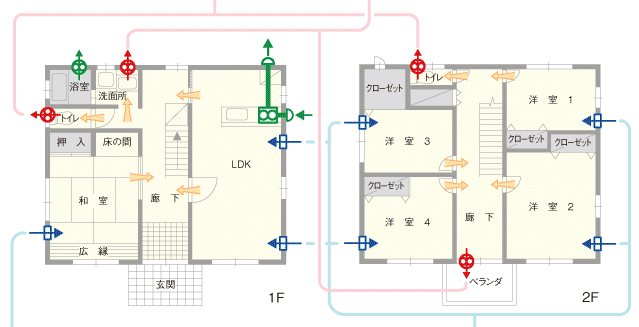

システム例

常時換気（排気）
24時間換気機能付パイプ用ファンＶ-08XLD4 技術資料・仕様書	深形フード（SUS製･ギャラリ付） P-13VS4 技術資料・仕様書

常時換気（排気）
24時間換気機能付パイプ用ファンＶ-08PFLD8 技術資料・仕様書	深形フード（SUS製･ギャラリ付） P-13VS4 技術資料・仕様書	コントロールスイッチ P-04SWLB5 技術資料・仕様書

常時換気（給気）
自然給気ユニット P-13KQU3-BE 技術資料・仕様書	深形フード（SUS製･ギャラリ付） P-13VS4 技術資料・仕様書

常時換気（給気）
自然給気ユニット P-13KQU3 技術資料・仕様書	深形フード（SUS製･ギャラリ付） P-13VS4 技術資料・仕様書

台所	浴室	システム部材	システム部材

深形レンジフードファン（自然給気タイプ） V-604KQE9 価格 164,000円（税別）技術資料・仕様書	パイプ用ファン V-12PPS8 価格 13,000円（税別）技術資料・仕様書	深形フード（SUS製・ギャラリ付） P-18VS4 価格 11,600円（税別）技術資料・仕様書	コントロールスイッチ P-11SW2 価格 5,800円（税別）技術資料・仕様書

	設置場所		名　称	形　名	単価（円）価格（税別）	台　数	金額（円）価格（税別）
常時換気	1F	洗面所	パイプ用ファン〈排気〉	V-08XLD4	12,800	1	12,800
		洗面所	深形フード（SUS製）	P-13VS4	9,100	1	9,100
		トイレ	パイプ用ファン〈排気〉	V-08PFLD8	13,400	1	13,400
			深形フード（SUS製）	P-13VS4	9,100	1	9,100
			コントロールスイッチ	P-04SWLB5	8,700	1	8,700
		LDK	自然給気ユニット	P-13KQU3	7,900	2	15,800
		LDK	深形フード（SUS製）	P-13VS4	9,100	2	18,200
		和　室	自然給気ユニット	P-13KQU3-BE	7,900	1	7,900
		和　室	深形フード（SUS製）	P-13VS4	9,100	1	9,100
	2F	トイレ	パイプ用ファン〈排気〉	V-08PFLD8	13,400	1	13,400
			深形フード（SUS製）	P-13VS4	9,100	1	9,100
			コントロールスイッチ	P-04SWLB5	8,700	1	8,700
		廊　下	パイプ用ファン〈排気〉	V-08XLD4	12,800	1	12,800
		廊　下	深形フード（SUS製）	P-13VS4	9,100	1	9,100
		洋室	自然給気ユニット	P-13KQU3	7,900	4	31,600
		洋室	深形フード（SUS製）	P-13VS4	9,100	4	36,400
	小　計						225,200
局所換気	1F	浴　室	パイプ用ファン	V-12PPS8	13,000	1	13,000
			深形フード（SUS製）	P-18VS4	11,600	1	11,600
			コントロールスイッチ	P-11SW2	5,800	1	5,800
		台　所	レンジフードファン	V-604KQE9	164,000	1	164,000
		台　所	深形フード（SUS製）	P-18VS4	11,600	2	23,200
	小　計						217,600
	合　計						442,800
