三菱エレベーター・エスカレーター納入事例95
TOKYO TORCH 常盤橋タワーTOKYO TORCH Tokiwabashi Tower
東京駅日本橋口前に位置する大規模複合再開発「TOKYO TORCH」の第1弾で、
2027年度までにさらに3棟、合計4棟と広場や公園が整備される。
低層部には店舗、高層部にはオフィスが入り、その間の4～7階には
重要設備機械室が設けられ水害に対するBCP機能が高められている。
-

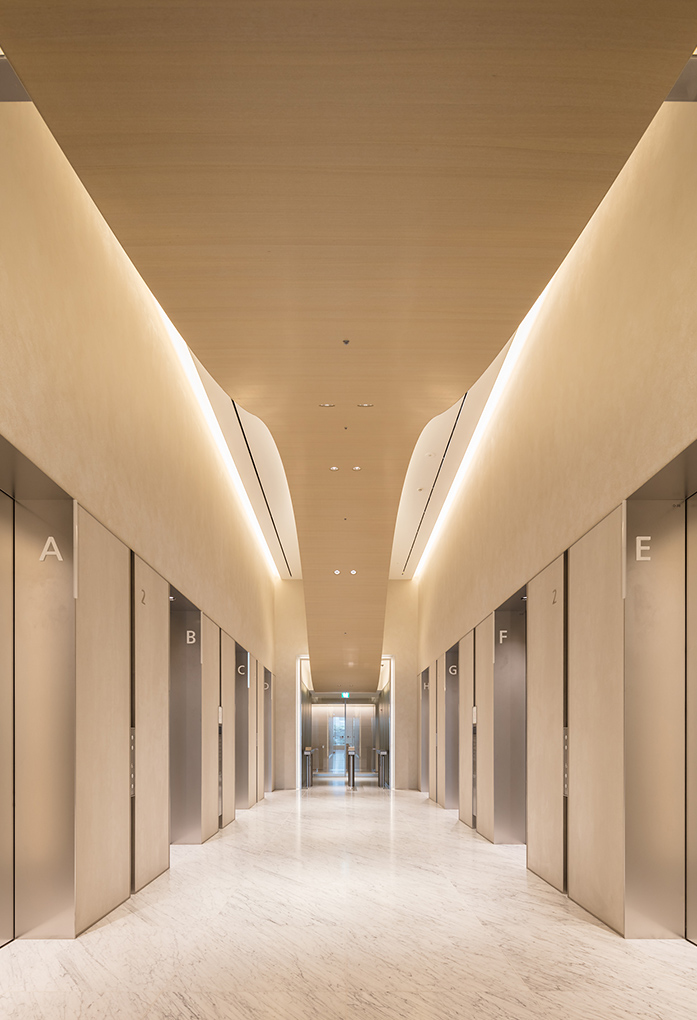

2階オフィス用エレベーター乗場。乗場天井には木調の緩やかな曲面を描く装飾が施されている（エレベーター：No. O-31~38） -
2階オフィスロビー。オフィス用エレベーターには、セキュリティと連動したエレベーター行先予報システムが採用されている（エレベーター：No. O-31~38, O-41~48）

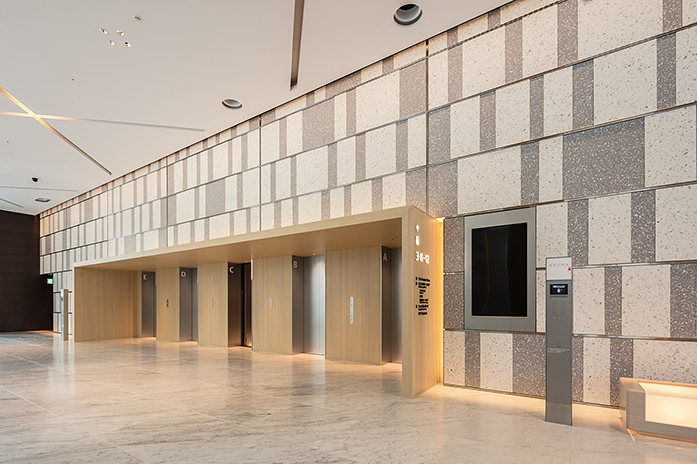

2階オフィスロビーから5基並ぶエレベーター乗場を見る（エレベーター：No. O-11~15） -

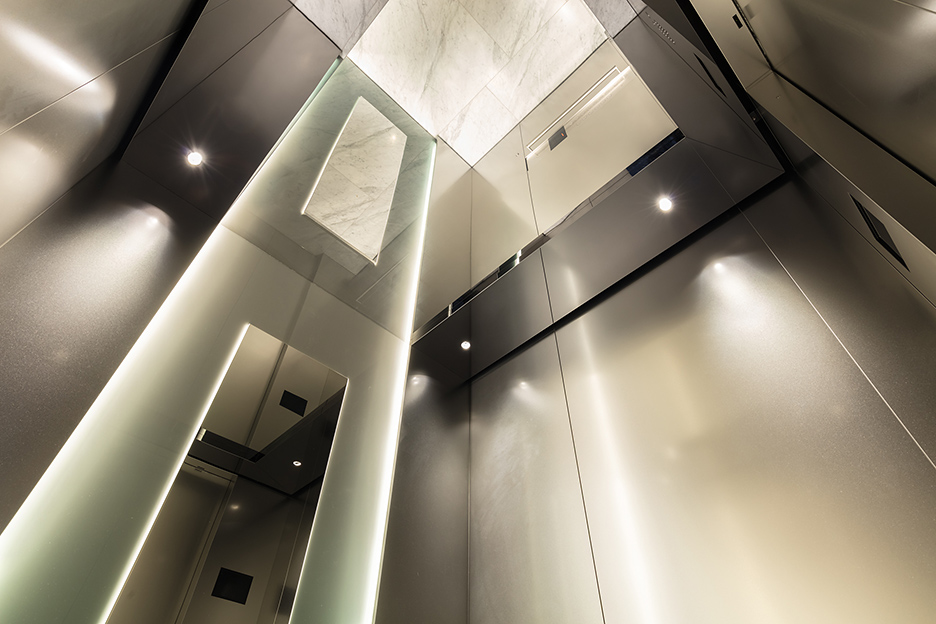

オフィス用エレベーターかご室見上げ。かご正面壁を各バンクごとに異なるテーマカラーのアートパネルとし、間接照明を配している。中高層バンクは常盤色（エレベーター：No. O-35） -

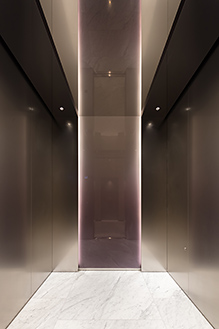

オフィス用エレベーター高層バンクかご室。アートワークの色は江戸紫（エレベーター：No. O-41~43, 45~47）

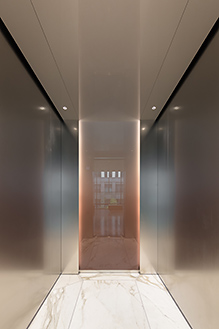

オフィス用エレベーター低層バンクかご室。アートワークの色は紅梅色（エレベーター：No. O-11~14） -

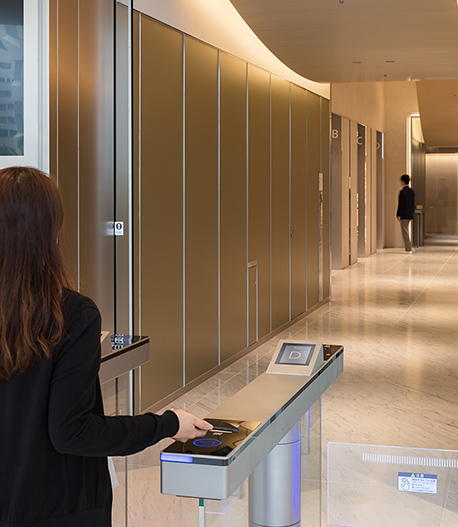

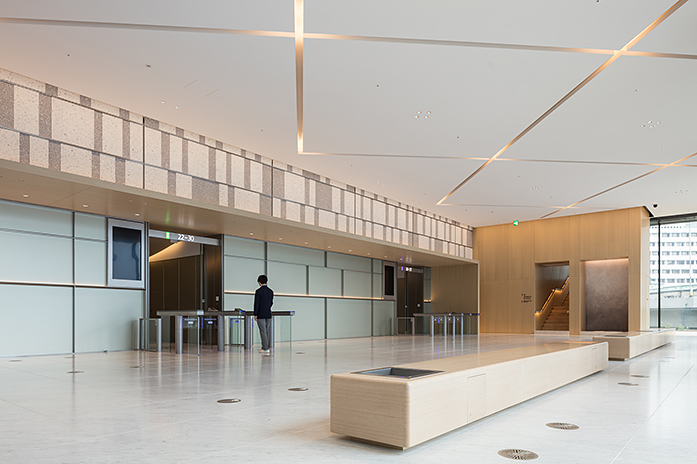

2階オフィスロビーからセキュリティゲート越しにオフィス用エレベーター乗場を見る（エレベーター：No. O-31~38） -
Video Player is loading.
「エレベーター行先予報システム」導入による、セキュリティーゲートからエレベーター乗車までのご利用イメージを
動画でご紹介します。 -

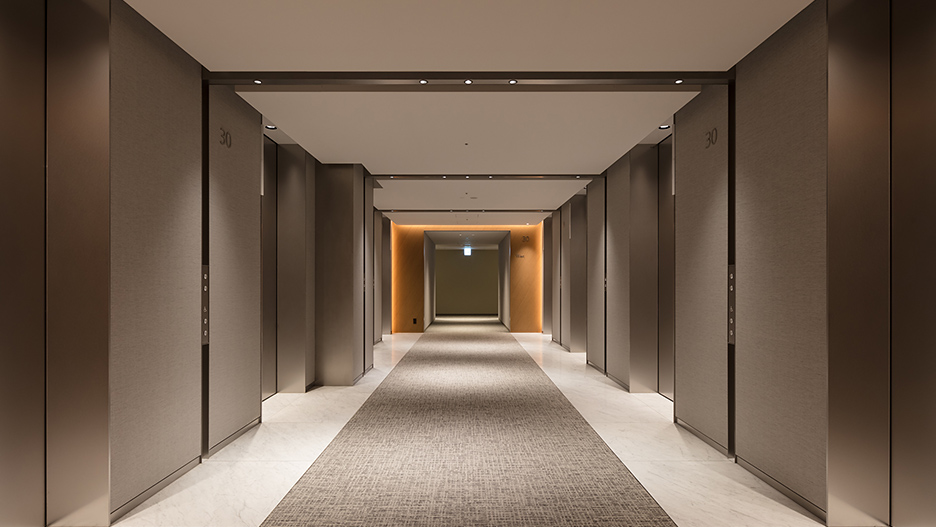

オフィス基準階エレベーター乗場（エレベーター：No. O-31~38） -

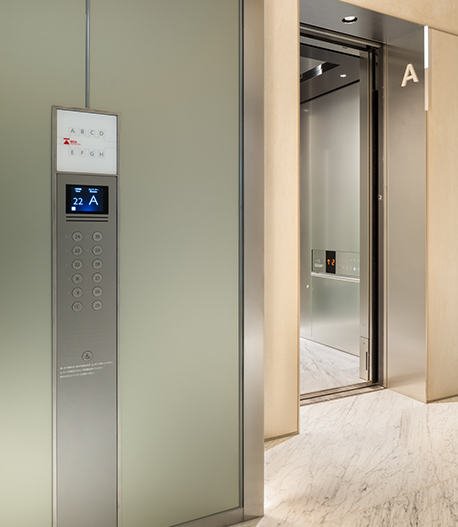

乗場操作盤。乗車号機を忘れたり、乗り遅れた場合にも行き先階を登録できる（エレベーター：No. O-31~38） -

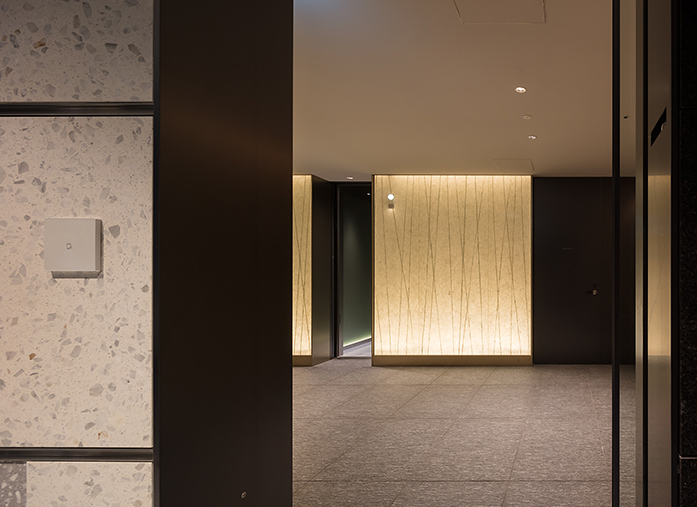

VIP用エレベーター乗場を見る。乗場へは顔認証システム（写真右）、カードリーダー（写真左）によりセキュリティが確保されている（エレベーター：No. O-1, 2） -

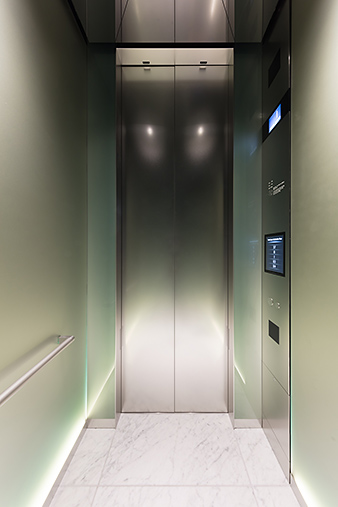

VIP用エレベーターかご室。かご壁面下部に間接照明が設けられている（エレベーター：No. O-1, 2）

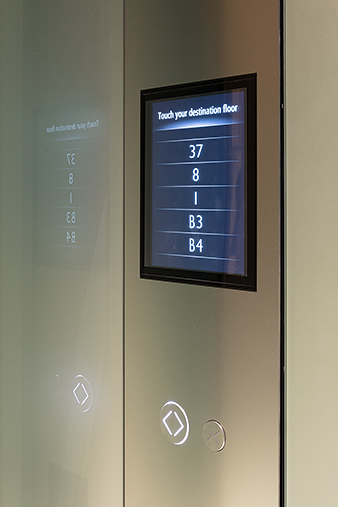

VIP用エレベーターかご室の操作盤。タッチパネル式が採用されている（エレベーター：No. O-1, 2） -

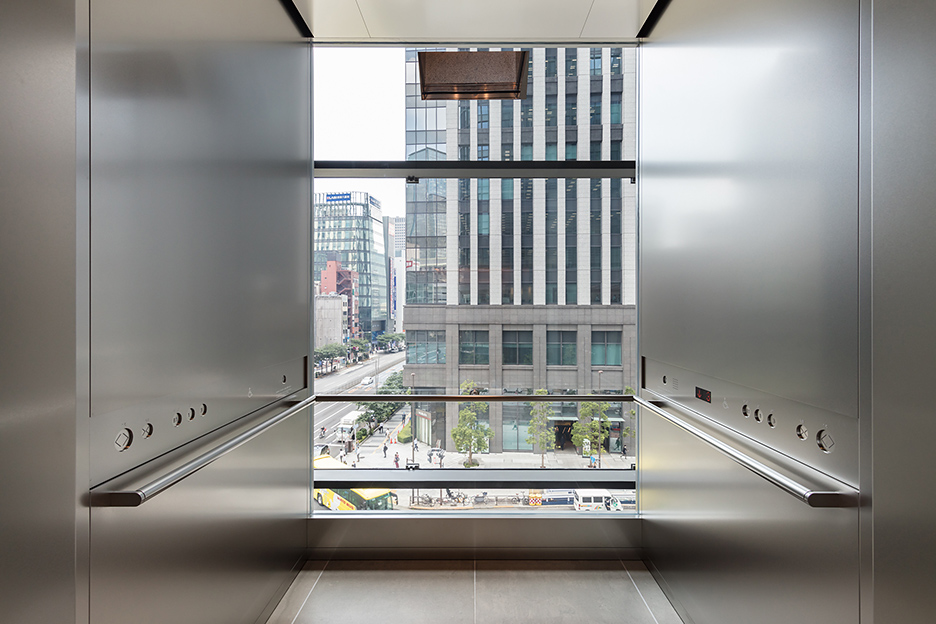

低層部用エレベーターかご室から日本橋の街並みを見る（エレベーター：No. S-2, 3） -

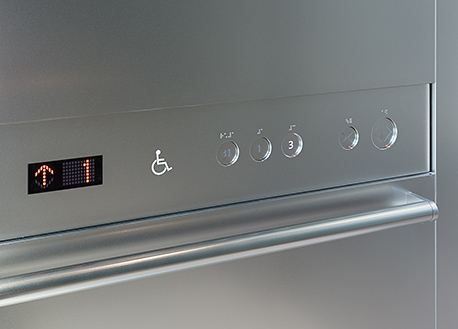

身障者用操作盤。誤操作を避けるためかご壁面から面落ちさせている（エレベーター：No. S-2, 3） -

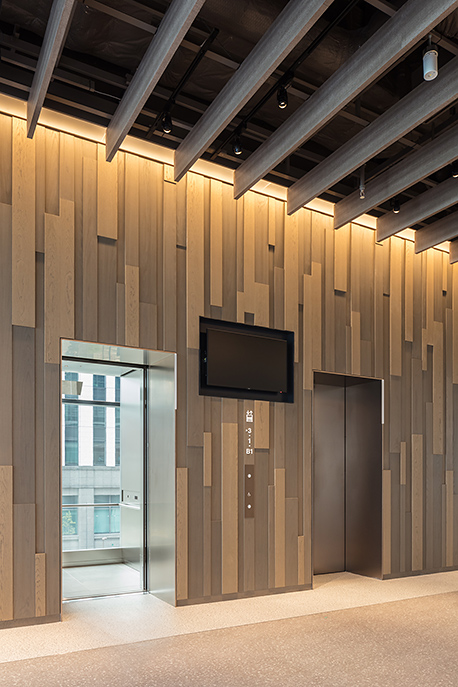

3階低層部用エレベーター乗場（エレベーター：No. S-2, 3） -

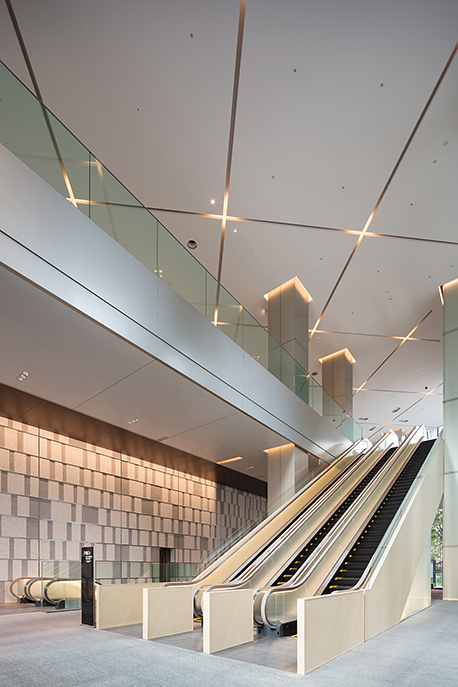

エントランスから2階オフィスロビーに接続するエスカレーターを見る（エスカレーター：No. ESC-3~5） -

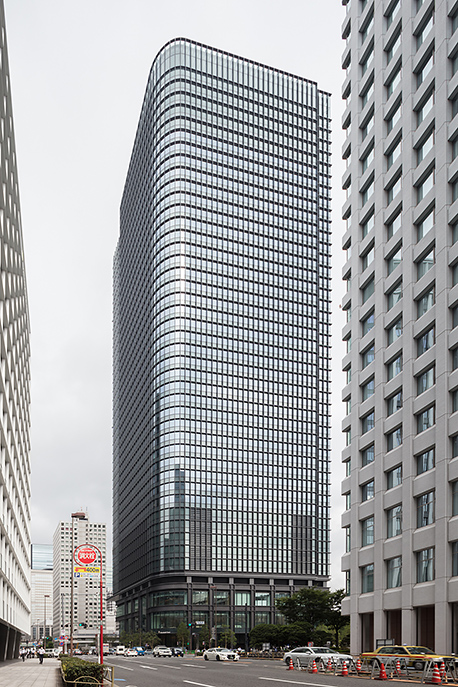

外観
- 所在地:
- 東京都千代田区
- 設計:
- 株式会社 三菱地所設計
エレベーター（主な仕様）
竣工 2021年/総台数 29台
| 号機 | O-11~15 | O-31~38 | O-41~48 | O-1, 2 | L1 |
|---|---|---|---|---|---|
| 用途 | 乗用 | 乗用 | 乗用 | 乗用 | ㆟荷用 |
| 積載質量（kg） | 1,150 | 1,800 | 1,800 | 650 | 1,350 |
| 定員（人） | 17 | 27 | 27 | 10 | 20 |
| 速度（m/min） | 105-120 | 360 | 360 | 240 | 105 |
| 台数 | 5 | 8 | 8 | 2 | 1 |
| 停止階数 | O-11~14: 7 O-15: 9 |
O-31~33, 35~37: 12 O-34, 38: 13 |
11 | 33 | 7 |
| サービス階 | O-11~14: 2, 3, 8-12 O-15: 1, 2, 3, 7-12 |
O-31~33, 35~37: 2, 3, 8, 22-30 O-34,38: 1, 2, 3, 8, 22-30 |
2, 3, 8, 30-37 | B4, B3, 1, 8-37 | B3-B1, 1-4 |
| 備考 | O-15: 身障者用 | O-34, 38: 身障者用 | O-44, 48: 身障者用 | VIP |
| 号機 | P1 | S2 | S-2, 3 | B-1 | |
|---|---|---|---|---|---|
| 用途 | 乗用 | 乗用 | 乗用 | 乗用 | |
| 積載質量（kg） | 900 | 1,000 | 1,000 | 850 | |
| 定員（人） | 13 | 15 | 15 | 13 | |
| 速度（m/min） | 105 | 105 | 90 | 45 | |
| 台数 | 1 | 1 | 2 | 1 | |
| 停止階数 | 5 | 6 | 3 | 2 | |
| サービス階 | B4, B3, B1, 1, 2 | B3-B1, 1-3 | B1, 1, 3 | 正面:B1、背面:1 | |
| 備考 | 身障者用 | 身障者用 | 身障者用 | 2方向出入口 |
エスカレーター（主な仕様）
竣工 2021年/総台数 9台
| 号機 | ESC-1, 2 | ESC-3~5 | ESC6, 7 | ESC8, 9 |
|---|---|---|---|---|
| 形式 | S1000 | S1000 | S1000 | S1000 |
| 速度（m/min） | 30 | 30 | 30 | 30 |
| サービス階 | B1-1 | 1-2 | 1-2 | 2-3 |
| 揚程（mm） | 6,300 | 8,600 | 8,600 | 8,000 |
| 角度 | 30 | 30 | 30 | 30 |
| 台数 | 2 | 3 | 2 | 2 |
