三菱エレベーター・エスカレーター納入事例96
ミナカ小田原Minaka Odawara
小田原駅の南側の小田原城址公園へと向かうお城通り沿いに経つ複合施設。
14階建てのタワー棟と4階建ての伝統的な旅籠をイメージした低層棟からなり、
商業施設やホテル、オフィス、図書館、医療福祉施設等が入る。
上:14階展望足湯庭園へ接続するシャトルエレベーター乗場。
小田原市街と相模湾を望む(エレベーター:No. 8)
-

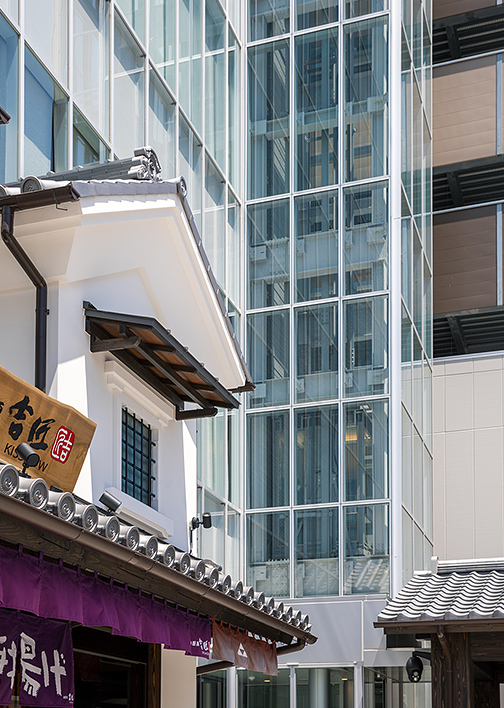

3階金次郎広場からシャトルエレベーターのシャフトを見る
(エレベーター:No. 8) -

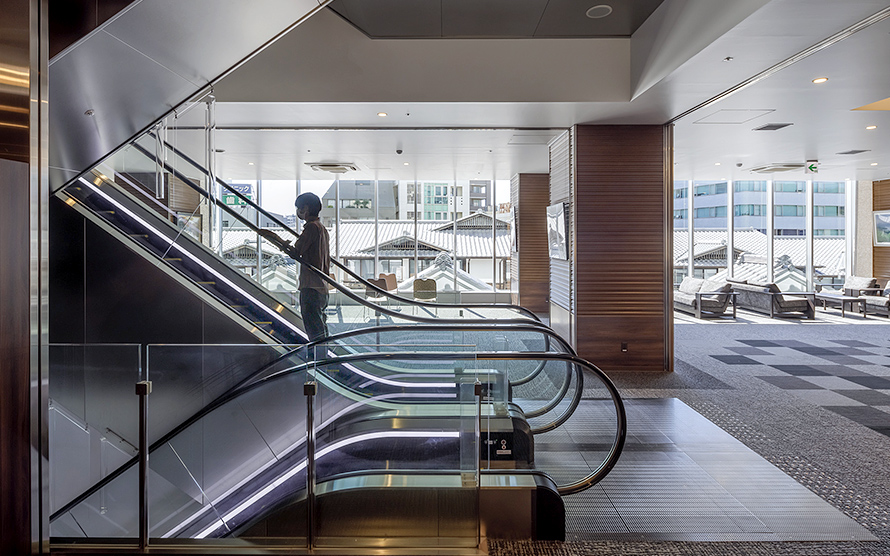

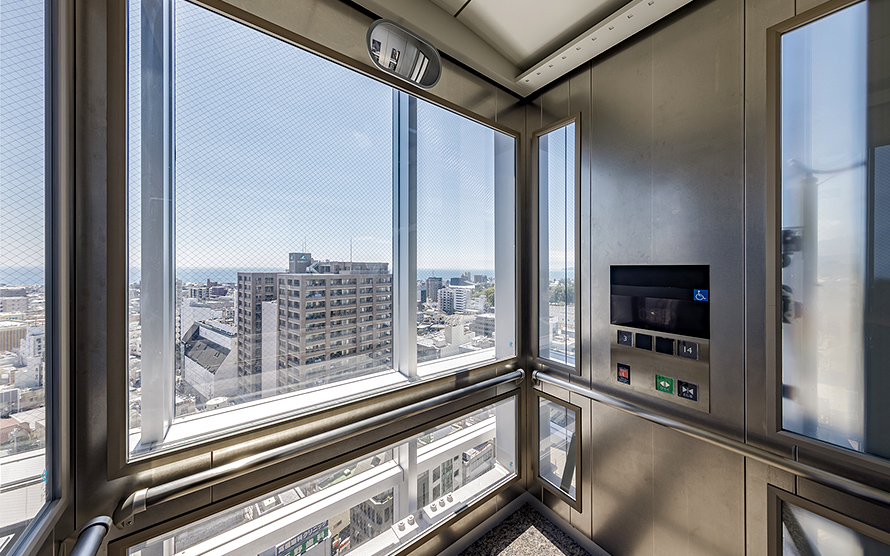

シースルーエレベーターのかご室から見る(エレベーター:No. 8) 4階ホテルフロントからエスカレーター乗場越しに低層棟の屋根が見える(エスカレーター:No. 7, 8) -

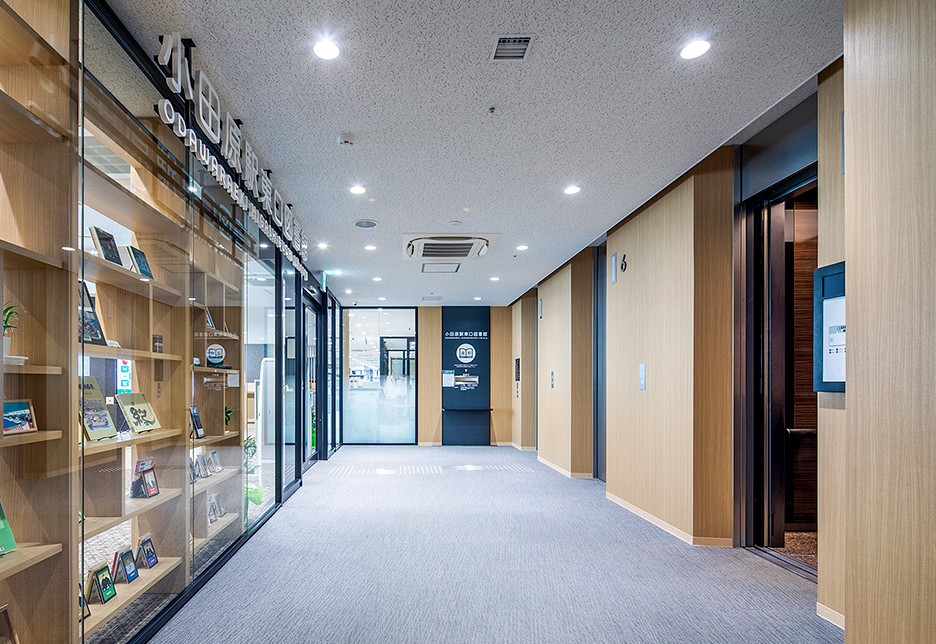

6階エレベーター乗場。小田原駅東口図書館が入る(エレベーター:No. 1~3) -

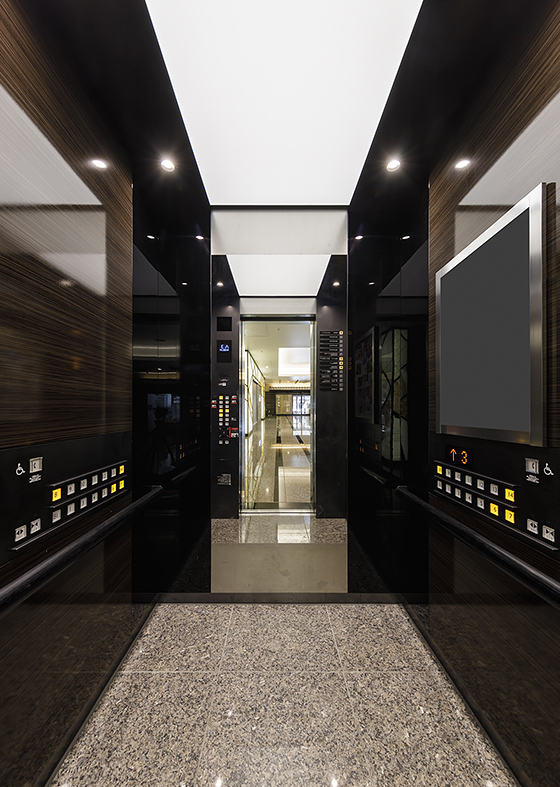

エレベーターかご室(エレベーター:No. 1) -

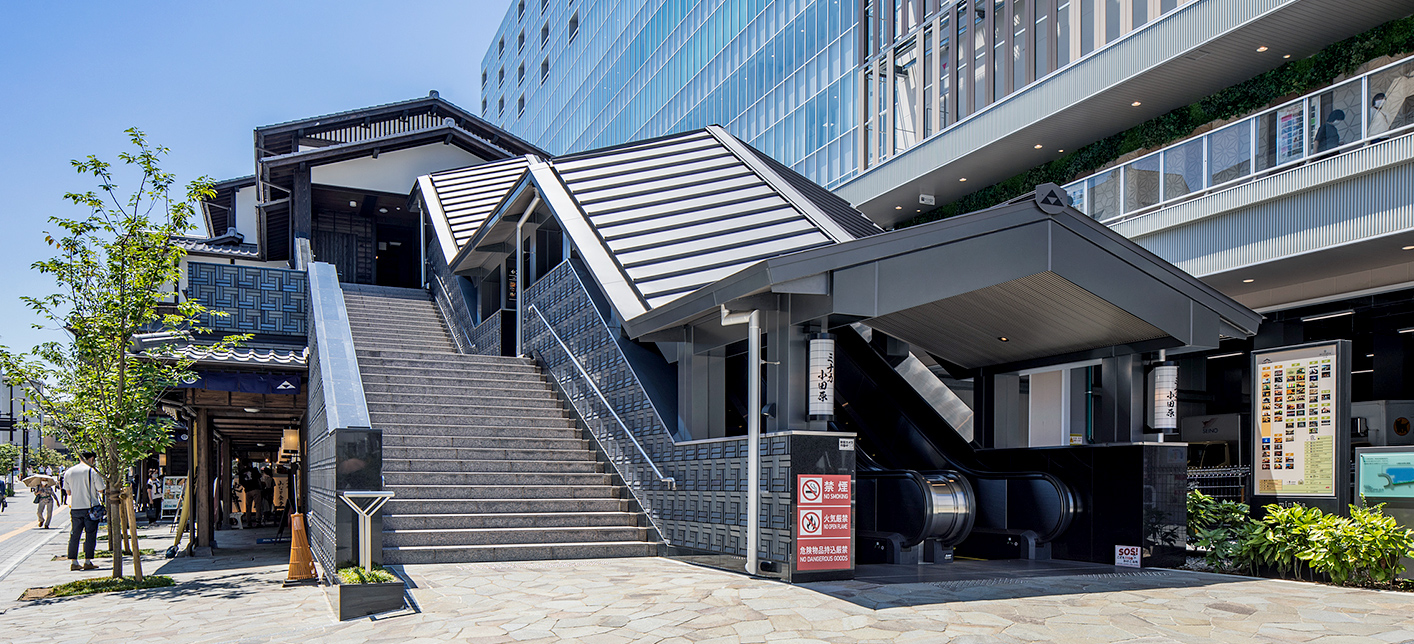

低層棟3階へ接続するエスカレーター(エスカレーター:No. 1~4) -

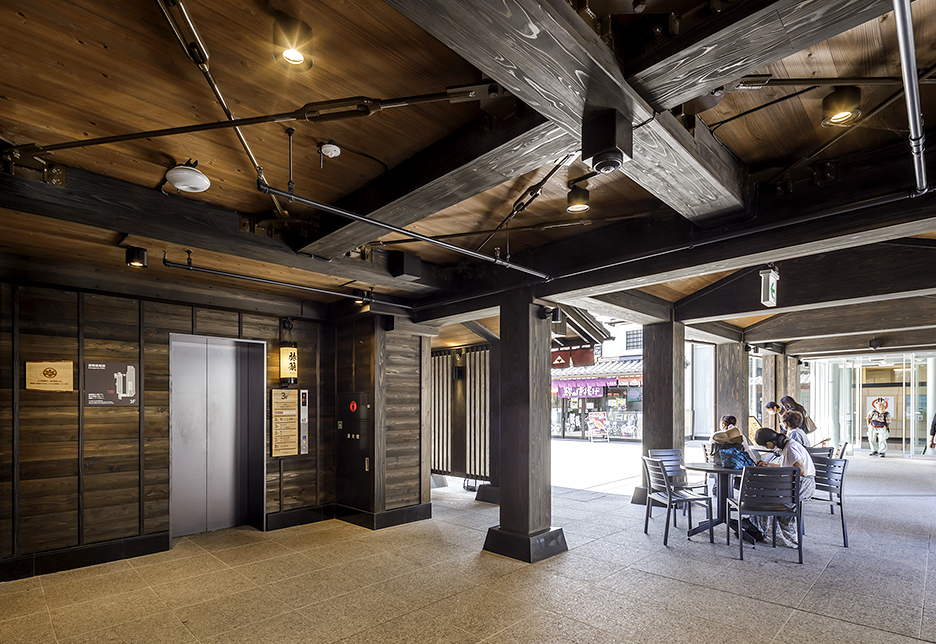

低層棟用エレベーター乗場。低層棟は伝統的な旅籠をイメージしている(エレベーター:No. 6) -

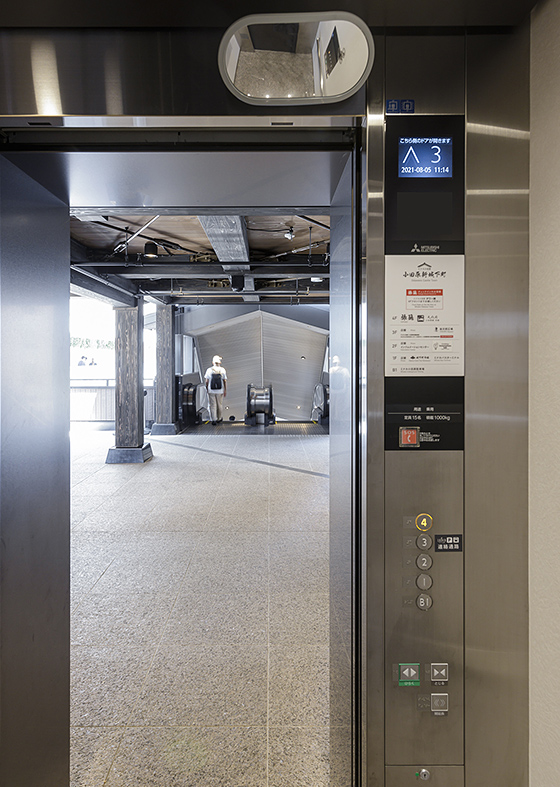

エレベーターかご室からエスカレーター乗場を見る
(エレベーター:No. 6) -

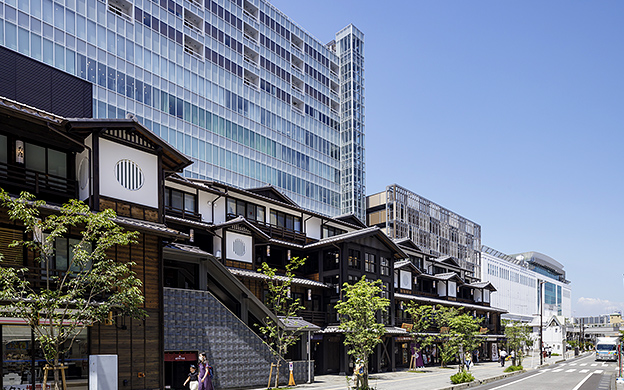

外観。北側の駅ビルを通して小田原駅と接続する
- 所在地:
- 神奈川県小田原市
- 設計:
- 万葉倶楽部株式会社他
エレベーター(主な仕様)
竣工 2020年/総台数 9台
号機 | 1~3 | 4 | 5 | 6 |
---|---|---|---|---|
用途 | 乗用 | 人荷用兼非常用 | 人荷用兼非常用 | 乗用 |
積載質量(kg) | 1,000 | 1,700 | 1,700 | 1,000 |
定員(人) | 15 | 26 | 26 | 15 |
速度(m/min) | 105 | 105 | 105 | 60 |
台数 | 3 | 1 | 1 | 1 |
停止階数 | 14 | 15 | 16 | 5 |
サービス階 | B1, 1, 3-14 | B1, 1-14 | B1, 1-14, R | 正面:B1, 1-3、 背面:4 |
備考 | 1: 身障者用 | 2方向出入口、身障者用 |
号機 | 7 | 8 | 9 | |
---|---|---|---|---|
用途 | 乗用 | 乗用 | 人荷用 | |
積載質量(kg) | 1,000 | 1,000 | 1,000 | |
定員(人) | 15 | 15 | 15 | |
速度(m/min) | 60 | 105 | 60 | |
台数 | 1 | 1 | 1 | |
停止階数 | 5 | 4 | 3 | |
サービス階 | 10-14 | 3, 4, 6, 14 | 1-3 | |
備考 | 身障者用 | 身障者用、 シースルーエレベーター |
エスカレーター(主な仕様)
竣工 2020年/総台数 11台
号機 | 1,2 | 3,4 | 5,6 | 7,8 | 9,10 | 11 |
---|---|---|---|---|---|---|
形式 | S1000 | S1000 | S600 | S600 | S600 | S600 |
速度(m/min) | 30 | 30 | 30 | 30 | 30 | 30 |
サービス階 | 1-2 | 2-3 | 3-4 | 4-5 | 5-6 | 1-2 |
揚程(mm) | 2,750 | 3,100 | 5,000 | 5,050 | 4,325 | 3,050 |
角度 | 35 | 35 | 35 | 35 | 35 | 35 |
台数 | 2 | 2 | 2 | 2 | 2 | 1 |
